MP-YG-UV-VIS-190-850是一款覆盖紫外至可见光波段的宽带高性能透射光栅，采用熔融石英基底及表面浮雕刻蚀结构，工作波长覆盖 190–850 nm，光栅线密度为 1250 lines/mm。产品兼具高衍射效率、高色散、低偏振依赖、低杂散光及良好的温度稳定性，透射式结构便于构建紧凑灵活的光路，适用于宽光谱光谱仪、紫外-可见光谱分析及精密光学系统集成。
产品特点超宽光谱覆盖；高效率与高色散兼顾；低偏振依赖与低杂散光；优良的环境与热稳定性
型号MP-YG-UV-VIS-190-850
应用领域UV-VIS光谱仪 | 吸收与发射光谱分析 | 科研与工业光谱检测 | OEM光学系统集成
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
工作波长范围 光栅线密度
190–850 nm 1250 lines/mm
参数 | 指标 |
工作波长范围 | 190–850 nm |
光栅线密度 | 1250 lines/mm |
光栅周期 | 约800 nm |
入射角 AOI | 26.7° |
衍射效率 | >15%，全工作波段 |
光栅有效面积 | 4 × 4 mm |
芯片尺寸 | 5 × 8 mm |
芯片厚度 | 0.625 mm |
基底材料 | 熔融石英 |
镀膜材料 | 高功率介质AR增透膜材料 |
热膨胀系数 CTE | 0.5 ppm/K |
最高工作温度 | >500 ℃ |

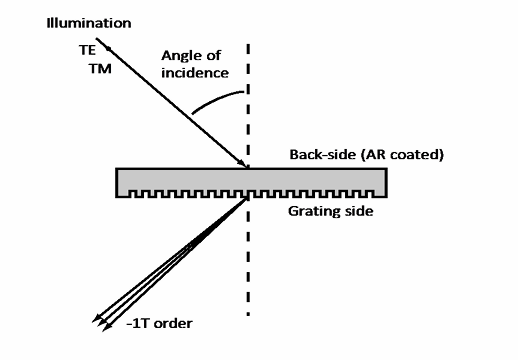

原理示意图

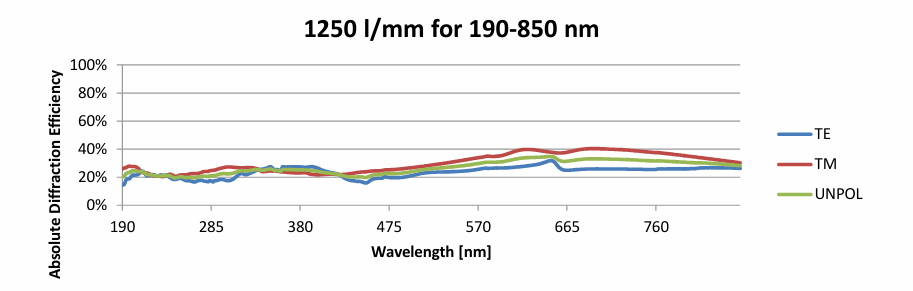

衍射效率曲线图
无
