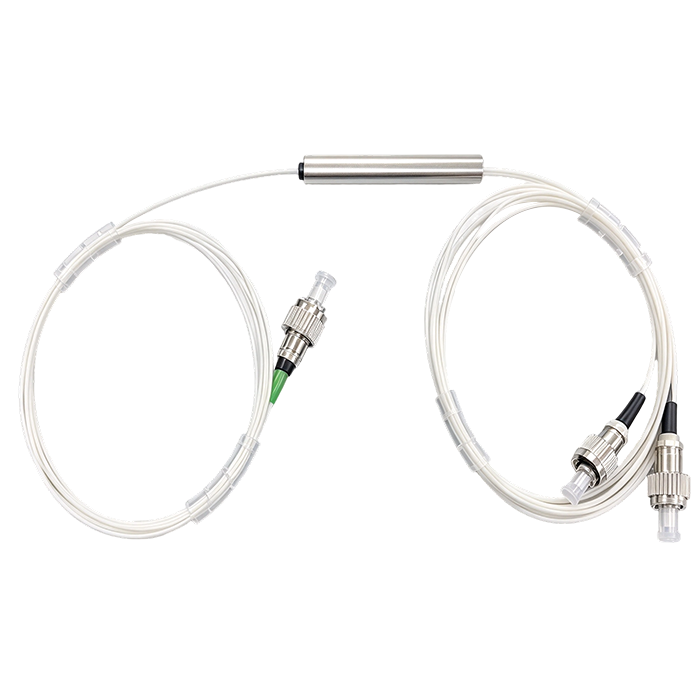

1×N系列非对称型多模光分路器采用PLC平面光波导技术，基于玻璃基离子交换工艺制造，可按照不同分光比例实现光信号的非均匀功率分配。产品具有插入损耗低、偏振相关损耗小、方向性高及工作波长范围宽等特点，能够满足不同多模光纤系统对光功率分配的差异化需求。该系列提供5/95、10/90、20/80、30/70、40/60及多路非均分等多种分光比例，支持光纤类型、连接器和封装方式定制，适用于光纤通信、工业控制、光学检测及光纤传感等领域。
产品特点多比例灵活分光；低损耗、高方向性；宽波长、高兼容性；小型化、支持定制
型号MP-1×N-AM-MOS
应用领域光纤通信系统 | 工业控制与监测 | 光纤传感系统 | 光学测试与测量
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 偏振相关损耗
650–1350 nm ≤0.1dB
双路非对称分光规格
分光比例 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 |
工作波长（nm） | 650–1350 | 650–1350 | 650–1350 | 650–1350 | 650–1350 |
典型插入损耗（dB） | 13.7/0.9 | 10.7/1.1 | 7.7/1.6 | 6.0/2.2 | 4.8/2.9 |
最大插入损耗（dB） | 14.0/1.1 | 11.0/1.2 | 8.0/1.7 | 6.3/2.4 | 5.0/3.0 |
偏振相关损耗（dB） | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
芯片尺寸（mm） | 2.2×1.8×16.4 | 2.2×1.8×10.4 | 2.2×1.8×10.4 | 2.2×1.8×13.4 | 2.2×1.8×16.4 |
多路非对称分光规格
分光比例 | 典型插入损耗（dB） | 最大插入损耗（dB） |
10/20/70 | 12.1/8.0/3.0 | 12.1/8.2/3.2 |
10/10/10/70 | 11.4/11.4/11.4/3.0 | 11.6/11.6/11.6/3.2 |
10/10/80 | 11.0/11.0/1.6 | 11.2/11.2/1.7 |
40/40/20 | 4.7/4.7/7.9 | 4.8/4.8/8.1 |
15/15/70 | 9.1/9.1/2.2 | 9.4/9.4/2.4 |
通用技术参数
参数 | 技术规格 |
工作波长 | 650–1350 nm，或按需定制 |
偏振相关损耗 | ≤0.1 dB |
回波损耗 | ≥40 dB，或按需定制 |
方向性 | ≥50 dB |
光纤类型 | 50/125或62.5/125 μm多模光纤 |
松套管规格 | 900 μm |
连接器类型 | 按需定制 |
尾纤长度 | ≤1.5 m，或按需定制 |
芯片通道间距 | 250 μm |
芯片与封装尺寸参数
分光比例 | 芯片尺寸（mm） | 裸纤微封钢管尺寸（mm） | 套管微封钢管尺寸（mm） |
5/95 | 2.2×1.8×16.4 | 4×7×50 | 4×7×55 |
10/90 | 2.2×1.8×10.4 | 4×7×50 | 4×7×55 |
20/80 | 2.2×1.8×10.4 | 4×4×40 | 4×7×50 |
30/70 | 2.2×1.8×13.4 | 4×4×40 | 4×7×50 |
40/60 | 2.2×1.8×16.4 | 4×7×50 | 4×7×55 |
10/20/70 | 2.2×1.8×19.4 | 4×7×55 | 4×7×60 |
10/10/10/70 | 2.2×1.8×21.9 | 4×7×60 | 4×7×60 |
10/10/80 | 2.2×1.8×20.4 | 4×7×55 | 4×7×60 |
40/40/20 | 2.2×1.8×18.9 | 4×7×55 | 4×7×55 |
15/15/70 | 2.2×1.8×16.4 | 4×7×50 | 4×7×55 |
