筱晓光子的高速型铟镓砷偏压光电探测器感光范围覆盖800nm~1700nm，噪声极低，响应快，无增益，成本低，适用于高速激光脉冲或发光事件的强度-时间波形测量，性能优秀，性价比高，提供quan方位技术支持，常应用于近红外光测量。
产品特点高响应速度（GHz级带宽）；宽光谱响应范围；高灵敏度；低噪声；偏压可调增益；紧凑封装
产品货号E80043180
应用领域高速光通信 | 激光雷达 | 量子通信与单光子探测 | 光谱分析与传感 | 工业与科研
产品单价联系客服询价
到货日期2-3周
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
波长范围 峰值响应 3dB带宽 上升/下降时间 输出电压 感光尺寸 输入耦合方式
800-1700nm 0.9A/W 5GHz 70ps 2V(Max) Φ80um FC/PC光纤座
参数 | 值 | ||||||
输入耦合方式 | 窗片 | 球透镜 | FC/PC光纤座 | ||||
波长范围 | 800-1700nm | ||||||
峰值响应 | 0.9A/W | ||||||
3dB带宽（@50Ω） | 5GHz | ||||||
上升/下降时间（@50Ω） | 70ps/110ps | ||||||
NEP | 2×10-15W/Hz1/2 | ||||||
暗电流 | 1.5nA | ||||||
输出电压 | 2V(Max) | ||||||
结电容 | 0.3pF | ||||||
偏置电压 | 12V | ||||||
输出电流 | 0~10mA | ||||||
工作阻抗 | 50Ω | ||||||
感光尺寸 | Φ80um | ||||||
光敏面特性 | 平面增透膜 | 透镜尺寸0.059" (1.50 mm) | 内嵌耦合透镜0.059" (1.50mm) | ||||
探测器净重 | 0.18kg | ||||||
工作温度/存储温度 | 0-40℃ | ||||||
外观尺寸 | 2.21" X 1.4" X 0.80" (56.1 mm X 35.6 mm X 20.3mm) | ||||||
供电电池 | 信号接口 | 支杆接口 | |||||
A23，12VDC，40mAh | SMA（直流耦合） | M4×1 | |||||

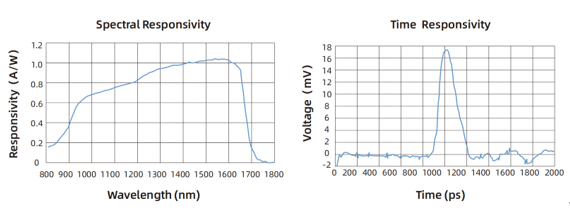

响应曲线：

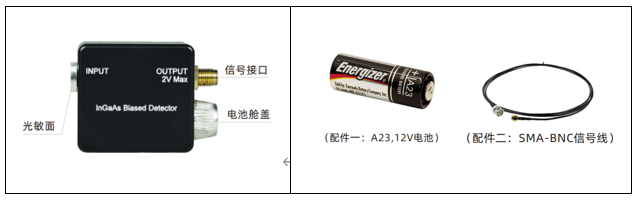

产品配置：
附件2：型号货号对照表
型号 | 货号 | 规格 |
PDJBH8J08W | E80043173 | 800-1700nm高速型铟镓砷偏压光电探测器，感光尺寸Φ80um，上升时间70ps，带宽5GHz，输入耦合方式为窗片 |
PDJBH8J08L | E80043174 | 800-1700nm高速型铟镓砷偏压光电探测器，感光尺寸Φ80um，上升时间70ps，带宽5GHz，输入耦合方式为球透镜 |
PDJBH8J08P | E80043180 | 800-1700nm高速型铟镓砷偏压光电探测器，感光尺寸Φ80um，上升时间70ps，带宽5GHz，输入耦合方式为FC/PC光纤座 |
铟镓砷偏压光电探测器 | 可选配置 | |||||
产品名称 | 材料 | 类型 | 特点 | 波长范围 感光尺寸 | 输入耦合方式 | 预留可选配置 |
PD: "光电探测器" | J：InGaAs铟镓砷 | B：偏压型 | H：高速型 | 8J08：800-1700nm，Φ80um | W：窗片 | |
L：球透镜 | ||||||
P：FC/PC光纤座 | ||||||
