    WLTF-NE系列窄带可调谐滤波器可减少光学系统的信号损失，提升光学系统的性能，适用于激光系统、光谱分析、光通信和其他高端光学应用。

    产品特点电动可调谐带宽；高透射率；低插损；快速调谐；高稳定性

    产品货号无

    应用领域光通信与数据中心 | 光谱分析与检测 | 激光雷达与传感 | 科研与量子技术

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 波长调谐范围 FWHM带宽 最大光功率

    1550nm 50nm 0.15nm 5W

  • 尺寸图
    • 详细参数

    参数

    值

    中心波长

    1060nm±15nm

    1310nm±15nm

    1550nm±20nm

    1600nm±20nm

    调谐范围

    40nm

    80nm

    45nm

    95nm

    50nm

    110nm

    50nm

    110nm

    插入损耗

    1.5dB typ. , 2.5dB max. over 60nm tuning range and 3.0dB max. over 110nm tuning range (Connector exclusive)

    FWHM带宽

    2.00nm, 1.50nm, 1.00nm, 0.90nm, 0.80nm, 0.70nm, 0.60nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm,0.075nm

    2.00nm, 1.50nm, 1.00nm, 0.95nm, 0.90nm, 0.85nm, 0.80nm, 0.75nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm,0.075nm

    2.50nm, 2.00nm, 1.50nm, 1.00nm, 0.95nm, 0.90nm, 0.85nm, 0.80nm, 0.70nm, 0.60nm, 0.55nm, 0.50nm, 0.45nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.15nm, 0.10nm.

    2.50nm, 2.00nm, 1.50nm, 1.00nm, 1.00nm, 0.90nm, 0.85nm, 0.75nm, 0.65nm, 0.55nm, 0.50nm, 0.40nm, 0.35nm, 0.30nm, 0.25nm, 0.20nm, 0.18nm, 0.12nm.

    波长分辨率

    0.01nm for S-version

    波长重复性

    ±0.01nm for S-version (from Home to Target)

    Max.调谐速度

    40nm/Sec. for S-version

    偏振相关损耗

    0.08dB typ./0.15dB max over 40nm tuning range and 0.15dB typ./0.30dB max over 110nm tuning range (SM fibre pigtail only)

    消光比

    20dB (Connector exclusive, PM fibre pigtail only)

    谱形

    高斯形状

    带宽比of 3/20/30dB

    ~1/2.5/3.5

    带宽浮动值

    ±4% over 60nm and ± 6% over 120nm

    Max.光功率

    500mW (CW). Up to 5.0W (CW) power handling available on request

    回波损耗

    >45dB

    带外抑制

    >45dB（传输峰值到背景平均值）

    偏振模色散

    <0.2ps (SM fibre pigtail only)

    群时延

    <0.1ps/nm

    尾纤类型

    HI1060

    SMF-28 or SMF-28e

    Panda PM980

    Panda PM1300

    Panda PM1550

    电气接口

    USB (standard), I2C, SPI, or RS232

    电力消耗量

    <0.5W (CW)

    工作温度

    10°C to 50°C

    存储温度

    -10°C to 75°C

    其他

    通过无铅认证   RoHS compliant



    响应曲线

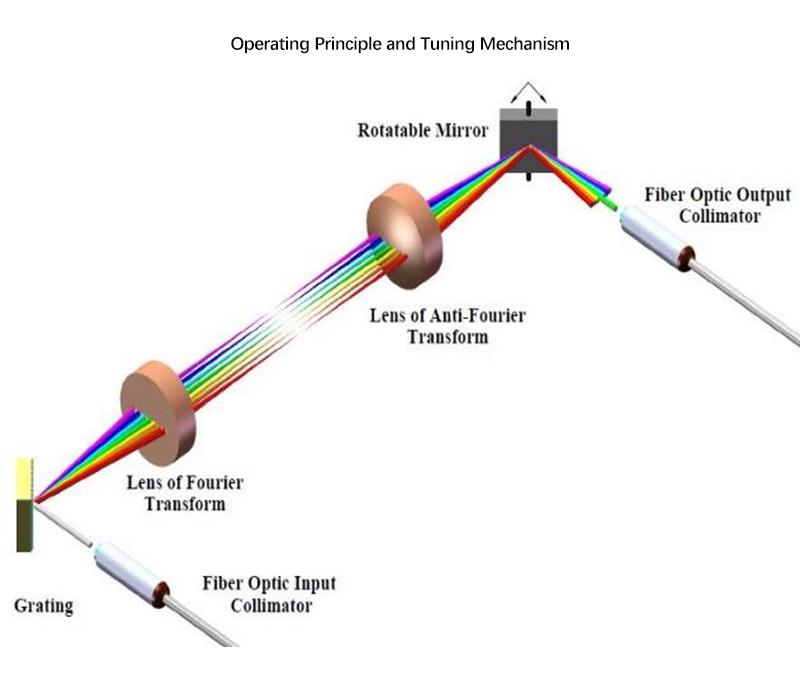

    工作原理及调谐机制


    操作说明


    以PC机通过USB接口实现滤波波长调谐的控制界面为例。

    图片 23.png

    订购信息

    图片 24.png

    A、版本类型：P是尾光纤或插座输入/输出接口的P版本。S仅用于尾光纤版本的S版本。

    电动型滤波器P型和S型的区别：电动P型滤波器采用不同的微电机，比S型滤波器具有更大的波长调谐范围。例如，S型波长调谐范围小于110nm，P型波长调谐范围120-200nm。

    B、中心波长（纳米）：1550代表1550nm中心波长，1310代表1310nm中心波长。

    C、以纳米为单位的调谐波长范围：60用于60nm调谐范围，120用于120nm调谐波长范围。

    D、FWHM带宽（纳米）：0.5表示0.5nm FWHM带宽。

    E、光纤类型：单模光纤为SM，熊猫保偏光纤为PM，或LMA或PLMA等其他类型。

    F、尾纤电缆直径（单位：毫米）：0.25适用于250µm OD缓冲光纤，0.9适用于900µm OD松套管，3.0适用于3.0mm OD电缆（仅适用于尾纤版本）。

    G、尾纤长度（米）：0.5表示0.5米长，1.0表示1米长（仅适用于尾纤版本）。

    H、尾光纤终端或插座适配器的连接器类型：例如FC/APC、FC/UPC、SC/APC或LU/UPC，00表示无连接器。

    I、 电动版滤波器接口类型：USB用于USB接口，I2C用于I2C接口，SPI用于SPI接口。



    除上述规范外，还提供了操作频带、传输带宽、功率处理、接口和足迹等方面的其他定制，或与频谱操作相关的其他类型功能，请向我们的销售人员咨询解决方案。
