筱晓光子的852nm DFB激光二极管是一种经济高效的高相干激光光源。DFB激光二极管芯片封装在工业标准的14针蝶形封装中，内置TEC和PD。我们专门的设计适用于在室温下工作。我们的二极管在20℃-30℃有很好的性能。
产品特点单纵模窄线宽；高波长稳定性；低噪声性能；快速调制能力；工业级封装
产品货号A80012026
应用领域相干光通信 | 光纤传感 | 气体检测 | 量子技术 | 科研实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com

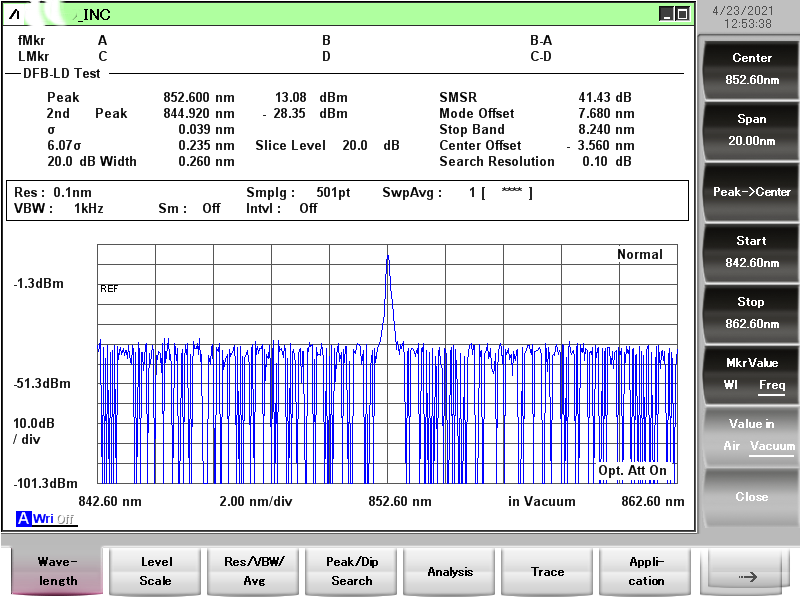

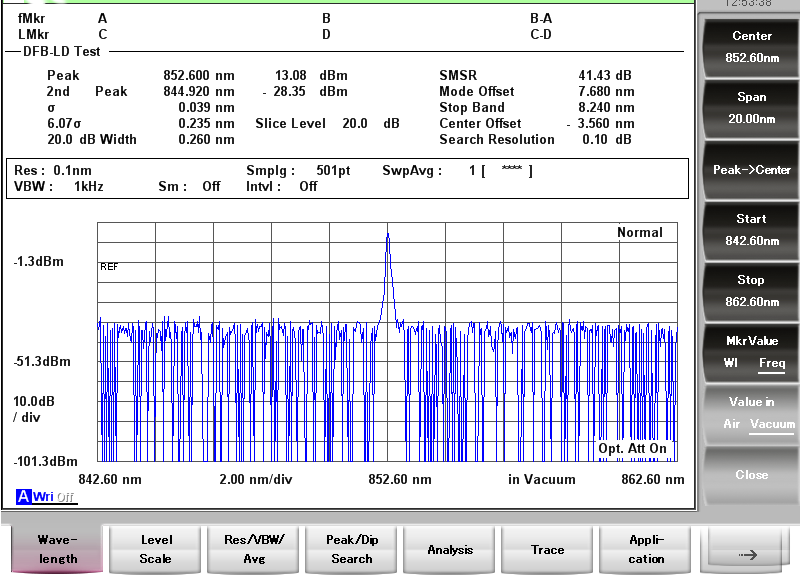

中心波长
852nm
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 |
中心波长 | λ | 851.5 | 852 | 852.5 | nm |
边模抑制比 | SMSR | 30 | 40 | dB | |
阈值电流 | Ith | 20 | 30 | mA | |
操作电流 | Iop | 120 | 150 | mA | |
工作温度 | Top | 20 | 25 | 30 | ℃ |
输出功率 | Pf | 10 | 30 | 50 | mW |
量子效率 | η | 0.08 | 0.12 | mW/mA | |
电流调谐系数 | ∆λ/∆I | 0.015 | nm/mA | ||
温度调谐系数 | ∆λ/∆T | 0.12 | nm/K | ||
正向电压 | Vf | 1.3 | 2 | V | |
热敏电阻 | RT | 9.5 | 10 | 10.5 | KΩ |
热敏电阻温度系数 | -4.4 | %/℃ | |||
连接头 | FC/APC | ||||
备注：适用于在20℃-30℃工作。
绝对最大值参数
参数 | 符号 | 最小值 | 典型值 | 最大值 |
外壳温度 | ℃ | -5 | 25 | 70 |
芯片温度 | ℃ | +10 | 25 | 40 |
操作电流 | mA | 0 | 150 | 200 |
正向电压 | V | 0.8 | 1.2 | 2.0 |
TEC电流 | V | - | - | 3.0 |
TEC电压 | A | - | - | 4.0 |
反向电压（LD） | V | - | - | 2.0 |
波长调谐曲线图
功率曲线图
1 | Thermoelectric Cooler (+) | 8 | N/C |
2 | Thermistor | 9 | N/C |
3 | PD Monitor Anode (-) | 10 | Laser Anode (+) |
4 | PD Monitor Cathode (+) | 11 | Laser Cathode (–) |
5 | Thermistor | 12 | N/C |
6 | N/C | 13 | Case Ground |
7 | N/C | 14 | Thermoelectric Cooler (–) |
PL-DFB -□□□□-☆-A8▽-XX-R（R代表室温）
□□□□：波长
852: 852nm
1532：1532nm
1392：1392nm
1512：1512nm
1567: 1567nm
*****
1653.7: 1653.7nm
☆ : 输出功率
答：40mW
乙：70毫瓦
▽：波长公差
无
