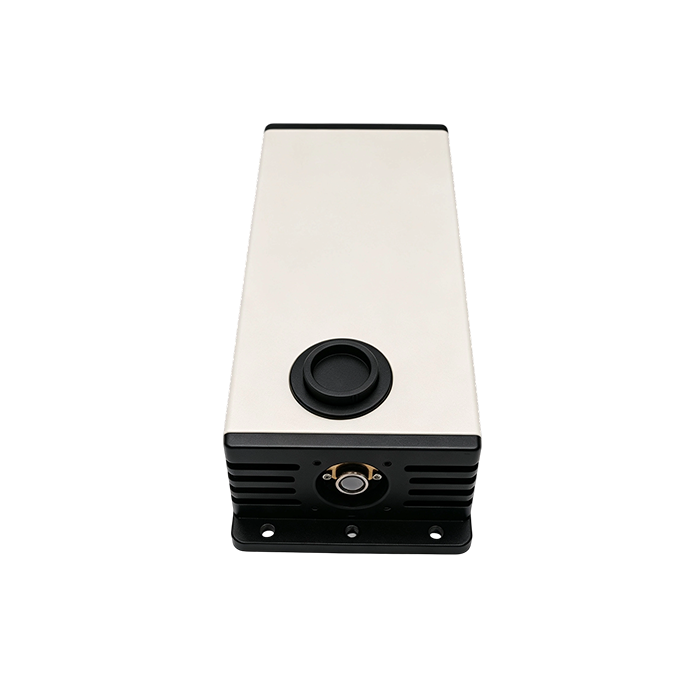

QCL7420 - 7.42um低功耗台式DFB-QCL中红外量子级联激光器是筱晓2018上半年开发出的低功耗的QCL DFB激光.超过100nm的可调谐范围，输出功率大于10mw满足客户测试气体传感等工业需求。我们的激光器准直输出输出功率稳定，温度波长稳定性高比传统大功耗的量子级联激光器的稳定性高出好几个数量级。为我们中红外测试的客户提供了优秀的测试光源。
产品特点中红外波段；快速调谐；单模特性；精准温控；低功耗
产品货号A80060020
应用领域气体检测 | 医疗呼吸分析 | 工业过程 | 国防安全 | 天文观测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
峰值波长 光谱宽度 输出功率
7.42um ＜1MHz 10mW
2F信号采集界面
算法标定界面
调制信号线性度测试（示波器电压信号效果图）
参数 | 单位 | 技术指标 | ||
Min. 值 | 典型值 | Max. 值 | ||
7.42um DFB-QCL | ||||
激光准直输出功率 | mW | 10 | ||
峰值工作波长 | um | 7.42 | ||
光谱宽度（FWHM） | MHz | 1 | ||
输出边模抑制比（SMSR） | dB | 20 | ||
输出隔离度 | dB | 30 | ||
波长温度系数 | nm/℃ | 0.6 | ||
波长电流系数 | nm/mA | 0.2 | ||
输出功率稳定性（8小时） | % | ±1 | ±4 | |
输出功率可调范围 | % | 0 | 100 | |
TEC工作范围 | ℃ | 0 | 50 | |
工作电压 | VAC | 100 | 220 | 240 |
工作温度 | ℃ | 0 | 55 | |
存储温度 | ℃ | -20 | 65 | |
规格尺寸 | mm | 290(L)x108(W)x68(H)mm | ||
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指Ding；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.Max. 功耗是指极限工作条件下的整体功耗。
光谱图
波长温度调谐曲线
功率稳定性
波长稳定性
QCL激光器特征曲线（7.4um典型波长为例）
输出功率特征曲线：
电压特征曲线
TEC电流特征曲线
TEC电压特征曲线
激光光谱(连续)
波长温度电流调谐曲线
量子级联激光器输出光斑
测试相机Pixel size = 5 μm，高斯拟合光斑直径为320 μm
7.4um附近吸收谱线仿真结果
峰值波长与电流的关系曲线图
