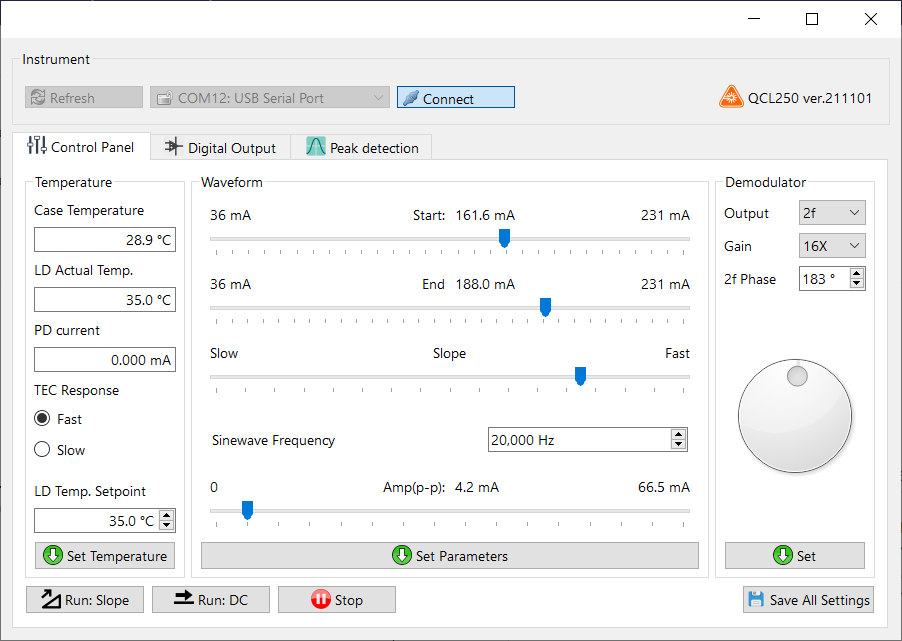

4.56um高功率台式DFB-QCL量子级联激光器是上海筱晓光子开发的可调谐连续光激光器，波长调谐范围可达30nm，准直输出功率高达180mW，能够满足气体传感分析测试、中红外测试光源等条件。台式DFB-QCL激光器模块内部集成了数字激光驱动、可调增益放大器、1f/2f数字锁相放大器、模拟输出温控单元，并可通过软件控制调谐激光器的温度和工作电流。我们的激光器准直输出功率稳定，波长稳定性好，是中红外高功率优秀测试光源
产品特点中红外波段；高功率输出；单模特性；精准温控；高功耗
产品货号A80060034
应用领域气体检测 | 医疗呼吸分析 | 工业过程 | 国防安全 | 天文观测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长 输出功率
4.56um 150mw
调谐特性
一,光谱图
二,功率曲线
三,功率稳定性
四.波长稳定性
五,光斑
六、TDLAS气体分析
激光准直输出，通过10cm直通气体吸收池，然后打到MCT探测器上，探测到的信号接入PREAMP前置放大端，再经过锁相放大器调制解调，通过DACOUT模拟输出端输出二次谐波信号。
二次谐波波形图：
10%浓度CO
200ppm浓度CO
4.56um低功耗QCL 测试报告 2023/04/26
1. 激光输出测试
1.1. Output Power & Wavelength vs. Current
1.2. Wavelength vs Temperature
Frequency Stability
1h measurement after 30 mins Warm-up
Power stability
Measured after 10 dB attenuation by a photodiode.
S_pol measured after a silicon PBS
Short term power stability (5 mins)
Power/Current linearity
Nonlinearities may come from interference inside the Laser diode.
Beam quality
600 mm
1000 mm
Modulation Character
