DenseLight DL-CS69M5A系列是一种以固有的超辐射发光模式运行的宽带SLD.这种超辐射发光特性可以在更高的电流驱动下产生更宽的光谱带宽，而其他传统的基于ASE的SLED在更高的电流驱动下会产生更窄的光谱带宽。其低相干性降低了瑞利后向散射噪声。再加上高功率和大谱宽，它抵消了光接收器噪声，提高了空间分辨率(OCT)和测量灵敏度（传感器）。这款1690nmSLED 是14引脚蝶形封装。它符合Bellcore文件GR-468-CORE的要求。
产品特点宽光谱输出；保偏光纤耦合；低相干性；高稳定性；智能控制
型号MP-SLD-1690-10-A81-14BF-PA
应用领域光学相干层析 | 光纤陀螺仪 | 光纤传感 | 器件测试 | 生物检测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
中心波长 输出功率
1690nm 10mW
(TSLED = 25 ℃)
参数 | 符号 | 条件 | Min. | 典型 | Max. | 单位 |
工作电流 | Iop | - | - | 400 | mA | |
正向电压 | VF | Iop | - | - | 2 | V |
单模光纤输出功率 | Po | Iop | 10 | - | - | mW |
中心波长 | l | Iop | 1680 | 1690 | 1700 | nm |
光谱宽度 | BFWHM | Iop | 45 | - | - | nm |
光谱调制 | R | Iop | - | 0.5 | dB | |
热敏电阻 | Rtherm | T = 25 °C | 9.5 | 10 | 10.5 | kΩ |
TEC电压 | VTEC | Iop | - | - | 3 | V |
TEC电流 | ITEC | Iop | - | - | 1.8 | A |
TSLED由内部热敏电阻监测
jue对Max. 值参数
参数 | 符号 | 条件 | Min. | Max. | 单位 |
反向电压 | VR | - | - | 2 | V |
正向电流 | IF | - | - | 450 | mA |
正向电压 | VF | Iop | - | 3 | V |
机身温度 | Tc | Iop | -40 | 65 | ℃ |
SLED 温度1 | TSLED | Iop | 0 | 70 | ℃ |
TEC电压 | VTEC | - | - | 3.56 | V |
TEC电流 | ITEC | - | - | 2.6 | A |
存储温度 | Tstg | Unbiased | -40 | 85 | ℃ |
存储湿度 | - | - | 5 | 85 | %RH |
静电扩散 (ESD) | VESD | Human body model | - | 500 | V |
铅焊温度 | Stemp | - | - | 260 | ℃ |
铅焊时间 | Stime | - | - | 10 | sec |
（操作条件：TSLED=25°C）
参数 | 描述 |
封装类型 | BTF |
光纤: | SMF-28 |
MFD | 10mm |
包层直径 | 125mm |
涂层直径 | 245mm |
保护套管 | 900mm loose tube |
尾纤长度 | 1m |
光纤弯曲半径 | >40mm |
连接头类型 | FC/APC |

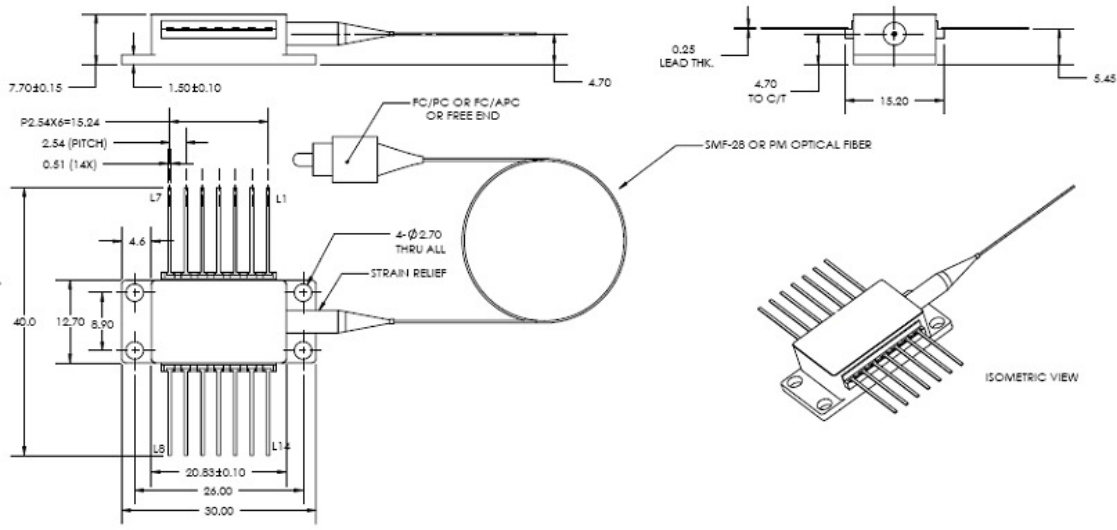

尺寸信息 | 见下图 |
无
