首页 光源 脉冲光源 纳秒脉冲激光器 1550nm 高峰值功率脉冲光纤激光器 1W（DTS，激光雷达） 1550nm 高峰值功率脉冲光纤激光器 (固态激光Lidar发射光源)

    • 1550nm 高峰值功率脉冲光纤激光器 (固态激光Lidar发射光源)

    筱晓光子开发的眼安全的高峰值功率脉冲光源。产品具有高的电-光转换效率，小的非线性效应和ASE，宽的工作温度范围，本产品适合作为固态激光Lidar 的发射光源。

    产品特点 高可靠性/高效率、  高峰值功率、 良好的光谱特性、 低噪音低损耗

    产品型号PL-FIBER-1-D4-110-SA

    应用领域测距武器仿真测量设备 国土安全 激光雷达 自适应巡航控制

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 输出功率

    1550nm 1W

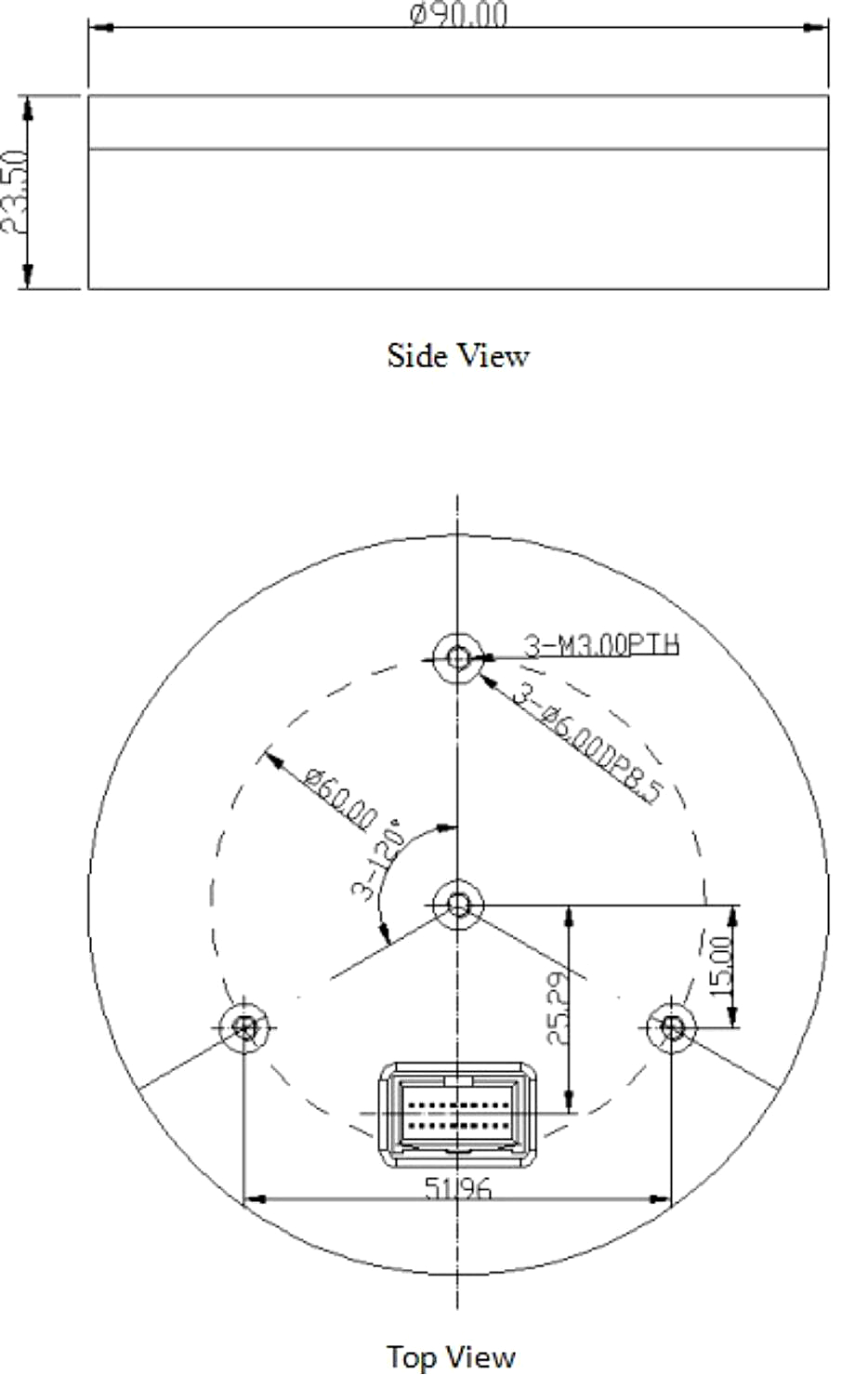

  • 尺寸图
    • 技术参数


    参数

    单位

    Min

    Typical

    Max

    备注

    中心波长

    nm

    1547

    1550

    1553


    脉宽(FWHM)

    ns

    1


    10

    Adjustable

    重频

    MHz

    0.1

    0.5

    2

    Adjustable

    平均功率

    W


    1①



    峰值功率

    kW


    1①

    1


    监测功率

    uW


    1uW


    @1MHz,2ns

    噪声比

    %



    5


    偏振

    NA

    Random


    触发模式

    NA

    External Trigger


    功耗

    W


    13①



    工作电压

    V

    9

    12

    13


    操作温度(@Case)

    ℃

    -40


    +85


    存储温度

    ℃

    -40


    +105


    尺寸

    mm

    50x55x19


    输出接头


    FC/APC


    输出光纤长度

    m


    1



    连接器


    MOLEX 505567-1281


    Note ①: 典型@ 500KHz, 2ns, 1W,25℃

    产品特性

    光谱图





    图1  主功率端光谱图（中心波长1551.9nm）




    光纤脉冲激光器重复频率范围为100kHz-3MHz，主功率较小时Max. 重复频率会降低。其100kHz与3MHz的重复频率图见图1与图2。





    图2  100kHz重复频率






    图3  3MHz重复频率




    表1是激光器在25℃，DAC=100时不同重复频率及不同脉宽下的主功率。表1可以看出主功率随着重复频率或者脉宽的增加而增强。


    DAC

    重复频率（Hz）

    主功率（mW）@脉宽

    @1ns

    @2ns

    @3ns

    @4ns

    @5ns

    100

    100K

    14

    15.9

    17.2

    18

    18.7

    1M

    20.5

    22.1

    22.9

    24.1

    24.5

    3M

    23.2

    24.6

    25.1

    25

    25.3





    表2是激光器在25℃，重复频率=1MHz与脉宽=3ns时不同DAC对应的主功率，Max. 主功率可达1.217W。


    重复频率（Hz）

    DAC

    主功率（mW）@3ns脉宽

    1M

    100

    22.9

    200

    266.2

    300

    527.1

    400

    805.3

    500

    1091.8

    540

    1217.5



    激光器主功率与DAC关系如图3所示，线性良好。





    图3  主功率与DAC关系图

    测试及使用要求


    1、散热要求

    本光源功耗较大，必须进行良好散热，否则本光源不能很好工作，影响设备运行稳定性或造成损坏。

    2、重复频率及输出功率要求

    本产品需要在连续重复频率下使用，触发脉冲不间断；

    3、电源使用

    请确保输入的电源是在产品指标要求的电压和电流范围内，且使用中不得未关机时直接断电，如果意外断电，一定要把产品电源关闭。

    4、静电防护

    本脉冲光源内部激光器和某些芯片是静电敏感器件，外部有较高静电时容易造成不可恢复的损坏。需要设备良好接地，操作人员做好静电防护措施。

    5、光纤端面保护

    使用前要用擦拭纸蘸酒精清洁输出光纤的端面，保证输出端面干净，否则容易输出功率下降或稳定性下降，甚至造成光纤端面烧毁。

    6、人身安全

    脉冲光源属于Class IV 类光源，工作时不可裸眼直视光纤输出端面，也不可将皮肤直接暴露在强光下，否则会造成损伤。


    型号及订购

    PL-Fiber-□□□□-XX-P△-C▽

    □□□□: Average Power

    05: 0.5w

    *****

    1: 1w

    2: 2W

    XX: Package Type

    D1=120X90X20mm

    D2=80X90X23mm

    D3=90mm圆盘

    D4=50X50X19mm

    P△: Pulse Width

    1: 1ns

    10: 10ns

    110-1-10ns

    C▽: Pigtail and Connector

    SA=SMF-28E+FC/APC

    PP=PM1550+FC/PC




    可选配置表

    无

    产品资料
    1550nm 高峰值功率脉冲光纤激光器 (固态激光Lidar发射光源).pdf
