PVMI系列(PVMI-8/PVMI-10.6)是基于复杂的HgCdTe异质结构的非冷却红外多结光伏探测器，采用光学浸没的方式改善器件的参数，以达到优秀的性能和稳定性。探测器在λopt入射时性能佳。这是一款te别适用于在2 ~ 12 μm光谱范围内工作的大感光面探测器。
产品特点非制冷工作；光浸式结构；多结光伏设计；宽红外响应；低功耗
产品货号E80040142
应用领域工业气体检测 | 环境监测 | 热成像系统 | 安防监控 | 光谱分析
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
响应波长范围 光敏面大小
2-12μm 1mm×1mm
参数 | 探测器型号 | |
PVMI-8 | PVMI-10.6 | |
有源元件材料 | 外延MCT异质结构 | |
z佳波长λopt（μm） | 8 | 10.6 |
相对响应强度D* (λpeak),cm·Hz1/2/W | ≥6×108 | ≥2×108 |
相对响应强度D* (λopt),cm·Hz1/2/W | ≥3×108 | ≥1×108 |
电流响应度-光敏面长度乘积Ri(λopt)·L,A·mm/W | ≥0.04 | ≥0.01 |
时间常数T，ns | ≤4 | ≤1.5 |
电阻R,Ω | 50-300 | 20-150 |
感光面尺寸A,mm×mm | 1×1 | 1×1,2×2 |

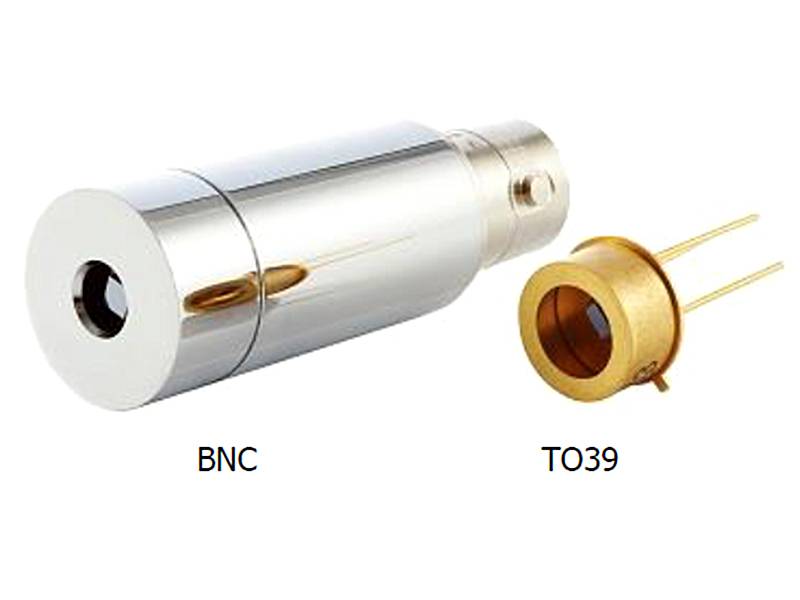

封装 | TO39，BNC | |
接收角ϕ | ～36° | |
窗口 | 无 | |
探测器光谱响应特性曲线
BNC型封装及尺寸
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 5.5±0.30 | 6.85±0.30 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—BNC型封装顶部与焦平面的距离
TO39型封装及尺寸
参量 | 数值 | |
浸没微型透镜形状 | 超半球形 | |
光学区域面积AO；mm×mm | 1×1 | 2×2 |
R,mm | 0.8 | 1.25 |
A,mm | 2.4±0.20 | 3.75±0.20 |
备注：
ϕ—接收角度；
R—超半球微型透镜半径
A—TO39型封装顶部与焦平面的距离
TO39-引脚定义
引脚定义 | |
功能 | 引脚号 |
探测器 | 1（-）,2（+） |
接地 | 3 |
