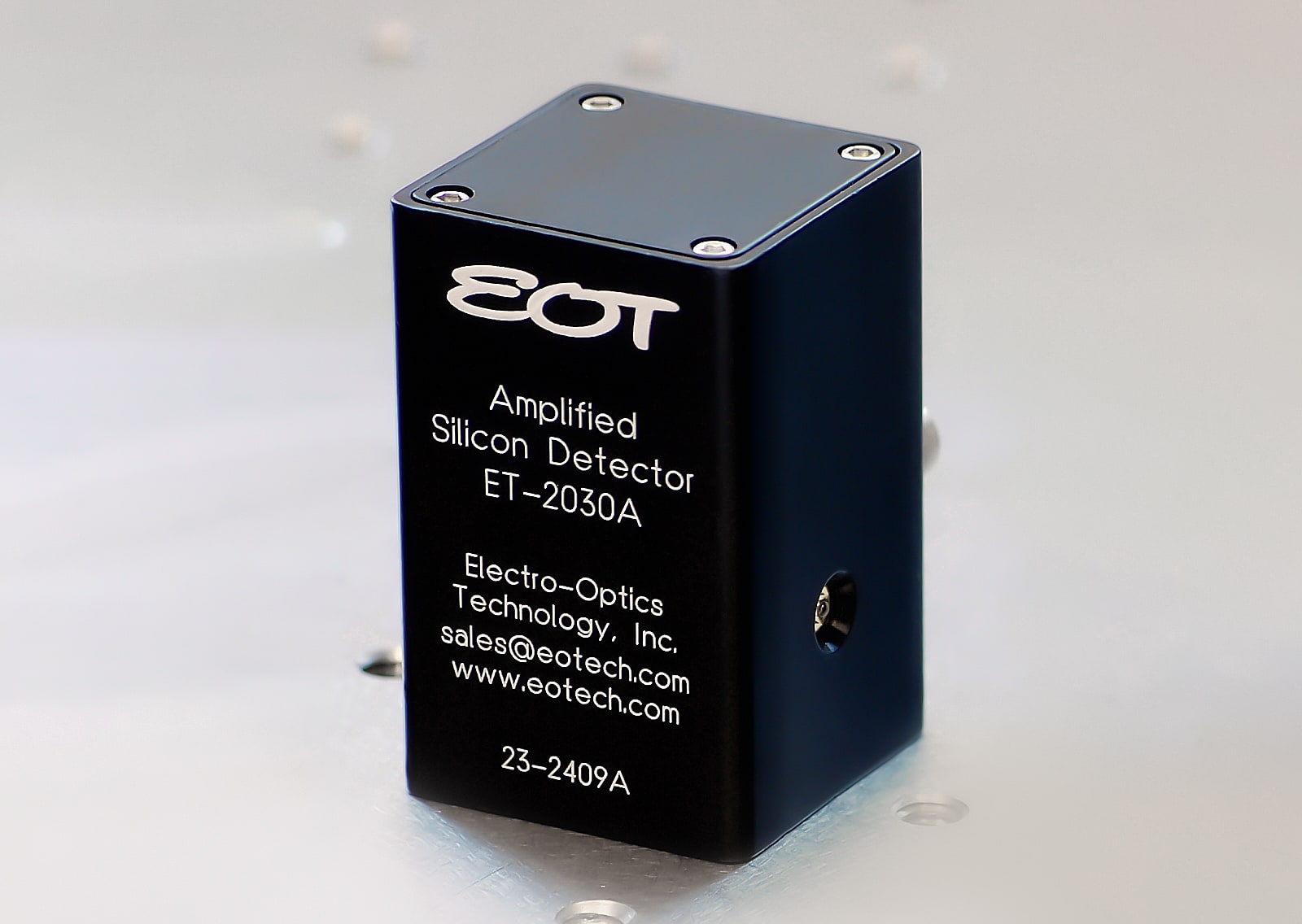

EOT 的放大光电探测器()包含利用光伏效应将光功率转换为电流的 PIN 光电二极管和允许测量<1 mW 输入功率的固定增益跨阻放大器。 当端接到示波器的 50 Ω 电阻时，可以测量激光的脉冲宽度。当端接到频谱分析仪的 50 Ω 电阻时，可以测量激光器的频率响应。
产品特点集成放大器；高速响应；高灵敏度；宽动态范围；低噪声
型号无货号E80040618
应用领域高速光通信 | 激光雷达 | 工业传感 | 光谱分析 | 科研实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
响应度 带宽
450 V/W ＠830 nm 30 kHz to 1.2 GHz
选项
探测器材质
活动区
提供光纤耦合或自由空间选项
零件号 | 120-10013-0001 |
探测器材质 | 硅 |
上升时间/下降时间 | <50 ps/<500 ps |
转换增益 | 830 nm 时为 450 V/W |
电源 | 24 伏直流电 |
带宽 | 30 kHz 至 1.2 GHz |
有效面积直径 | 400 微米 |
接受角（1/2角） | 10 ° |
噪声等效功率b | <60 pW/√Hz 在 830 nm |
Max. 线性额定值 | 1.3V 峰值 |
安装（螺纹孔） | 8-32 或 M4 |
输出连接器 | BNC |
SPECIFICATIONS | ||
Part No. (Model)型号 | 120-10013-0001 (ET-2030A)a | 120-10036-0001 (ET-3000A)a |
Detector Material 探测器材料 | Silicon | InGaAs |
Rise Time/Fall Time 上升/下降时间 | <50ps/<500ps | <40ps/<400ps |
Conversion Gain 转换增益 | 450 V/W at 830 nm | 900 V/W at 1300 nm |
Power Supply 电源 | 24 VDC | 24 VDC |
Bandwidth 带宽 | 30 kHz to 1.2 GHz | 30 kHz to 1.5 GHz |
Active Area Diameter 有效面积直径 | 400 µm | 100 µm |
Acceptance Angle (1/2 angle) 接受角（1/2角） | 10⁰ | 20⁰ |
Noise Equivalent Powerb 噪声等效功率 | <60 pW/√Hz at 830 nm | <30 pW/√Hz at 1300 nm |
DC Monitor Output 直流监视器输出 | ||
Maximum Linear Rating Max. 线性额定值 | 1.3 V peak | 1.3 V peak |
Mounting (Tapped Holes) 安装（螺纹孔) | 8-32 or M4 | 8-32 or M4 |
Output Connector 输出连接器 | BNC | BNC |
Fiber Optic Connectionc 光纤 连接
| N/A | N/A |
产品规格可能会更改。所有产品均符合RoHS标准。
交流耦合
b噪声等效功率（NEP）通过短路输出确定。
c多模光纤可用。可能会限制带宽。
注：除非另有说明，否则所有规范均适用于50Ω终端。
