产品描述 Laser Bench QP 是一款通用紧凑型台式激光二极管控制器，用于驱动低功率激光二极管。它包含激光二极管电源和热电模块控制器。 Laser Bench QP 是一款塑料外壳台式设备，配有 LCD 显示屏和手动控制。 激光二极管供电通道提供高达 2 A 的恒定电流和高达 9 V 的电压，用于驱动激光二极管。 热电模块通道是一个双向比例积分微分 (PID) 热电冷却器控制器 (TEC)，电流能力为 4 A，电压能力为 5 V。
产品特点精准电流控制；低噪声输出；耐温性；多保护功能；紧凑台式设计
型号MP-LDC-2A
应用领域激光二极管驱动 | 光学实验 | 工业激光系统 | 科研仪器 | 医疗激光设备
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
输出电流范围 输出电压范围
0-2A 1-9V
参数 | Min. | Typ. | Max. | Units |
电源 | ||||
线路电压 | 90 | - | 285 | VAC |
频率 | 50 | - | 60 | Hz |
功耗 | - | - | 30 | W |
LD 输出 | ||||
功率* | - | - | 10 | W |
顺从电压* | 1 | - | 9 | V |
电流设定范围* | 0 | - | 2000 | mA |
电流设定步长 | - | 0.1 | - | mA |
电流纹波幅度 | - | 40 | 60 | mA |
电流纹波频率 | - | 425 | - | kHz |
电流设定精度 | - | - | 1 | % |
软启动上升时间 | 10 | 13 | 50 | ms |
软停止下降时间 | 10 | 15 | 50 | ms |
TEC 输出 | ||||
功率 | - | - | 20 | W |
顺从电压 | -5 | - | +5 | V |
电流范围 | -4 | - | +4 | A |
温度设定范围 | 10 | 25 | 50 | ˚C |
温度步长 | - | 0.1 | - | ˚C |
温度精度 | - | - | 0.1 | ˚C |
温度 | ||||
工作 | +10 | - | +40 | ˚C |
存储 | -20 | - | +60 | ˚C |
湿度，非冷凝 | - | - | 95 | % |
连接 | ||||
电源 | 电源输入连接器插座，公针 IEC 320-C8，非极化 | |||
输出 | 9 位置 D-Sub 插座，母插口连接器 | |||
CAN接口互锁 | 2 位置接线端子接头，公针 | |||
机械 | ||||
尺寸 | 206 × 198 × 68 mm | |||
重量，不超过 | 620 g | |||
注：*Max. 输出功率限制为10W。5V输出电压时可实现Max. 输出电流2000mA。9V输出电压时可实现输出电流1100mA。

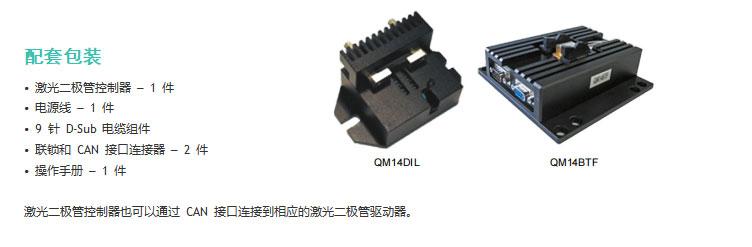

产品应用 配套包装
Laser Bench QP 具有外部输出连接器类型 DB9，用于连接14针DIL激光二极管支架QM14DIL或14针蝶形激光二极管支架 QM14BTF。
控制装置

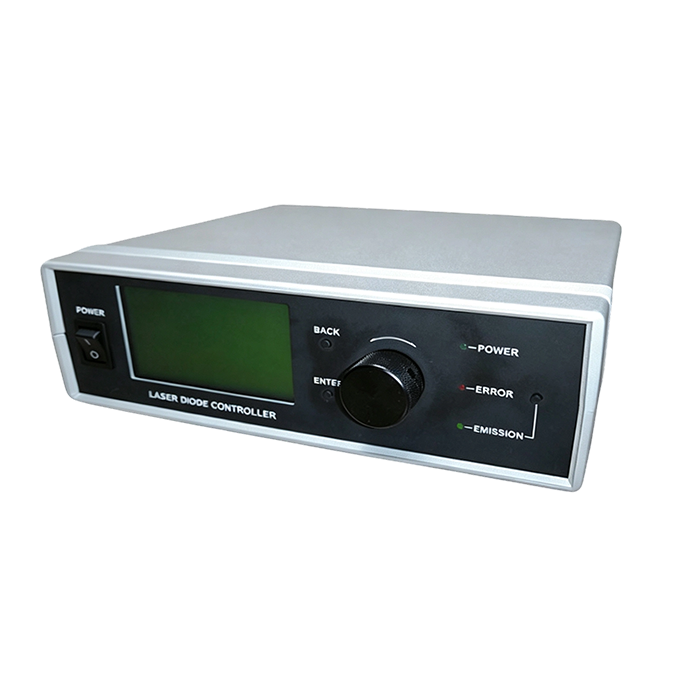

前面板
序号 | 组件 | 信号 | 描述 |
1 | Rocker switch | POWER | 打开/关闭设备的交流电源 |
2 | LCD | - | 显示操作参数和设置 |
3 | Button | BACK | 菜单设置中的后退步骤 |
4 | Button | ENTER | 菜单设置中的进入步骤 |
5 | Rotary Knob | EMISSION | 菜单设置中的参数选择 |
6 | Button | 打开/关闭激光输出并保持 | |
7 | LED | POWER | 电源指示灯 |
8 | LED | ERROR | 错误状态指示灯 |
9 | LED | EMISSION | 打开/关闭指示灯 |
