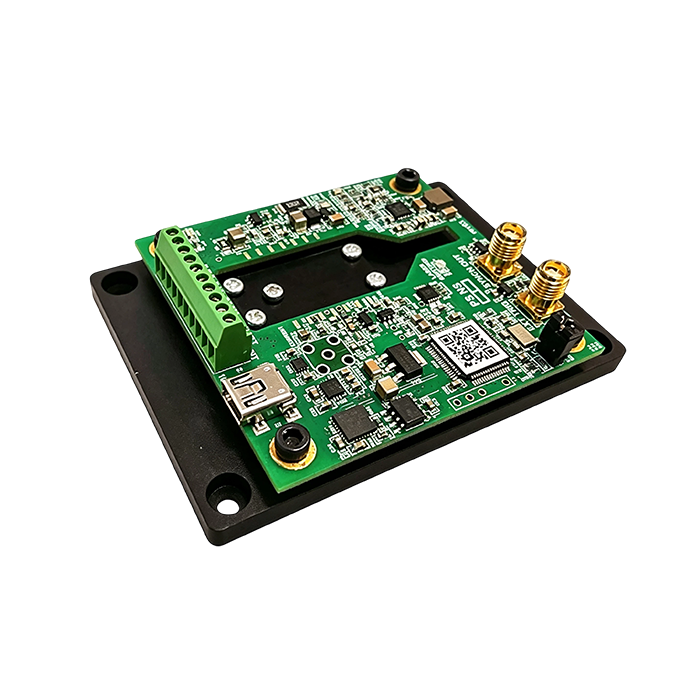

PLD-PS是一种紧凑的短脉冲种子激光二极管驱动器(PLD-PS SHORT PULSE LASER DIODE DRIVER)，用于为大约50ps的脉冲宽度的10/14引脚蝶形激光二极管模块供电。脉冲重复频率可以在1kHz到30MHz之间变化。 驱动器电路需要一个单独的5 VDC电源。
产品特点超窄脉冲输出；宽重复率范围；高电流驱动；低时间抖动；TTL触发兼容
产品货号A80171064
应用领域超快激光泵浦 | 时间相关单光子计数 | 激光测距 | 光通信测试 | 飞秒激光同步
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
输入电压 输入电流
5VDC ≤0.6A
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输入 | ||||
电压 | 4.8 | 5.0 | 5.2 | VDC |
电流 | - | - | 0.6 | A |
外部触发器（50 Ω 阻抗） | 3.3 | - | 5 | VDC |
输出 | ||||
电流 | - | - | 2000 | mA |
顺从电压 Compliance Voltage | 1 | - | 3 | V |
脉宽* | 40 | 50 | 150 | ps |
重复率* | 0.001 | - | 30 | MHz |
上升时间* | 40 | 50 | 60 | ps |
下降时间* | 40 | 50 | 100 | ps |
TEC电流 | -1.5 | - | +1.5 | A |
TEC电压 | 1 | 4 | V | |
TEC温度设置 | 15 | 25 | 50 | ˚C |
温度 | ||||
工作温度 | +10 | - | +50 | ˚C |
储存温度 | -20 | - | +70 | ˚C |
湿度，非冷凝 | - | - | 95 | % |
连接 | ||||
电源和接口连接器 | 接线板（1-282834-0 TE连接） | |||
USB | 迷你USB，B型（1734035-1 TE连接） | |||
机械 | ||||
尺寸 | 85 × 60 × 21 mm | |||
重量（不超过） | 160 g | |||
*输出性能取决于激光二极管的特性。不能保证所有激光类型的性能。请参阅光学输出波形。
尺寸和连接
兼容激光引脚 14或10针蝶形组件
典型性能特性
不同类型激光二极管的典型脉冲形式和平均功率对工作电压的依赖性
a） DFB 1064 nm，b）FBG 1550 nm，c）FBG 1064 nm、d）FP 1030 nm
