    • IR抛光晶体石英(SiO2)窗片 0.18-3.5um (80.0mmX3.0mm Z-cut右旋 圆形窗口片)

    光学上，晶体石英(Quartz Crystal Windows)广泛用作波阻滞介质。 石英的双折射性质可用于四分之一波片和偏振片。 石英不应在高于490°C的温度下处理或使用，晶体石英也用于电子滤波器和谐振器。 然而，Crystran有限公司不处理这种应用的材料。

    产品特点超宽透光；高损伤阈值；旋光特性；精密抛光；耐高温

    型号MP-OPW-SiO2-C80-3-IR-ZR

    应用领域高功率激光 | 红外光谱仪 | 空间光学 | 半导体设备 | 极端环境探测

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 立即询价 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作波长 规格尺寸

    0.18-3.5um 80.0mmX3.0mm

  • 尺寸图
    • 详细参数

    透射范围：

    0.18 to 3.5 μm (also >40  μm)

    折射率：

    No 1.54421; Ne 1.55333 at 0.6 μm

    反射损耗：

    8.8％ at  0.6μm（2个表面）

    吸收系数：

    n / a

    吸收峰：

    n / a

    dn / dT：

    -5.5×10-6 /°K（para）＆-6.5×10-6 /°K（perp）@ 633nm（3）

    dn /dμ= 0：

    1.3μm

    密度：

    2.649g / cc

    熔点：

    1710℃

    热导率：

    10.37（para）6.2（perp）W m-1 K-1 at 323K

    热膨胀：

    7.1（para）13.2（perp）×10-6 /℃

    硬度：

    Knoop 741 with 500g  indenter

    比热容量：

    710JKg-1K-1

    介电常数：

    4.34（para）4.27（perp） at 30MHz

    杨氏模量（E）：

    97.2（para）76.5（perp）GPa

    剪切模量（G）：

    31.14GPa

    体积模量（K）：

    36.4GPa

    弹性系数：

    C11 = 87 C12 = 7 C44 = 58 C13 = 13 C14 =（ - ）18 C33 = 106（1）（2）

    表观弹性限制：

    41MPa（5950psi）

    泊松比：

    n / a

    溶解性：

    不溶于水

    分子量：

    60.06

    类别/结构：

    三角（hex）P3（2）21（RH）和P3（1）21（LH）



    折射率:(No = Ordinary Ray    Ne = Extraordinary Ray)

    µm

    No

    Ne

    µm

    No

    Ne

    µm

    No

    Ne

    0.193

    1.661

    1.675

    0.213

    1.632

    1.645

    0.222

    1.622

    1.634

    0.226

    1.619

    1.630

    0.248

    1.602

    1.613

    0.257

    1.596

    1.607

    0.280

    1.585

    1.596

    0.308

    1.576

    1.586

    0.325

    1.571

    1.581

    0.351

    1.565

    1.575

    0.400

    1.558

    1.567

    0.458

    1.552

    1.561

    0.488

    1.550

    1.559

    0.515

    1.548

    1.557

    0.532

    1.547

    1.556

    0.590

    1.544

    1.553

    0.633

    1.543

    1.552

    0.670

    1.541

    1.551

    0.694

    1.541

    1.550

    0.755

    1.539

    1.548

    0.780

    1.539

    1.548

    0.800

    1.538

    1.547

    0.820

    1.538

    1.547

    0.860

    1.537

    1.547

    0.980

    1.535

    1.546

    1.064

    1.534

    1.543

    1.320

    1.531

    1.539

    1.550

    1.528

    1.536

    2.010

    1.521

    1.529









    订购信息

    订购型号：

    规格(D×L)(mm)

    方向

    偏手性

    材料等级

    QPZ10-2

    10.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ12-2

    12.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ13-2

    13.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ15-2

    15.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ20-0.5

    20.0mm×0.5mm

    Z-cut

    右手

    IR polished

    QPZ20-1

    20.0mm×1.0mm

    Z-cut

    右手

    IR polished

    QPZ20-2

    20.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ25-1

    25.0mm×1.0mm

    Z-cut

    右手

    IR polished

    QPZ25-2

    25.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ25-2.5

    25.0mm×2.5mm

    Z-cut

    右手

    IR polished

    QPZ25-2.6

    25.0mm×2.6mm

    Z-cut

    右手

    IR polished

    QPZ26-1

    26.0mm×1.0mm

    Z-cut

    右手

    IR polished

    QPZ32-3

    32.0mm×3.0mm

    Z-cut

    右手

    IR polished

    QPZ35-1

    35.0mm×1.0mm

    Z-cut

    右手

    IR polished

    QPZ35-1.5

    35.0mm×1.5mm

    Z-cut

    右手

    IR polished

    QPZ35-2.0

    35.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ40-2

    40.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ42-2

    42.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ50.8-5

    50.8mm×5.0mm

    Z-cut

    右手

    IR polished

    QPZ60-2

    60.0mm×2.0mm

    Z-cut

    右手

    IR polished

    QPZ80-3

    80.0mm×3.0mm

    Z-cut

    右手

    IR polished

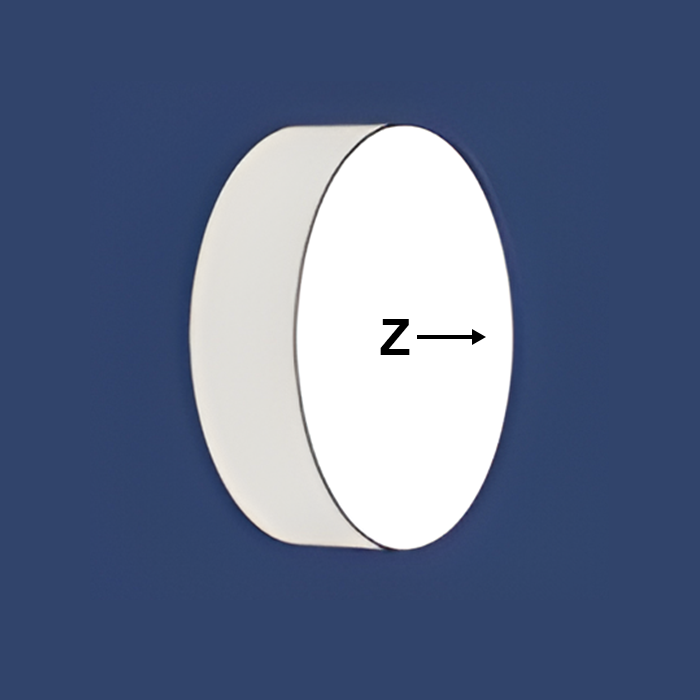

    这些窗口都是z切或零度，其光轴垂直于窗口表面。
    石英表现出“偏手性”，通常这是右手的，但也可以作为左手的特殊要求。

    可选配置表

    无

    产品资料

    IR抛光晶体石英(SiO2)窗片 0.18-3.5um (80.0mmX3.0mm Z-cut右旋 圆形窗口片).pdf (下载)
