首页 空间型元器件 光学元件 光学窗口片 IR级抛光氟化钡(Ba​F2)窗片 0.15-12um (圆形/矩形/窗口片) IR级抛光氟化钡Ba​F2窗片 圆形 0.15-12um 50mm Ø x 3mm

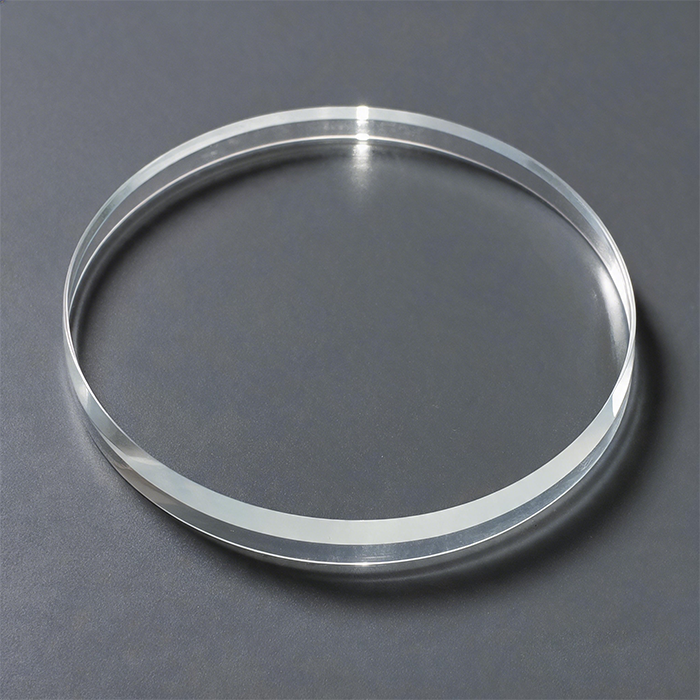

    • IR级抛光氟化钡Ba​F2窗片 圆形 0.15-12um 50mm Ø x 3mm

    氟化钡能很好应用于光谱组件。 氟化钡通常适用于无源IR波段（8~14μm）的应用，通常用作热成像的窗片。 对于相同厚度，比氟化钙的透射范围进一步延伸到IR中大约1mm。 主要用于IR应用，并注意到具有IR抛光的视窗可能在由低纯度BaF 2晶体制成的VUV中具有受限的透射性能。 氟化钡通过真空Stockbarger技术生长。 与CaF2不同，BaF2不以天然状态存在，并且所有材料必须化学合成，使得BaF2生产相对昂贵。氟化钡容易裂开，对热冲击非常敏感。它抛光好可以蚀刻。不是所有的晶体都是由zui高等级的化学品制造的; 对于IR级光学器件，较低规格是足够的并且降低了成本，然而在UV和VUV中的透射受到限制。zui高纯度的氟化钡VUV材料可以被认为是快闪烁级。

    产品特点低色散红外材料；超宽透射；大口径；独特物理性质；耐潮湿

    产品货号A80161323

    应用领域红外光谱仪 | 热成像镜头 | 空间光学 | 激光武器系统 | 极端环境监测

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Moli

    电话：13061644116

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作波长 规格尺寸

    0.15-12um 50mm Ø x 3mm

  • 尺寸图
    • 详细参数


    透射波段范围：

    0.15~12μm（注意：IR级可能在UV下的性能受限）

    折射率：

    1.45@5μm

    反射损耗：

    6.5％ at 5％（2个表面）

    吸收系数：

    3.2×10-4cm-1 @6μm

    吸收峰：

    47μm

    dn / dT：

    -15.2×10-6 /℃

    dn /dμ= 0：

    1.95μm

    密度：

    4.89g / cc

    熔点：

    1386℃

    导热率：

    11.72W m-1 K-1 @ 286K

    热膨胀：

    18.1×10-6 /℃@273K

    硬度：

    Knoop 82 with 500g indenter

    比热容量：

    410JKg-1K-1

    介电常数：

    7.33 at 1MHz

    杨氏模量（E）：

    53.07GPa

    剪切模量（G）：

    25.4GPa

    体积模量（K）：

    56.4GPa

    弹性系数：

    C11 = 89.2 C12 = 40.0 C44 = 25.4

    表观弹性极限：

    26.9MPa（300psi）

    泊松比：

    0.343

    溶解性：

    0.17g / 100g water，23℃

    分子量：

    175.36

    类型/结构：

    立方CaF2，Fm3m，（111）裂解





    折射率：(No = Ordinary Ray 普通射线)

    µm

    No

    µm

    No

    µm

    No

    0.1408

    1.8150

    0.1452

    1.7820

    0.1477

    1.7670

    0.1500

    1.6780

    0.2000

    1.557

    0.2652

    1.5122

    0.2803

    1.5066

    0.2893

    1.5039

    0.2967

    1.5019

    0.3021

    1.5004

    0.3130

    1.4978

    0.3254

    1.4952

    0.3403

    1.4925

    0.3466

    1.4915

    0.3610

    1.4894

    0.3663

    1.4887

    0.4046

    1.4844

    0.5461

    1.4759

    0.5893

    1.4744

    0.6438

    1.4730

    0.6563

    1.4727

    0.7065

    1.4718

    0.8521

    1.4699

    0.8944

    1.4694

    1.0140

    1.4685

    1.1287

    1.4678

    1.3673

    1.4667

    1.5295

    1.4661

    1.6810

    1.4656

    1.7012

    1.4655

    1.9701

    1.4647

    2.3254

    1.4636

    2.6738

    1.4623

    3.2434

    1.4602

    3.4220

    1.4594

    5.1380

    1.4501

    5.5490

    1.44732

    6.2380

    1.4422

    6.6331

    1.4390

    7.0442

    1.4353

    7.2680

    1.4331

    9.7240

    1.4051

    10.346

    1.3936









    特性曲线


    光谱透射曲线：



    订购信息


    BaF2圆形窗片：


    订购信息：

    订购型号

    产品规格

    直径

    厚度

    性质

    BAFP10-0.5

    10mm Ø x 0.5mm

    +0.0/-0.1mm

    ±0.1mm

    IR polished

    BAFP10-2

    10mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP12-2

    12mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP13-1

    13mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP13-2

    13mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP15-2

    15mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP16-1

    16mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP16-3

    16mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP19-2

    19mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP20-1

    20mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP20-2

    20mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP22-0.5

    22mm Ø x 0.5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25-1

    25mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25-2

    25mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25-3

    25mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25-4

    25mm Ø x 4mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-0.5

    25.4mm Ø x 0.5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-1

    25.4mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-2

    25.4mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-4

    25.4mm Ø x 4mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-5

    25.4mm Ø x 5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP25.4-6

    25.4mm Ø x 6mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP30-1

    30mm Ø x 1mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP30-2

    30mm Ø x 2mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP32-3D

    32mm Ø x 3mm 打孔(Drilled)

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP32-3

    32mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP35-5

    35mm Ø x 5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP38-3

    38mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP40-5

    40mm Ø x 5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP50-3

    50mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP63-5

    63mm Ø x 5mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished

    BAFP75-3

    75mm Ø x 3mm

    +0.0/-0.1mm

    ±0.1mm

    IR Polished



    BaF2方形窗片




    订购信息：

    订购型号

    产品规格

    性质

    BAFP10-10-1

    10mm x 10mm x 1mm

    IR polished

    BAFP16-16-1.5

    16mm x 16mm x 1.5mm

    IR Polished

    BAFP20-10-1

    20mm x 10mm x 1mm

    IR Polished

    BAFP25-12-2

    25mm x 12mm x 2mm

    IR Polished

    BAFP41-23-4D

    41mm x 23mm x 4mm 端部呈圆形 打孔(Drilled)

    IR Polished

    BAFP41-23-4

    41mm x 23mm x 4mm  端部呈圆形

    IR Polished

    BAFP76-26-1

    76mm x 26mm x 1mm 端部呈圆形

    IR Polished

    请注意，这些窗口有时是普通矩形，有时是从 41mm Ø 窗口切割而成，因此端部呈圆形。


    可选配置表

    无

    产品资料

    IR级抛光氟化钡Ba​F2窗片 圆形 0.15-12um 50mm Ø x 3mm.pdf
