首页 空间型元器件 光学元件 光学窗口片 VUV级抛光氟化镁(MgF2)圆形窗片 0.12-7um (氟化镁窗口片) VUV级抛光氟化镁(MgF2)窗片 0.12-7um 13.0mmX1.0mm

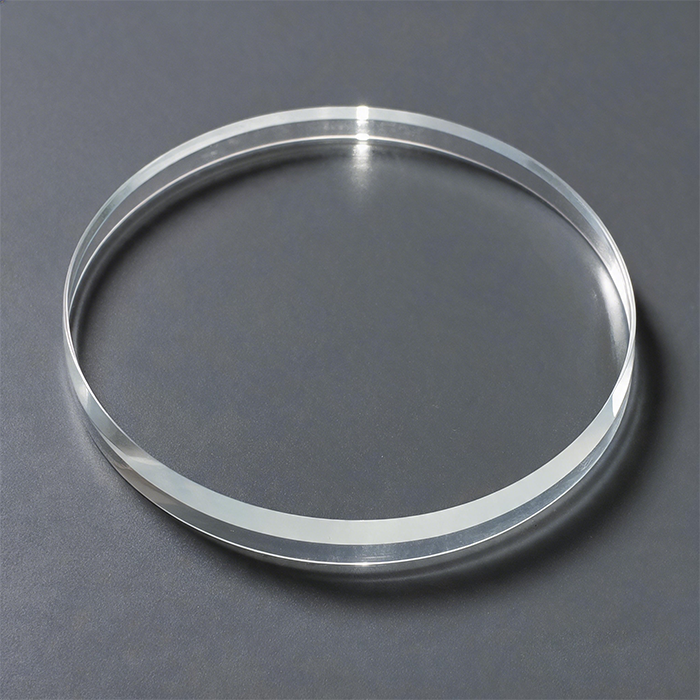

    • VUV级抛光氟化镁(MgF2)窗片 0.12-7um 13.0mmX1.0mm

    MgF2能很好地透过VUV区域到莱曼-阿尔法氢线（121nm）甚至更远。氟化镁主要用于UV光谱，并且对于准分子激光具有很好的应用。MgF2通过真空Stockbarger技术在各种直径的铸块中生长。 氟化镁是一种坚韧的材料，并且抛光良好。 因此，它可以工作到zui高标准。 MgF2具有微弱的双折射性质，并且通常提供垂直于窗面切割的光轴。

    产品特点深紫外到红外透；抗辐射；耐腐蚀；超光滑面；低吸湿性

    产品货号A80161244

    应用领域真空紫外仪器 | 激光准直 | 空间光学 | 同步辐射 | 半导体检测

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Moli

    电话：13061644116

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作波长 规格(D×L)

    0.12-7um 13.0mmX1.0mm

  • 尺寸图
    • 详细参数

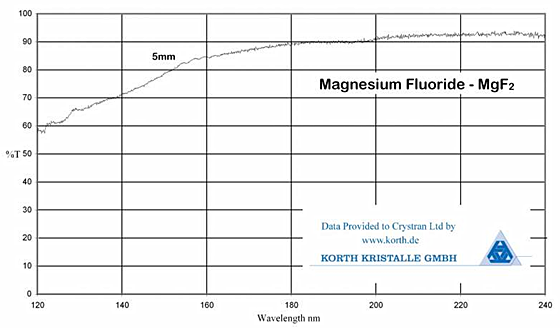

    透射范围：

    0.12〜7μm（1）

    折射率：

    No 1.413@ 0.22μm（4）

    反射损耗：

    5.7％@0.22μm（2个表面）

    吸收系数：

    40×10 -3 cm -1 at  2.7μm

    吸收峰：

    20μm（1）

    dn / dT：

    2.3（para）1.7（perp） at 0.4μm（1）

    dn /dμ= 0：

    1.4μm

    密度：

    3.18g / cc

    熔点：

    1255℃

    热导率：

    21（para）33.6（perp）W m-1 K-1 at 300K（3）

    热膨胀：

    13.7（para）8.9（perp）×10-6 / K（1）

    硬度：

    Knoop 415

    比热容量：

    1003 J Kg m-1 K-1

    介电常数：

    4.87（para）5.45（perp） at  1MHz（1）

    杨氏模量（E）：

    138GPa（2）

    剪切模量（G）：

    54.66GPa（2）

    体积模量（K）：

    101.32GPa（2）

    弹性系数：

    C11 = 140 C12 = 89 C44 = 57 C13 = 63 C66 = 96（2）

    表观弹性极限：

    49.6 MPa（7200 psi）

    泊松比：

    0.276（2）

    溶解度：

    0.0002g / 100g  water

    分子量：

    62.32

    类型/结构：

    (Class/Structure)

    Tetragonal，可沿c轴上切割

    (Tetragonal P42/mnm (#136) Rutile Structure. Can cleave on c-axis but not easily.)

    (1) Duncanson et.al. Proc.Phys.Soc. V72, p1001, 1958
    (2) Kandil et.al. J.App.Phys. V52, p749, 1981
    (3) Kashnow & MCarthy, J.Phys.Chem. V30, p813, 1969
    (4) Laporte et. al. J.Opt. Soc. Am. V73, No 8, p1062



    折射率:(No = Ordinary Ray 普通射线     Ne = Extraordinary Ray 特殊射线)

    µm

    No

    Ne

    µm

    No

    Ne

    µm

    No

    Ne

    0.1137

    1.7805


    0.1149

    1.7420


    0.1179

    1.6800


    0.1198

    1.6510


    0.121

    1.628

    1.632

    0.130

    1.566

    1.568

    0.140

    1.5095

    1.523

    0.150

    1.480

    1.494

    0.160

    1.461

    1.475

    0.170

    1.448

    1.462

    0.180

    1.439

    1.453

    0.190

    1.431

    1.444

    0.200

    1.423

    1.437

    0.220

    1.413

    1.426

    0.248

    1.403

    1.416

    0.257

    1.401

    1.414

    0.266

    1.399

    1.412

    0.280

    1.396

    1.409

    0.300

    1.393

    1.405

    0.330

    1.389

    1.402

    0.337

    1.389

    1.401

    0.350

    1.387

    1.400

    0.355

    1.386

    1.399

    0.400

    1.384

    1.396

    0.546

    1.379

    1.390

    0.700

    1.376

    1.388

    1.087

    1.373

    1.385

    1.512

    1.370

    1.382

    2.000

    1.368

    1.379

    2.5

    1.364

    1.375

    3.030

    1.360

    1.370

    3.571

    1.354

    1.364

    4.000

    1.349

    1.359

    4.546

    1.341

    1.350

    5.000

    1.334

    1.343

    5.556

    1.324

    1.332

    6.060

    1.314

    1.321









    订购信息




    氟化镁窗片订购型号:

    订购型号

    规格(D×L)(mm)

    透射率@121nm

    S/D

    材料等级

    MGFP13-1U

    13.0mm×1.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP13-2U

    13.0mm×2.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP15-1U

    15.0mm×1.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP19-1U

    19.0mm×1.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP20-1U

    20.0mm×1.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP20-2U

    20.0mm×2.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP25-1U

    25.0mm×1.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP25-1.5U

    25.5mm×1.5mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP25-2U

    25.0mm×2.0mm

    >40%（typ.>55%）

    40/20

    VUV

    MGFP25-3U

    25.0mm×3.0mm

    >40%（typ.>50%）

    40/20

    VUV

    MGFP25-4U

    25.0mm×4.0mm

    >40%（typ.>50%）

    40/20

    VUV

    MGFP25-5U

    25.0mm×5.0mm

    >40%（typ.>50%）

    40/20

    VUV

    MGFP32-3U

    32.0mm×3.0mm

    >40%（typ.>50%）

    40/20

    VUV






    可选配置表

    无

    产品资料

    VUV级抛光氟化镁(MgF2)窗片 0.12-7um 13.0mmX1.0mm.pdf
