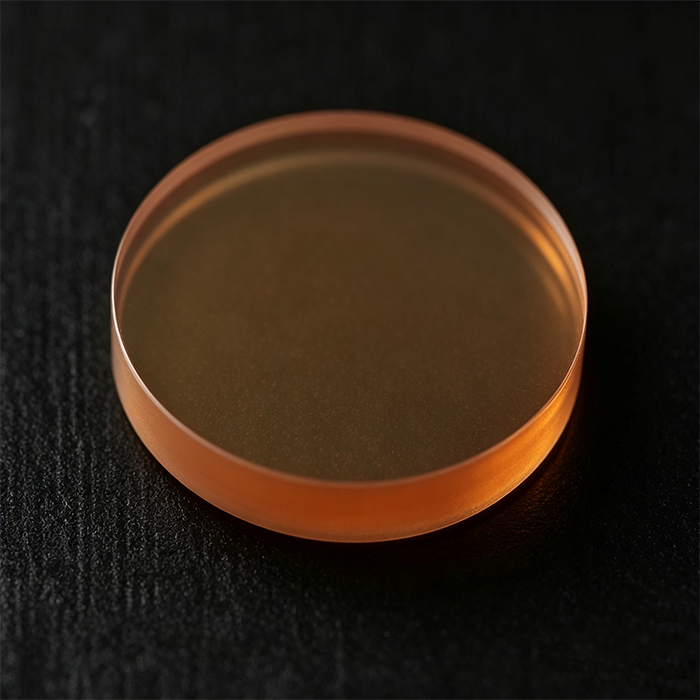

    • IR抛光硒化锌(ZnSe)窗片 0.6-21.0um (圆形13.0X2.0mm)

    ZnSe 在红外元器件窗片透镜以及光谱分析ATR 棱镜领域有着广泛的应用。硒化锌(Zinc Selenide)对于CO2激光器的元器件也是一种良好的选择。在二氧化碳激光器工作的波段10.6 microns附近有着良好的透射率。硒化锌材料是一种黄色透明的多晶材料, 结晶颗粒大小约为70μm, 透光范围0.5-15μm。由化学气相沉积(CVD)方法合成的基本不存在杂质吸收, 散射损失低。由于对10.6μm波长光的吸收很小, 因此成为制作高功率CO2激光器系统中光学器件的材料。 此外在其整个透光波段内, 也是在不同光学系统中所普遍使用的材料。

    产品特点超宽透射；高折射率；低吸收损；矩形设计；抗热冲击

    产品货号A80161357

    应用领域CO₂激光 | 热成像仪 | 医疗设备 | 气体检测 | 工业传感

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Moli

    电话：13061644116

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作波长 折射率 规格尺寸

    0.6-21.0um 2.4028 at 10.6 μm 13.0X2.0mm

  • 尺寸图
    • 详细参数

    透射波段范围 :

    0.6 to 21.0 um

    折射率：

    2.4028 at 10.6 um

    反射损耗：

    29.1% at 10.6 um (2 surfaces)

    吸收系数：

    0.0005 cm-1at 10.6 um

    吸收峰：

    45.7 um

    dn/dT :

    +61 x 10-6/℃ at 10.6 um at 298K

    dn/du = 0 :

    5.5 um

    密度：

    5.27 g/cc

    熔点：

    1525℃ (see notes below)

    导热系数：

    18 W m-1 K-1at 298K

    热膨胀：

    7.1 x 10-6/℃at 273K

    硬度 :

    Knoop 120 with 50g indenter

    比热容量 :

    339 J Kg-1K-1

    Dielectric Constant :

    n/a

    Youngs Modulus (E) :

    67.2 GPa

    Shear Modulus (G) :

    n/a

    Bulk Modulus (K) :

    40 GPa

    弹性系数 :

    Not Available

    Apparent Elastic Limit :

    55.1 MPa (8000 psi)

    泊松比 :

    0.28

    Solubility :

    0.001g/100g water

    Molecular Weight :

    144.33

    Class/Structure :

    HIP polycrystalline cubic, ZnS, F43m



    折射率:(No = Ordinary Ray)

    µm

    No

    µm

    No

    µm

    No

    0.54

    2.6754

    0.58

    2.6312

    0.62

    2.5994

    0.66

    2.5755

    0.7

    2.5568

    0.74

    2.5418

    0.78

    2.5295

    0.82

    2.5193

    0.86

    2.5107

    0.90

    2.5034

    0.94

    2.4971

    0.98

    2.4916

    1.0

    2.4892

    1.4

    2.4609

    1.8

    2.4496

    2.2

    2.4437

    2.6

    2.4401

    3.0

    2.4376

    3.4

    2.4356

    3.8

    2.4339

    4.2

    2.4324

    4.6

    2.4309

    5.0

    2.4295

    5.4

    2.4281

    5.8

    2.4266

    6.2

    2.4251

    6.6

    2.4235

    7.0

    2.4218

    7.4

    2.4201

    7.8

    2.4183

    8.2

    2.4163

    8.6

    2.4143

    9.0

    2.4122

    9.4

    2.4100

    9.8

    2.4077

    10.2

    2.4053

    10.6

    2.4028

    11.0

    2.4001

    11.4

    2.3974

    11.8

    2.3945

    12.2

    2.3915

    12.6

    2.3883

    13.0

    2.3850

    13.4

    2.3816

    13.8

    2.3781

    14.2

    2.3744

    14.6

    2.3705

    15.0

    2.3665

    15.4

    2.3623

    15.8

    2.3579

    16.2

    2.3534

    16.6

    2.3487

    17.0

    2.3438

    17.4

    2.3387

    17.8

    2.3333

    18.2

    2.3278

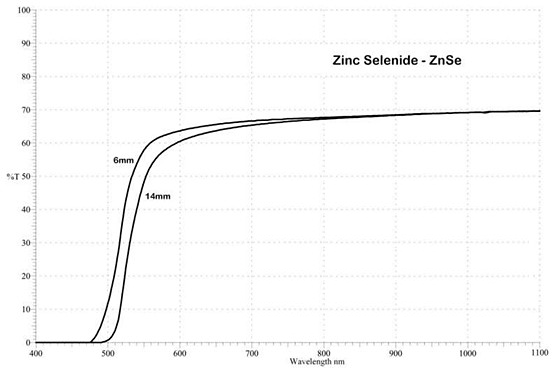

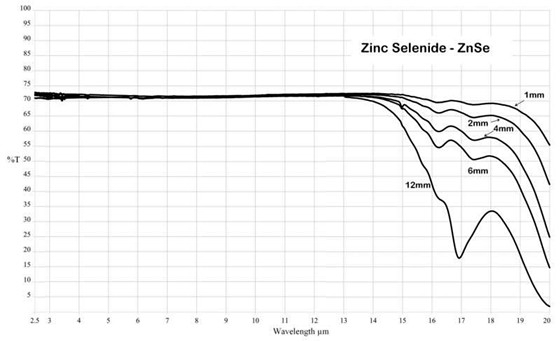

    特性曲线

    型号:ZNSEP25-2AR 的测试数据




    订购信息

    ZnSe圆形窗片订购信息:

    订购型号

    规格（D×L）

    应用光谱范围

    ZNSEP7-0.5

    7.0×0.5mm

    IR

    ZNSEP7X2

    7.0×2.0mm

    IR

    ZNSEP8-1

    8.0×1.0mm

    IR

    ZNSEP9-2

    9.0×2.0mm

    IR

    ZNSEP10-1

    10.0×1.0mm

    IR

    ZNSEP10-2

    10.0×2.0mm

    IR

    ZNSEP10-2W

    10.0×2.0mm 楔形

    IR

    ZNSEP10-3

    10.0×3.0mm

    IR

    ZNSEP10-4

    10.0×4.0mm

    IR

    ZNSEP10-5

    10.0×5.0mm

    IR

    ZNSEP12X1

    12.0×1.0mm

    IR

    ZNSEP12-2

    12.0×2.0mm

    IR

    ZNSEP12-2W

    12.0×2.0mm 楔形

    IR

    ZNSEP13-1

    13.0×1.0mm

    IR

    ZNSEP13-2

    13.0×2.0mm

    IR

    ZNSEP13-6

    13.0×6.0mm

    IR

    ZNSEP15X2

    15.0×2.0mm

    IR

    ZNSEP15X3

    15.0×3.0mm

    IR

    ZNSEP17.5-1AR

    17.5×1.0mm  AR/AR Coated 增透膜

    IR

    ZNSEP18-0.5

    18.5×0.5mm

    IR

    ZNSEP18-1

    18.0×2.0mm

    IR

    ZNSEP18-2

    19.0×1.0mm

    IR

    ZNSEP20-1

    20.0×1.0mm

    IR

    ZNSEP20-2

    20.0×2.0mm

    IR

    ZNSEP20-3

    20.0×3.0mm

    IR

    ZNSEP20-5

    20.0×5.0mm

    IR

    ZNSEP22-0.5

    22.0×0.5mm

    IR

    ZNSEP22-1

    22.0×1.0mm

    IR

    ZNSEP25-1

    25.0×1.0mm

    IR

    ZNSEP25-2

    25.0×2.0mm

    IR

    ZNSEP25-2AR

    25.0×2.0mm  AR

    IR

    ZNSEP25-4

    25.0×4.0mm

    IR

    ZNSEP25-4AR

    25.0×4.0mm  AR

    IR

    ZNSEP25-5

    25.0×5.0mm

    IR

    ZNSEP25.4-1

    25.4×1.0mm

    IR

    ZNSEP25.4-4

    25.4×4.0mm

    IR

    ZNSEP30-2

    30.0×2.0mm

    IR

    ZNSEP30-4 AR

    30.0×4.0mm  AR

    IR

    ZNSEP35X1.5

    35.0×1.5mm

    IR

    ZNSEP35X2

    35.0×2.0mm

    IR

    ZNSEP35X2AR

    35.0×2.0mm  AR

    IR

    ZNSEP38-2

    38.0×2.0mm

    IR

    ZNSEP40X2

    40.0×2.0mm

    IR

    ZNSEP42-3

    42.0×3.0mm

    IR

    ZNSEP50-3

    50.0×3.0mm

    IR

    ZNSEP50-3AR

    50.0×3.0mm  AR

    IR

    ZNSEP55-1

    55.0×1.0mm

    IR

    ZNSEP55-2

    55.0×2.0mm

    IR

    ZNSEP60-3

    60.0×3.0mm

    IR

    ZNSEP70-3

    70.0×3.0mm

    IR



    ZnSe方形窗片:

    订购型号

    规格（L×W×H）

    应用光谱范围

    ZNSEP20-10-2

    20.0×10.0×2.0mm

    IR

    ZNSEP25-25-1

    25.0×25.0×1.0mm

    IR

    ZNSEP30-30-4

    30.0×30.0×4.0mm

    IR

    ZNSEP38-19-4D

    38.5×19.0×4.0mm  打孔

    IR

    ZNSEP38-19-4

    38.5×19.0×4.0mm

    IR

    ZNSEP41-23-4D

    41.0×23.0×4.0mm  打孔

    IR

    ZNSEP41-23-4

    41.0×23.0×4.0mm

    IR



    可选配置表

    无

    产品资料

    IR抛光硒化锌(ZnSe)窗片 0.6-21.0um (圆形13.0X2.0mm).pdf
