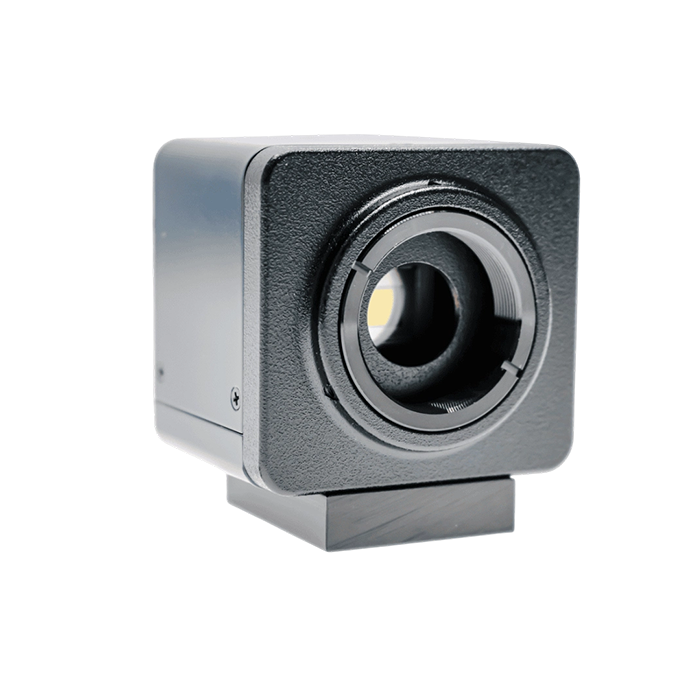

筱晓光子提供的线阵/面阵，近红外相机/短波红外相机/铟镓砷相机，采用铟镓砷（InGaAs）材料，在非制冷条件下，仍然在近红外波段（NIR，SWIR）拥有高灵敏度，量子效率高达80%。光谱探测范围是900-1700nm短波红外波段，并可扩展到400-1700nm和1000-2500nm.
产品特点高灵敏度；宽光谱范围；高量子效率；低噪声；全局快门
产品货号E80100011
应用领域激光光斑观测 | 机器视觉 | 半导体检测 | 食品分选 | 太阳能电池检测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
工作波长 传感器类型
400nm~1700nm VGA InGaAs 图像传感器
索尼 InGaAs 传感器相机 ARTCAM-990SWIR 全系列
模型 | 界面 | 光谱灵敏度 特征 | 像素 | 光谱 灵敏度 (纳米) | 有效 | 主动成像仪 | 像素尺寸 | 框架 速度 | 快门速度 秒 | 尺寸（毫米） | TEC | |
| ARTCAM-990SWIR-TEC | USB3 | 1.3M | 400~1700 | 1280×1024 | 6.4×5.12 | 5×5 | 72帧/秒 | 20.3μ~2 | 71.6×61.5×78 | ◯ | |
ARTCAM-990SWIR-TEC-CL | Camera Link | |||||||||||
ARTCAM-990SWIR | USB3 | 50×47×42.7 | - | |||||||||
| ARTCAM-991SWIR-TEC | 0.32M | 640×512 | 3.2×2.56 | 137帧/秒 | 71.6×61.5×78 | ◯ | |||||
ARTCAM-991SWIR-TEC-CL | Camera Link | |||||||||||
| ARTCAM-991SWIR | USB3 | 50×47×42.7 | - | ||||||||
ARTCAM-991SWIR-WOM | USB2 | 131帧/秒 | 50×47×49.7 | |||||||||
【配件】
常见：查看器和二维尺寸测量软件（适用于TNIR）、设备驱动程序、USB电缆、SDK（软件开发工具包）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：交流适配器
【规格】
常见：镜头…C安装，快门类型…全局
ARTCAM-990SWIR/991SWIR/991SWIR-WOM：电源…DC5V（从USB端口提供）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC/990SWIR-TEC：电源…DC12V（交流适配器）
【选项】
常见：近红外透镜（C卡口透镜）
ARTCAM-990SWIR-TEC-CL/991SWIR-TEC-CL：CameraLink采集板，CameraLink电缆
相机参数规格
规格型号 | MPCAM-991SWIR |
传感器类型 | VGA InGaAs 图像传感器 |
接口类型 | 接口 USB3.0 |
输出字节深度 | 12bit |
帧频率 | 137fps (12bit) |
快门速度 | 20.3µsec〜2秒 |
同步系统 | 内部同步 |
镜头接口 | C 接口 |
外部触发输入（可选）
| SMA 母连接器（选择选项时） 包括 BNC 转换适配器 |
电源 | DC5V USB BUS |
功耗 | 大约 3.2W |
环境条件下的功耗（预期）
| 工作温度/湿度：10~ 35℃/10~80%（不结露） 储存温度/湿度：0~60℃/10~95%（不结露） |
外形尺寸 | 50.0(W) x 47.0(H) x 42.7(D)mm ※镜头, 不含三脚架和电缆 |
重量 | 约 110g |
传感器类型
传感器类型 | SONY IMX991-AABA-C |
实际像素阵列 | 656(W) × 520(H) |
有效像素阵列 | 640(W) × 512(H) |
像素间距 | 5[μm] × 5[μm] |
图像大小 | 3.2[mm] × 2.56[mm] (Diagonal length: 4.1[mm], 1/4”) |
光谱范围 | 400nm~1700nm |
快门模式 | Global Shutter |
信噪比 | 51dB (for reference only) |
A/D分辨率A/D | 12bit |
模拟/数字增益设置
兼容模拟和数字增益。软件增益设置值可在0~420范围内设置，增益会在0.0dB~42.0dB之间变化。增益可通过以下公式计算： 增益[dB] = value / 10.0[dB] 当增益设置值 > 180 时，数字增益将激活。下图显示增益设置值与其放大倍率[dB] 之间的关系
相机传感器涂层的吸收灵敏度

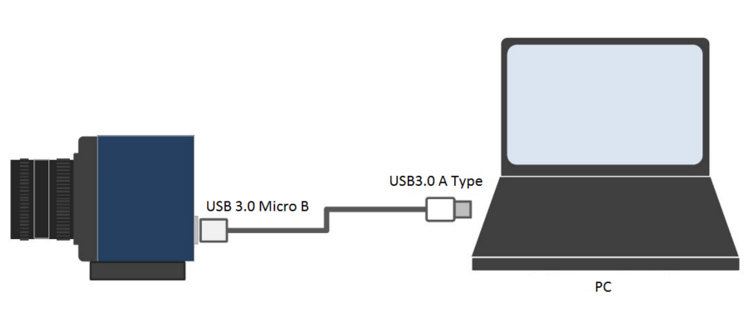

如何连接相机和电脑
请使用随附的USB3.0 数据线连接相机和PC。相机的电源由USB Bus Power 提供。
传感器信息
传感器位置以及光接受面
※上图中传感器尺寸（对角线）与透镜尺寸之比如下：1/2英寸=φ8mm，2/3英寸=φ11mm，1英寸=15.8mm。
请注意，实际视场因镜头不同而不同。
测试日期 2022.3.15
测试产品 MPCAM-991SWIR
实验目的 测试MPCAM-991SWIR
实验仪器 MPCAM-991SWIR、633nm、850nm、1550nm、1653.7nm激光器
实验室测试图
633nm激光器测试图
PN:PL-NL-633-B-A81-PA
SN:012094
测试条件：25℃、30mA
850nm激光器测试图
PN:PL-FP-850-A-A81-SA
SN:0120114
测试条件：25℃、20mA
1550nm激光器测试图
PN:PL-DFB-1550-B-1-SA-14BF
SN:AA2001170024
测试条件：25℃、9mA
1653.7nm激光器测试图
PN:PL-DFB-1654-C-1-SA-14BF
SN:AA2008290005
测试条件：25℃、7mA
无
