    • 1550nm FP 保偏激光二极管 (450mW)

    PL-FP-1550-D-A81-PA 高亮度、高质量和高可靠性是我们单模产品线的基石。LD-PD 的 1550nm 单模激光模块采用14蝶形封装，可提供高达 500mW 的连续输出功率。所有芯片均安装在封装内的 2.1mm COS 上，并标配内置热敏电阻、TEC 和光电二极管。LD-PD 标志性的激光芯片设计实现了不可测量的衰减和超长的使用寿命，使我们的芯片成为当今业内最可靠的芯片之一。我们的 1550nm 单模产品线广泛应用于光学数据存储、印刷、激光测距、照明、国防、光谱分析和图形处理等应用领域。

    产品特点光输出：300mW、 FC-APC连接器、 高效耦合至单模光纤、 14针蝶形封装、 连续波或脉冲工作、 内置PD和TEC监控器、 单模或保偏光纤（直径0.9mm）

    产品型号PL-FP-1550-D-A81-PA

    应用领域印刷打印光学数据存储光谱分析图形激光测距照明国防

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 光谱宽度

    1540nm-1560nm 3nm-9nm

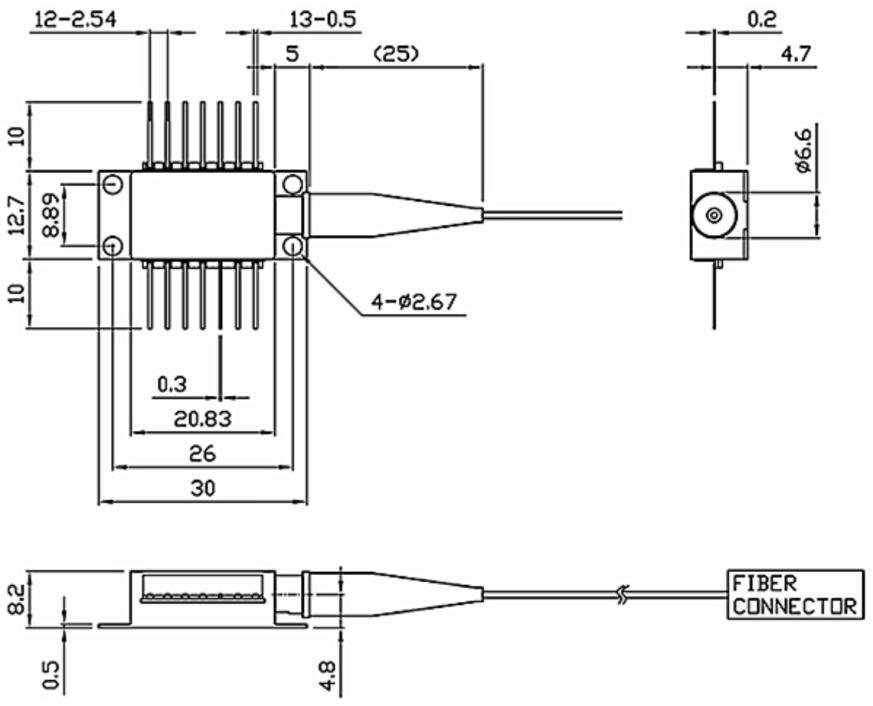

  • 尺寸图
    • 详细参数

    规格表

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符合

    Min

    Typ

    Max

    单位

    中心波长

    λ

    1540

    1550

    1560

    nm

    光谱宽度

    Δλ

    3

    6

    9

    nm

    阈值电流

    Ith


    80

    100

    mA

    工作电流

    Iop


    1650

    2000

    mA

    光纤输出功率

    Pf


    450

    500

    mW

    PD暗电流 (VRD=5V)

    Id



    0.1

    uA

    消光比 保偏版本

    PER

    17

    20


    dB

    耦合光纤类型

    SMF-28E

    正向电压

    Vf


    1.8

    2.5

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    连接器

    FC/APC


    引脚定义：




    PIN#

    Function

    PIN#

    Function

    1

    Thermoelectric Cooler (+)

    8

    N/C

    2

    Thermistor

    9

    N/C

    3

    PD Monitor Anode (-)

    10

    Laser Anode (+)

    4

    PD Monitor Cathode (+)

    11

    Laser Cathode (–)

    5

    Thermistor

    12

    N/C

    6

    N/C

    13

    Case Ground

    7

    N/C

    14

    Thermoelectric Cooler (–)



    绝对最大额定值：


    参数

    单位

    Min

    Typ

    Max

    外壳温度

    °C

    -5

    25

    70

    芯片温度

    °C

    +10

    25

    40

    工作电流

    mA

    0

    180

    250

    正向电压

    V

    0.8

    1.2

    2.1

    TEC电流

    A

    -

    1.2

    1.2

    反向电压 (LD)

    V

    -

    -

    2.0

    反向电压 (PD)

    V

    -

    -

    20



    特性曲线

    光谱图：




    L-I 曲线图：








    订购信息

    订购信息：

    PL-FP- □□□□-☆-A8▽-XX

    □□□□: 波长

    1091: 1091nm

    1532: 1532nm

    1392: 1392nm

    1512: 1512nm

    1567: 1567nm

    *****

    1653.7: 1653.7nm

    ☆ : 输出功率

    A: 20mW

    B: 150mW

    C: 300mW

    D: 400mW

    ▽: 波长公差

    1: ±1nm

    2: ±2nm

    XX: 光纤和接头

    SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC



    可选配置表

    无

    产品资料
    1550nm FP 保偏激光二极管 (450mW).pdf
