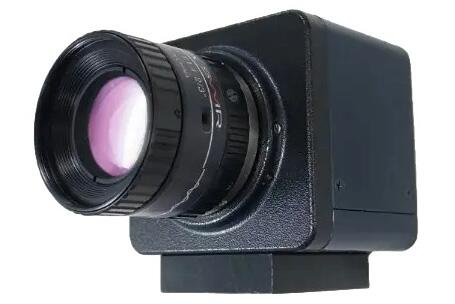

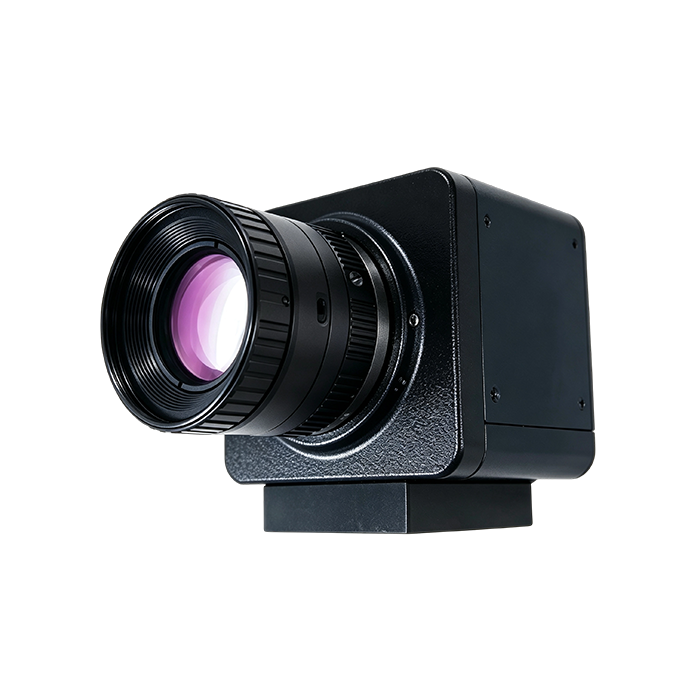

针对采用 InGaAs（砷化铟镓）传感器、具备 USB3.0 接口的近红外相机 ARTCAM-992SWIR，对其产品规格进行说明。
产品特点近红外高灵敏度、高分辨率、USB3.0 接口设计
产品型号ARTCAM-992SWIR
应用领域
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
有效像素数 快门方式
2592(W) × 2056(H) 全局快门
注意事项
1.关于使用说明书的注意事项
使用前请务必仔细阅读本说明书，确认注意事项后正确使用本产品。
本说明书请在需要时参考，并妥善保管。
若本说明书出现装订不良、脱页、遗失、污损等情况，可申请更换，请通过本说明书末尾记载的本公司联系方式进行联系。
若超出本产品的原定用途使用，将无法保证安全性，请予以理解。
请务必遵守本说明书中与安全相关的指示事项。
本说明书的内容可能在未预先通知的情况下变更。
本说明书中记载的图例为说明用途，可能存在部分省略或抽象化处理。
若对本说明书的内容有任何疑问、错误或记载遗漏，请通过本说明书末尾记载的本公司联系方式联系我们。
未经本公司许可，严禁擅自转载、复制或修改本说明书的部分或全部内容。
对于因使用本产品而导致的损害或间接损失（如预期利益等），除第 8 项规定外，本公司不承担任何责任，请预先理解。
本公司海外当地法人及驻在员事务所不提供本产品的维护、修理服务，请知悉。
2.关于安全标识
为确保产品安全正确使用，防止对您或他人造成危害及财产损失，特作如下安全标识说明：
警告
若忽视此标识而进行错误操作，可能导致人员死亡或重伤的内容将在此说明。
注意
若忽视此标识而进行错误操作，可能导致人员受伤或财产损失的内容将在此说明。
警告
3. 安全使用注意事项
若在以下状态下使用，可能引发火灾或触电危险。请立即停止使用，并从相机上拔下 USB 线缆。如遇故障需要维修或更换，请通过本说明书末尾记载的本公司联系方式进行咨询。严禁用户自行拆解、改造或修理，以免发生危险。相机冒烟、异常发热，或产生异味、异响时相机内部混入异物、水或其他液体时相机受冲击破损时请勿将设备安装在不稳定的位置，以防设备掉落或倾倒导致人员受伤。
请勿在油烟或蒸汽直接接触的场所安装设备，否则可能引发火灾或触电风险。
请勿在火源附近、车内或阳光直射等高温环境中安装或存放设备。高温可能对内部元件造成损害，甚至引发火灾。
请勿用布料包裹相机等导致散热不良的方式使用设备，以免元件变形并引发火灾风险。
请勿对相机施加冲击，以免造成设备故障。
请勿用湿手接触线缆，以免引发触电危险。
请勿长时间接触通电状态的相机，设备升温可能导致低温烫伤。
4. 其他注意事项
长时间拍摄太阳光等强光可能导致传感器损伤，未使用时也请勿让强光直射镜头。
5. 维护保养说明
清洁相机时请用柔软布料或纸巾擦拭，请勿使用酒精、香蕉水、汽油等溶剂，以免导致外壳变质或涂层脱落。
6.关于电波干扰的注意事项
若相机靠近收音机、电视接收机使用，可能对信号接收造成干扰。
采用对 400～1700nm 近红外波段（含可见光区域）具有高灵敏度的 InGaAs 图像传感器，可将人眼及普通 CCD/CMOS 相机难以拍摄的对象可视化。
作为 InGaAs 传感器，支持 2560×2048 像素高分辨率成像，最大帧率可达 67fps（帧 / 秒。）
采用与 PC 兼容性强的 USB3.0 接口，无需通过采集卡或主机适配器卡，可直接向 PC 传输图像数据。
产品构成
1.相机本体
2.USB3.0 线缆（TYPE A－micro B 接口，长度约 3 米）
3.软件CD
<配件选择>
1.近红外专用镜头（C 接口镜头）
相机的连接方法（连接示例）
在普通笔记本电脑、台式电脑等设备上使用时，请用附带的 USB3.0 线缆将相机与电脑连接。相机电源由 USB 总线供电。
项目 | ARTCAM-992SWIR |
成像元件 | SONY 制造铟镓砷传感器 型号： IMX992-AABJ-C |
有效像素数 | 2592(W) × 2056(H) |
输出像素数 | 2560(W) × 2048(H) |
像素尺寸 | 3.45[μm] × 3.45[μm] |
有效成像面积 | 8.8[mm] × 7.1[mm] 1/1.4 型 |
检测频率范围 | 400～1700nm (整个波长范围) |
快门方式 | 全局快门 |
信噪比（参考） | TBD |
输出接口 | USB3.0 批量传输 |
A/D 分辨率 | 12bit |
帧率 | 67fps(8bit 传输) 33.5fps(12bit 传输) |
曝光时间 | 13.04μ秒 ~ 2秒(8bit 传输) 26.08μ秒 ~ 2秒(12bit 传输) |
增益（模拟 / 数字） | 0～420 ※默认值为0 (0～42dB ※默认值为 0dB) |
ROI（感兴趣区域）子采样（1/2） | ON/OFF ※默认值 OFF ROI：仅支持垂直方向（水平方向由软件支持） 子采样：支持1/2倍 像素合并：支持2x2 |
触发拍摄 | 开/关 ※默认值为 关 |
镜像翻转 | 开/关 ※默认值为 关 支持垂直和水平方向 |
工作模式 | 内部同期／外部トリガ―同期 (オプション) |
镜头接口 | C 接口 |
外部触发输入（选配件） | 外部触发接口（选购时） SMA 母头接口（附带 BNC 转换适配器） |
电源 | DC5V USB 总线供电 |
功耗 | 约 4.5W 以下（平均消耗电流：约 0.85A） |
环境条件 | 工作温度 / 湿度：10～35℃/10～80%（无结露） 存储温度 / 湿度：0～60℃/10～95%（无结露） |
外形尺寸 | 992SWIR：50.0（宽）×47.0（高）×42.7（深）mm 992SWIR-TRG-FAN：50.0（宽）×47.0（高）×74.5（深）mm |
重量 | 992SWIR：约 120g 992SWIR-TRG-FAN：约 150g |
软件上的设定值范围为 0～420，对应增益倍数 0.0dB～42.0dB。
2.增益倍数计算公式：
Gain [dB] = 增益设定值 / 10.0 [dB]
3.当增益设定值≥180 时，数字增益将启用。
增益设定值与倍数 [dB] 的关系如下所示。
分光感度特性
外部触发功能(配件选择)
选购该配件后，相机出厂时将配备外部触发功能。
相机内置光耦隔离的外部触发输入电路，可实现与外部回路输入信号同步的拍摄操作。
触发时序图
ITR模式
项目 | 时间 | |
t1 | 有效触发输入脉冲宽度 | ≥10μs |
t2 | 外部触发输入上升沿至传感器触发信号下降沿的光耦延迟（光耦隔离延迟） | ≤1μs |
t3 | 传感器触发信号下降沿至曝光开始的最大延迟 | ≤0.13μs |
t4 | 曝光时间 | 快门速度设定值 × 1H 时间（1H 为水平扫描周期，例如 2560 像素时 1H≈14μs） |
t5 | 数据传输时间（传感器→FPGA） | (TBD + 有效垂直像素数) × 1H 时间（TBD 为待定参数，1H 定义同上） |
t6 | 触发输入禁止期 | t2（曝光时间）+ t3（数据读出时间）+ t4（FPGA 处理时间）+ t5（USB 传输时间）+ 600μs |
※1H 时间：8bit 模式下为 6.52 微秒，12bit 模式下为 13.04 微秒
※TBD（暂定参数）= 43
※若需连续输入触发信号，请确保触发间隔大于 t6。
IWR模式
项目 | 时间 | |
t0 | 触发输入脉冲（正逻辑） | 请输入≥1 毫秒的脉冲宽度 |
t1 | 内部触发信号发出的延迟 | 约 6.8μ 秒（由光电耦合器产生的物理延迟，以及 FPGA 内消抖处理产生的延迟的实测值） ※由光电耦合器产生的延迟也取决于输入触发的电压 |
t2 | XTRG（发送给传感器的触发信号）发出的延迟 | 最大 1H 时间 （1H 时间 = 707clock ≒ 12.96 微秒 @54.5454MHz） ※为了对曝光中的触发输入进行重叠拍摄，水平同步信号不会被触发输入重置） |
t3 | 发送给传感器的触发信号（负逻辑） | 脉冲宽度为软件设定的曝光时间（按 1H 时间单位向下取整） |
t4 | 触发下降沿到曝光开始的延迟 | 1～2H 时间 ※最大误差 1H 时间 |
t5 | 触发上升沿到曝光结束的延迟 | 1H 时间 + 7.372 微秒 ≒ 20.332 微秒 |
t6 | 曝光时间 | t3 + 7.372 微秒 |
t7 | 数据读出开始的延迟 | 10H 时间 ≒ 129.6 微秒 |
t8 | 数据读出时间 | (1024 + 34) H 时间 ≒ 13.713 毫秒（1280x1024 输出） |
t9 | 触发输入禁止期间 | t6＜t8 的情况（曝光时间比 1 帧时间短）： |
t10 | USB 读出开始的延迟 | 约 1 毫秒以下（取决于 PC 等） |
t11 | USB 读出时间 | 约 8 毫秒（取决于 PC 等，1280x1024、16bit 传输时理论值最大） |
※使用注意事项
在 IWR 模式的触发输入期间，无法更改曝光时间。若要更改曝光时间，务必在触发输入停止的状态下进行。此时，为确保设定变更切实生效，需在触发输入停止后，等待 变更前的曝光时间 + 数据读出时间（t6 + t7 + t8 + α ） ，之后再更改曝光时间。（※推荐 α≥20 毫秒 ）
相机外形尺寸
规格可能有所变更，恕不另行通知。
规格可能有所变更，恕不另行通知。
传感器周边尺寸图
传感器封装与受光面位置
H =3.45[um] * 2560 = 8832[um] V=3.45[um] * 2048 = 7065.6[um]
镜头对应视野范围（参考）
主机控制器
1. 本产品支持 USB3.0
2.若连接至 USB2.0 主机控制器，运行速度可能会极度下降，或出现无法正常运行的情况。
CPU
本产品的驱动程序支持 “x86” 或 “amd64” 架构的处理器 。由于 CPU 性能会影响图像的绘制速度和图像处理速度，建议尽可能使用高性能的 CPU 。
可用内存
查看软件会在内部保留可存储 4 - 8 张图像的缓冲区，因此至少需要有能存储约 8 张图像的可用内存容量 。
（※例如，对于 130 万像素的彩色相机，所需内存为 1280×1024×3×8 [字节] = 30 [MB] ）尤其是使用高分辨率相机时，建议可用内存预留充足的余量 。
兼容操作系统
仅标准兼容 NT 系列 Windows（32 位 / 64 位），且已在 Windows 10 及更高版本的操作系统上完成标准运行测试 。同时，推荐在 Windows 11 上使用 。
注意
若未满足上述推荐规格，可能无法以最大帧率进行图像采集。为充分发挥本产品的性能，还请准备符合上述推荐规格的电脑。
2.与其他 USB3.0 设备的并用
本产品采用批量传输（Bulk Transfer）模式。因此，若同时使用其他 USB3.0 设备，尤其是采用批量传输模式的 USB 存储器、USB 闪存盘、外置硬盘、外置 DVD 驱动器等，本产品的运行性能可能会大幅下降。
3. USB3.0 线缆的延长
若使用市售的 USB3.0 延长线等来延长连接本产品，可能会导致 USB3.0 的传输带宽下降，无法达到足够的传输速度，进而出现帧率降低，或者本产品无法被识别的情况。
关于延长线的使用，除本公司推荐的线缆外，其他线缆均不在动作保证范围内。
这是由于电源线的稳压不足、数据线的阻抗不匹配所致。
