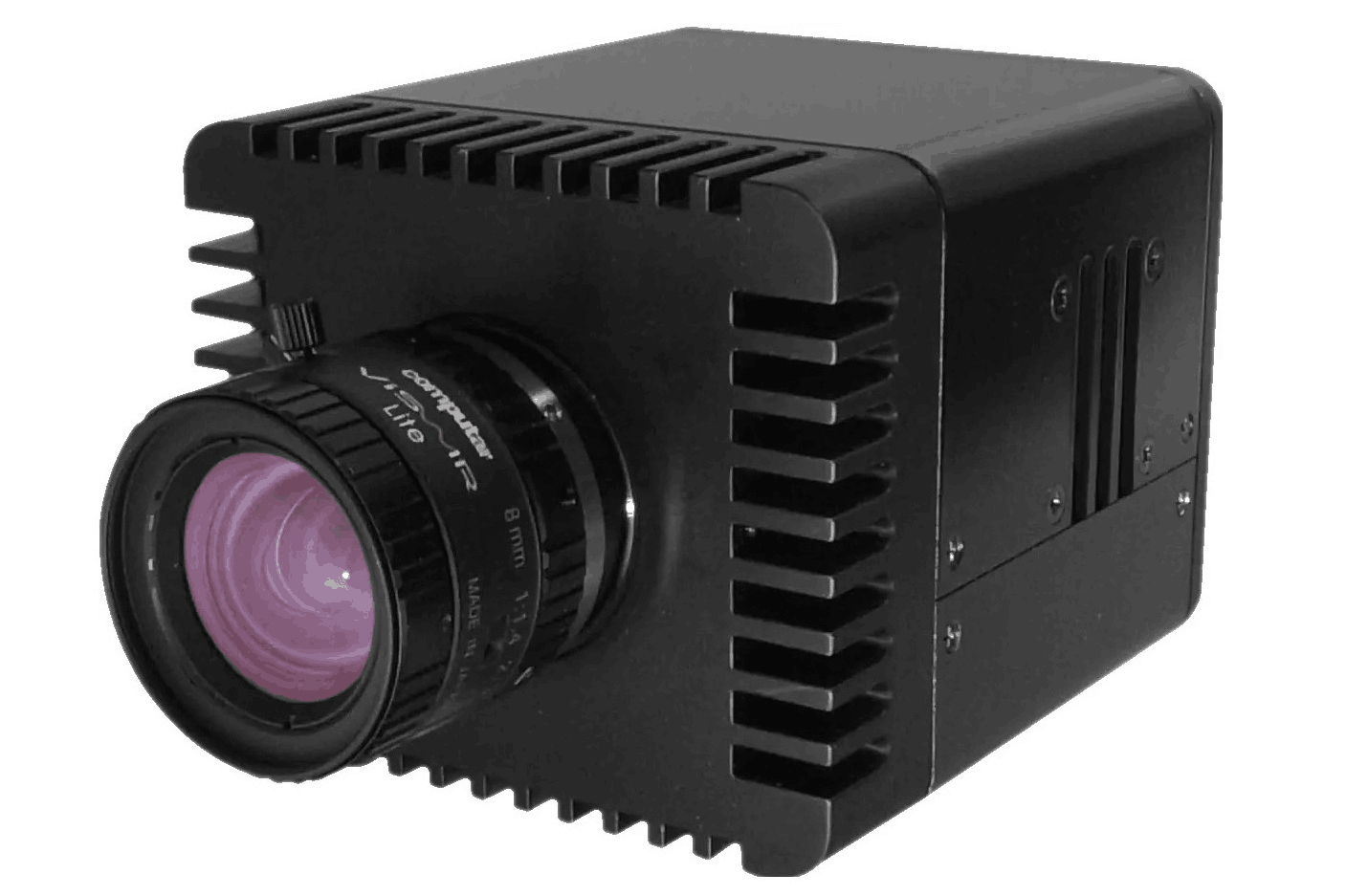

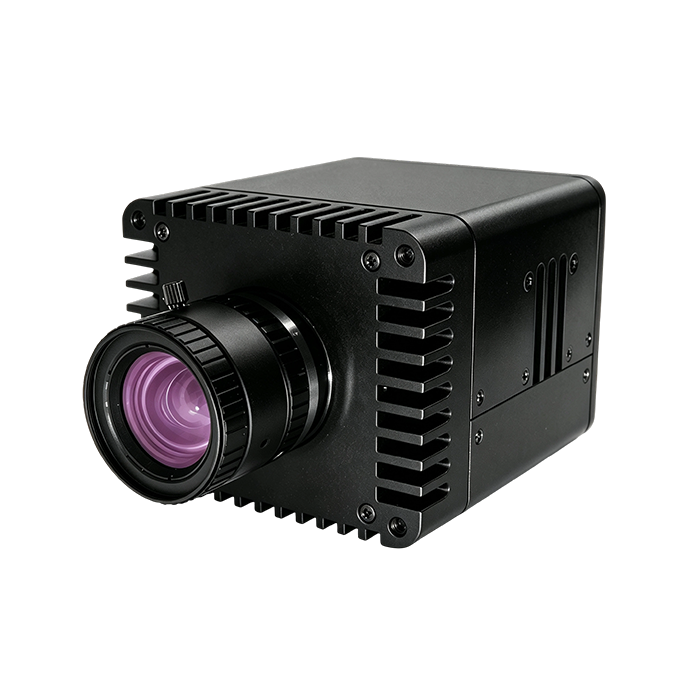

采用 InGaAs（铟镓砷）传感器、带 USB3.0 输出的近红外相机 ARTCAM-993SWIR-TEC 的产品规格说明书。
产品特点近红外高灵敏度、高分辨率、USB3.0 接口设计
产品型号ARTCAM-993SWIR-TEC
应用领域
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
探测波长范围 像素尺寸
400～1700nm（全波段） 3.45μm × 3.45μm
注意事项
1、关于使用说明书的注意事项
使用前请务必仔细阅读本说明书，确认注意事项后正确使用本产品。
本说明书请在需要时参考，并妥善保管。
若本说明书出现装订不良、脱页、遗失、污损等情况，可申请更换，请通过本说明书末尾记载的本公司联系方式进行联系。
若超出本产品的原定用途使用，将无法保证安全性，请予以理解。
请务必遵守本说明书中与安全相关的指示事项。
本说明书的内容可能在未预先通知的情况下变更。
本说明书中记载的图例为说明用途，可能存在部分省略或抽象化处理。
若对本说明书的内容有任何疑问、错误或记载遗漏，请通过本说明书末尾记载的本公司联系方式联系我们。
未经本公司许可，严禁擅自转载、复制或修改本说明书的部分或全部内容。
对于因使用本产品而导致的损害或间接损失（如预期利益等），除第 8 项规定外，本公司不承担任何责任，请预先理解。
本公司海外当地法人及驻在员事务所不提供本产品的维护、修理服务，请知悉。
2、关于安全标识
为确保产品安全正确使用，防止对您或他人造成危害及财产损失，特作如下安全标识说明：
警告
若忽视此标识而进行错误操作，可能导致人员死亡或重伤的内容将在此说明。
注意
若忽视此标识而进行错误操作，可能导致人员受伤或财产损失的内容将在此说明。
警告
3、安全使用注意事项
若在以下状态下使用，可能引发火灾或触电危险。请立即停止使用，并从相机上拔下 USB 线缆。如遇故障需要维修或更换，请通过本说明书末尾记载的本公司联系方式进行咨询。严禁用户自行拆解、改造或修理，以免发生危险。
相机冒烟、异常发热，或产生异味、异响时
相机内部混入异物、水或其他液体时
相机受冲击破损时
请勿将设备安装在不稳定的位置，以防设备掉落或倾倒导致人员受伤。
注意
请勿在油烟或蒸汽直接接触的场所安装设备，否则可能引发火灾或触电风险。
请勿在火源附近、车内或阳光直射等高温环境中安装或存放设备。高温可能对内部元件造成损害，甚至引发火灾。
请勿用布料包裹相机等导致散热不良的方式使用设备，以免元件变形并引发火灾风险。
请勿对相机施加冲击，以免造成设备故障。
请勿用湿手接触线缆，以免引发触电危险。
请勿长时间接触通电状态的相机，设备升温可能导致低温烫伤。
4、其他注意事项
长时间拍摄太阳光等强光可能导致传感器损伤，未使用时也请勿让强光直射镜头。
5、维护保养说明
清洁相机时请用柔软布料或纸巾擦拭，请勿使用酒精、香蕉水、汽油等溶剂，以免导致外壳变质或涂层脱落。
6、关于电波干扰的注意事项
若相机靠近收音机、电视接收机使用，可能对信号接收造成干扰。
特点
1、近红外高灵敏度
该产品采用了在包括可见光区域在内的 400～1700nm 近红外区域具有高灵敏度InGaA图像传感器。能够将人眼以及普通 CCD/CMOS 相机难以拍摄的物体可视化。
2、高分辨率
作为一款 InGaAs 传感器，其具备高分辨率，可达 2048×1536 像素，且能够以最高 93 帧 / 秒（fps）的速率进行图像采集。
3、USB3.0 接口设计
采用与 PC 兼容性强的 USB3.0 接口，无需通过采集卡或主机适配器卡，可直接向 PC 传输图像数据。
产品构成
1、相机本体
2、USB3.0 线缆（TYPE A－micro B 接口，长度约 3 米）
3、软件CD
<配件选择>
1、近红外专用镜头（C 接口镜头）
安装

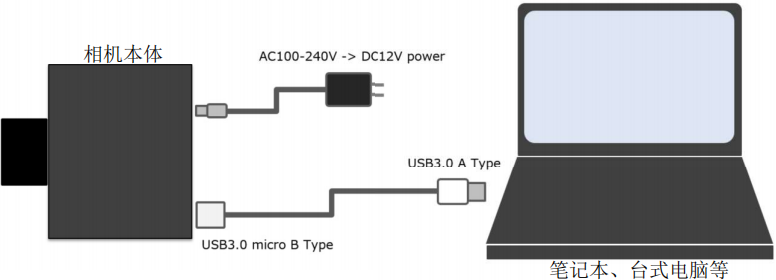

相机的连接方法（连接示例）
规格
项目 | ARTCAM-993SWIR-TEC |
图像传感器 | SONY 制造铟镓砷传感器 型号： IMX993-AABA-C |
图像传感器冷却方式 | 电子冷却（15℃以下） |
有效像素数 | 2080（宽）×1544（高） |
输出像素数 | 2048（宽）×1536（高） |
像素尺寸 | 3.45μm × 3.45μm |
成像面积 | 7.1mm × 5.3mm |
探测波长范围 | 400～1700nm（全波段） |
快门方式 | 全局快门（Global Shutter） |
信噪比（参考） | 待定（TBD） |
输出接口 | USB3.0 批量传输 |
模数转换分辨率 | 12bit |
帧率 | 93fps（8bit 传输）47fps（12bit 传输） ※因处于开发阶段，数据为预估 |
曝光时间 | 13.04 微秒～2 秒 |
增益（模拟 / 数字） | 0～420※默认值为 0 （0～42 倍※默认值为 0 倍） |
ROI（计划支持）子采样（1/2）像素合并 | - ROI：仅支持垂直方向（水平方向由软件支持） |
触发拍摄（计划支持） | 开关状态：ON/OFF※默认值为 OFF |
镜像反转 | 开关状态：ON/OFF※默认值为 OFF（支持水平和垂直方向） |
工作模式 | 内部同步 |
镜头接口 | C 接口（C-Mount） |
外部 I/O 端子 | HR10A-7R-6S (73)（广濑（Hirose）制造） |
电源 | DC12V 外部输入 约 12W 以下 |
功耗 | 约 12W 以下 |
环境条件 | 工作温度 / 湿度：10～40℃/10～80%（无结露） 存储温度 / 湿度：0～60℃/10～95%（无结露） |
外形尺寸 | 71.6（宽）×61.5（高）×78.0（深）mm ※不含镜头、三脚架板及突起部分 |
重量 | 约 460g |
模拟 + 数字增益设置
本相机的传感器配备模拟增益和数字增益功能。
软件上的设定值范围为 0～420，对应增益倍数 0.0dB～42.0dB。
增益倍数计算公式：
Gain [dB] = 增益设定值 / 10.0 [dB]
当增益设定值≥180 时，数字增益将启用。

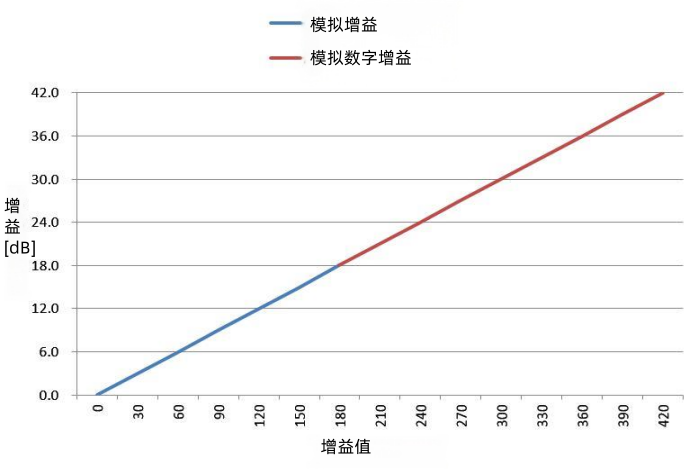

增益设定值与倍数 [dB] 的关系如下所示。

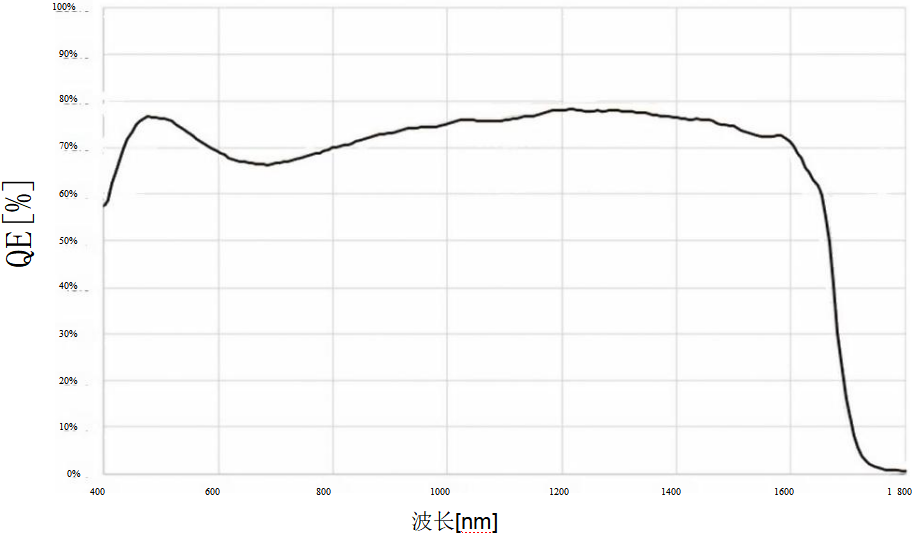

分光感度特性

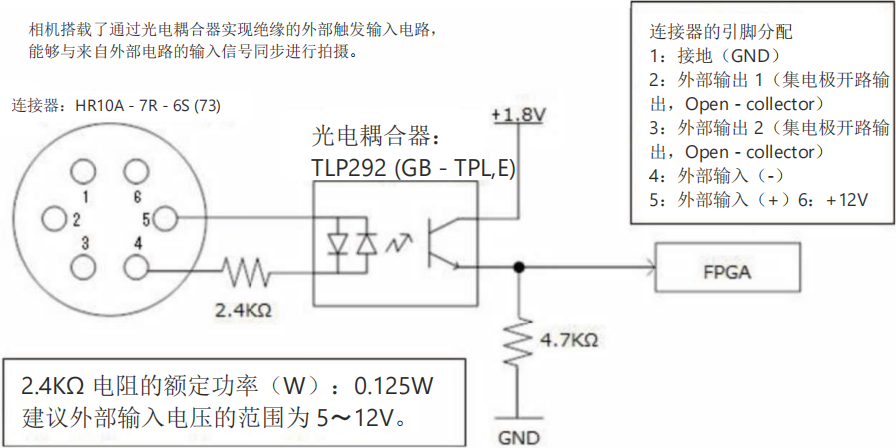

外部触发功能(配件选择)

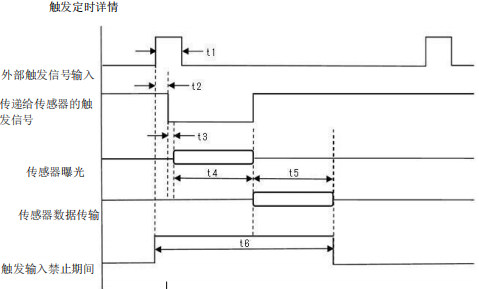

触发时序图
ITR模式
项目 | 时间 | |
t1 | 有效触发输入脉冲宽度 | ≥10μs |
t2 | 外部触发输入上升沿至传感器触发信号下降沿的光耦延迟（光耦隔离延迟） | ≤1μs |
t3 | 传感器触发信号下降沿至曝光开始的最大延迟 | ≤0.13μs |
t4 | 曝光时间 | 快门速度设定值 × 1H 时间（1H 为水平扫描周期，例如 2560 像素时 1H≈14μs） |
t5 | 数据传输时间（传感器→FPGA） | (9+ 有效垂直像素数) × 1H 时间 |
t6 | 触发输入禁止期 | T2+t3+t4+t5 |
1H = 6.52 微秒
连续输入触发信号时，请将触发信号的间隔设置得比 t6 更长 。
相机外形尺寸
传感器周边尺寸图

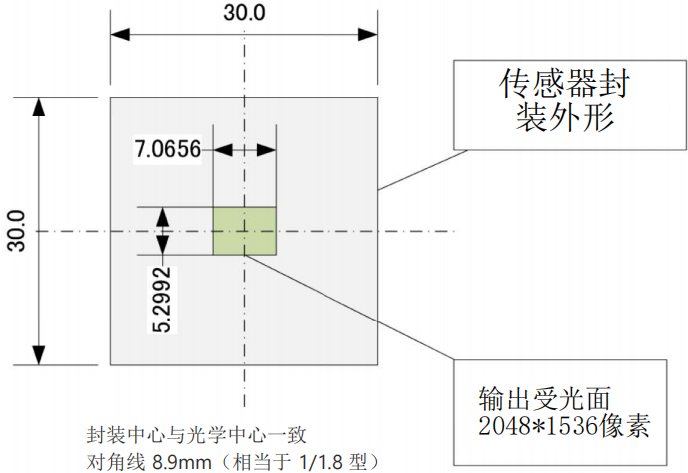

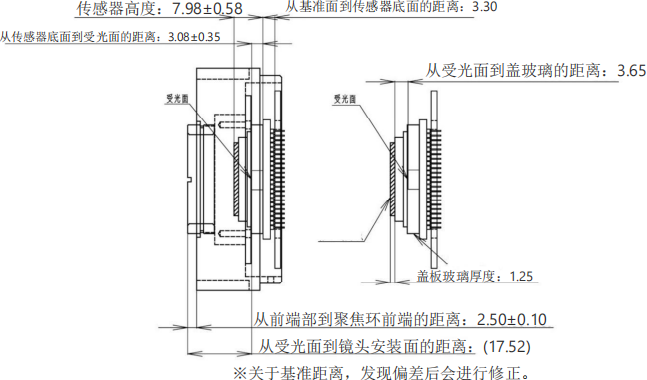

传感器封装与受光面位置
H = 3.45[um] * 2560 = 8832[um]
V =3.45[um] * 2048 = 7065.6[um]

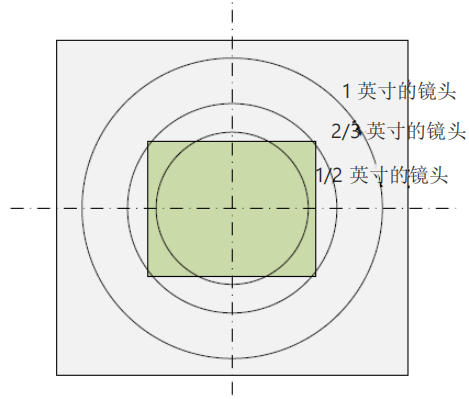

镜头对应视野范围（参考）
※上图以 1/2 英寸（φ8mm）、2/3 英寸（φ11mm）、1 英寸（φ15.8mm）传感器对角线尺寸作为对比参考，但实际视野范围会因镜头规格不同而存在差异。
1、主机控制器
本产品支持 USB3.0
若连接至 USB2.0 主机控制器，运行速度可能会极度下降，或出现无法正常运行的情况。
2、CPU
本产品的驱动程序支持 “x86” 或 “amd64” 架构的处理器 。由于 CPU 性能会影响图像的绘制速度和图像处理速度，建议尽可能使用高性能的 CPU 。
3、可用内存
查看软件会在内部保留可存储 4 - 8 张图像的缓冲区，因此至少需要有能存储约 8 张图像的可用内存容量 。
（※例如，对于 130 万像素的彩色相机，所需内存为 1280×1024×3×8 [字节] = 30 [MB] ）
尤其是使用高分辨率相机时，建议可用内存预留充足的余量 。
4、兼容操作系统
仅标准兼容 NT 系列 Windows（32 位 / 64 位），且已在 Windows 10 及更高版本的操作系统上完成标准运行测试 。
同时，推荐在 Windows 11 上使用 。
注意
(1) 推荐规格
若未满足上述推荐规格，可能无法以最大帧率进行图像采集。为充分发挥本产品的性能，还请准备符合上述推荐规格的电脑。
(2) 与其他 USB3.0 设备的并用
本产品采用批量传输（Bulk Transfer）模式。因此，若同时使用其他 USB3.0 设备，尤其是采用批量传输模式的 USB 存储器、USB 闪存盘、外置硬盘、外置 DVD 驱动器等，本产品的运行性能可能会大幅下降。
(3) USB3.0 线缆的延长
若使用市售的 USB3.0 延长线等来延长连接本产品，可能会导致 USB3.0 的传输带宽下降，无法达到足够的传输速度，进而出现帧率降低，或者本产品无法被识别的情况。
关于延长线的使用，除本公司推荐的线缆外，其他线缆均不在动作保证范围内。
这是由于电源线的稳压不足、数据线的阻抗不匹配所致。
