注意事项(关于本手册)

1.使用相机前，请仔细阅读本手册。

2.请将本手册放在随手可及之处，需要时随时查阅内容。

3.若手册丢失或损坏，请联系我们，我们将提供替换手册。

4.对于不当使用相机所产生的安全问题，我们不承担责任。

5.为了您的安全，请遵循本手册的操作说明。

6.所有内容可能会有变更。

7.本手册中的图片可能经过简化，以便于理解。

8.若您发现本手册中有不清楚的地方或错误，请联系我们。

9.未经我们许可，引用、复制或修改本手册的全部或部分内容均属禁止行为。

10.对于因使用我们的产品而导致您的利润损失或损害，我们不承担责任。

11.请知悉，我们的海外分支机构不提供维护或维修服务。

关于图标

为保障用户、其他人员及其财物的安全，请注意以下图标。

警告

若用户未遵循说明操作，可能会导致人身伤害或硬件损坏。

注意

若用户未遵循说明操作，可能会导致严重伤害甚至死亡。

安全使用须知

 警告

在以下情况下，请停止使用本产品并立即关闭电源，以防止火灾和触电风险。若产品存在故障，请联系我们进行维修或

更换。为了您的安全，请不要自行拆卸、改装或维修相机。

出现以下情况时，请立即停止使用产品并关闭电源：

1.产品冒烟、表面异常发热，或发出异常气味、声响。

2.有异物或水进入产品内部。

3.产品掉落并损坏。

请勿将产品放置在不稳定的表面上。产品可能会掉落，导致人员受伤。

请勿将产品暴露在蒸汽或烟雾中，以免发生触电和火灾。

请勿将产品放置在高温环境中，如车内或阳光直射处。高温可能会损坏相机，甚至引发火灾。

请避免掉落或撞击产品，否则产品可能会损坏。

请勿用湿手触摸线缆。这样做可能会导致触电。

相机使用时，请避免其表面持续接触皮肤。相机表面温度可能会导致烫伤。

其他注意事项

请勿让相机在强光（如太阳光）下长时间使用。即使产品未在使用时，也请勿将相机暴露在强光下，因为传感器可能会受损。

维护保养
用软布或纸巾擦拭表面灰尘。请勿使用酒精、天那水（稀释剂 ）或苯，以免损坏表面涂层。

电磁干扰

相机可能会对电视、收音机等电子设备产生干扰。请勿将相机放置在这类设备旁边

结构

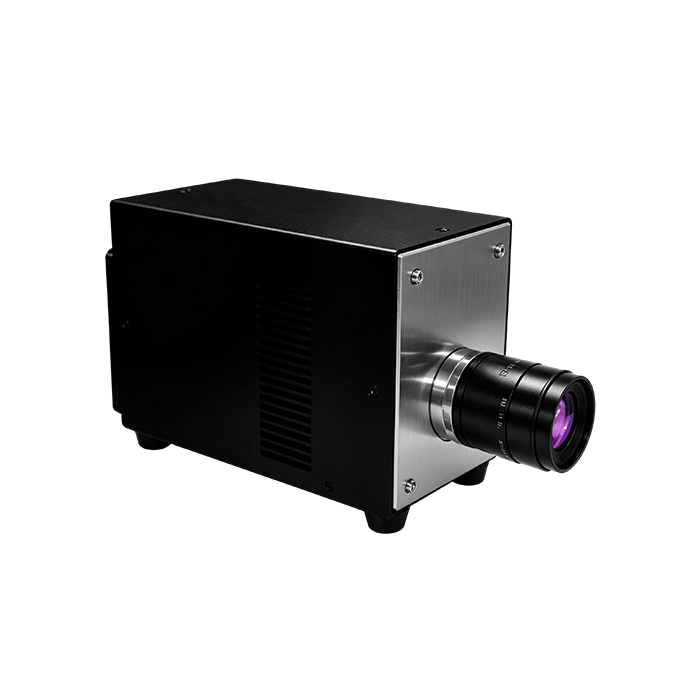

表 1 展示了 ARTCAM - 2350SWIR 的主要部件 。

表 1 ART CAM - 2350SWIR 的主要部件 * 1

*本产品不包含镜头、图像采集卡、USB3.0 线缆、转换器、台式电脑及笔记本电脑

（a）

（b）

（c）

图 1 ARTCAM - 2350SWIR 的三种类型

（a）适用于台式电脑的 CameraLink 帧采集卡 PCIe 板卡；

（b）适用于笔记本电脑的 CameraLink 帧采集卡 ExpressCard（扩展卡）；
（c）外置帧采集卡，可将 CameraLink 转换为 USB3 。

使用前准备
外观说明
图 2 所示为 ARTCAM - 2350SWIR 的外观示意图 。

设置

安装
安装 ARTCAM - 2350SWIR 相机机身时，使用图 3 中相机机身底部的螺孔 。

1.将相机机身固定在平面度小于 0.1 毫米的平板上。

2.使用一颗 3/8 - 16UNC 规格、长度小于 20 毫米的高强度螺丝 。

放置
将 ARTCAM - 2350SWIR 相机机身放置在通风良好的地方，且与墙壁保持适当距离，以防进风口或排气口被遮挡。请勿侧放，使进风口朝向顶部和 / 或底部。

连接

电源线
使用随附的电源线将 ARTCAM - 2350SWIR 连接到 DC +24V 电源。请注意电源线的极性。

相机侧：一个 4 针圆形插座连接器

电源侧：连接到 GST280A24 （这里 “GST280A24” 若有具体设备含义，需结合实际，可能是特定电源型号等，按原文翻译呈现 ）

·

CameraLink 线缆

1. 在电脑中安装帧采集卡（采集板或采集卡）。

2. 使用随附的 CameraLink 线缆，将 ARTCAM-2350SWIR 与帧采集卡或可将 CameraLink 转换为 USB3 的外置帧采集卡相连接。

3. 用固定螺丝将线缆固定。

相机侧：SDR 型连接器

帧采集卡侧：MDR 型连接器（适用于采集板）或 SDR 型连接器（适用于采集卡）

（a）ARTCAM-2350SWIR 后面板的 CameraLink 连接

（b）CameraLink 线缆的 SDR/MDR 型连接器示意图

（c）CameraLink 线缆的引脚分配表 。

镜头

准备一个在放大倍率、视场方面符合物镜性能要求的镜头，然后将该镜头安装到 ARTCAM-2350SWIR 的前面板上。

镜头安装类型：C 型接口（C - mount ）

注意事项：安装镜头时，在 C 型接口的法兰处，旋入深度不要超过 10 毫米。旋入过深可能会导致焦平面阵列（FPA ）损坏 。

外部触发输入与报警输出

若需使用外部触发输入或外部报警输出功能，请使用 ARTCAM-2350SWIR 后面板上的触发 / 报警连接器。

技术规格

*1：缺陷像素包括在制造过程中已修正的像素以及输出值为零的像素。

*2：原则上，缺陷像素的数量会随着时间的推移而增加。

*3.：交流适配器（GST280A24）规格

操作

启动

1.确认 ARTCAM-2350SWIR、各类线缆与帧采集卡之间的连接无误后，开启电脑和电源。
2.通过电源为 ARTCAM-2350SWIR 提供 + 24V 电压。
3.等待约 5 分钟，直至设备稳定。
4.在电脑中运行随附 CD 中的图像采集示例软件。可通过该软件进行相机设置、图像采集及监控操作。
关于上述软件的使用方法，请参考随附 CD 中的《图像采集示例软件用户指南》。

关机
1.关闭电源。
2.若 ARTCAM-2350SWIR 将长时间不使用，建议从交流电源插座上拔下插头。

外部触发输入
ARTCAM-2350SWIR 不仅可通过内部时钟采集图像，还可通过外部触发信号采集图像。其电路采用光耦隔离输入设计。每当触发信号升至直流 + 24V 时，相机将按照当前设置的曝光时间执行一次拍摄。

外部报警输出
通过软件不仅可以监控 ARTCAM-2350SWIR 的内部状态，还能使其输出报警信号。其电路采用光耦隔离的集电极开路设计。当 ARTCAM-2350SWIR 发生任何故障时，输出引脚将发生短路。

维护

相机机身
清洁相机机身时，需先断开所有线缆连接，并在镜头接口上安装镜头盖。连接线缆时清洁机身可能导致触电。请使用无纺布等不易产生灰尘的布料进行清洁。请勿使用酒精、稀释剂、苯以及强酸性或强碱性化学试剂进行清洁。

空气过滤器
当 ARTCAM-2350SWIR 后面板的空气过滤器被污染或堵塞时，需按照图 8 所示，将过滤器连同固定架一并取下进行清洁。若空气过滤器脏污严重需要更换，请与我们联系。
