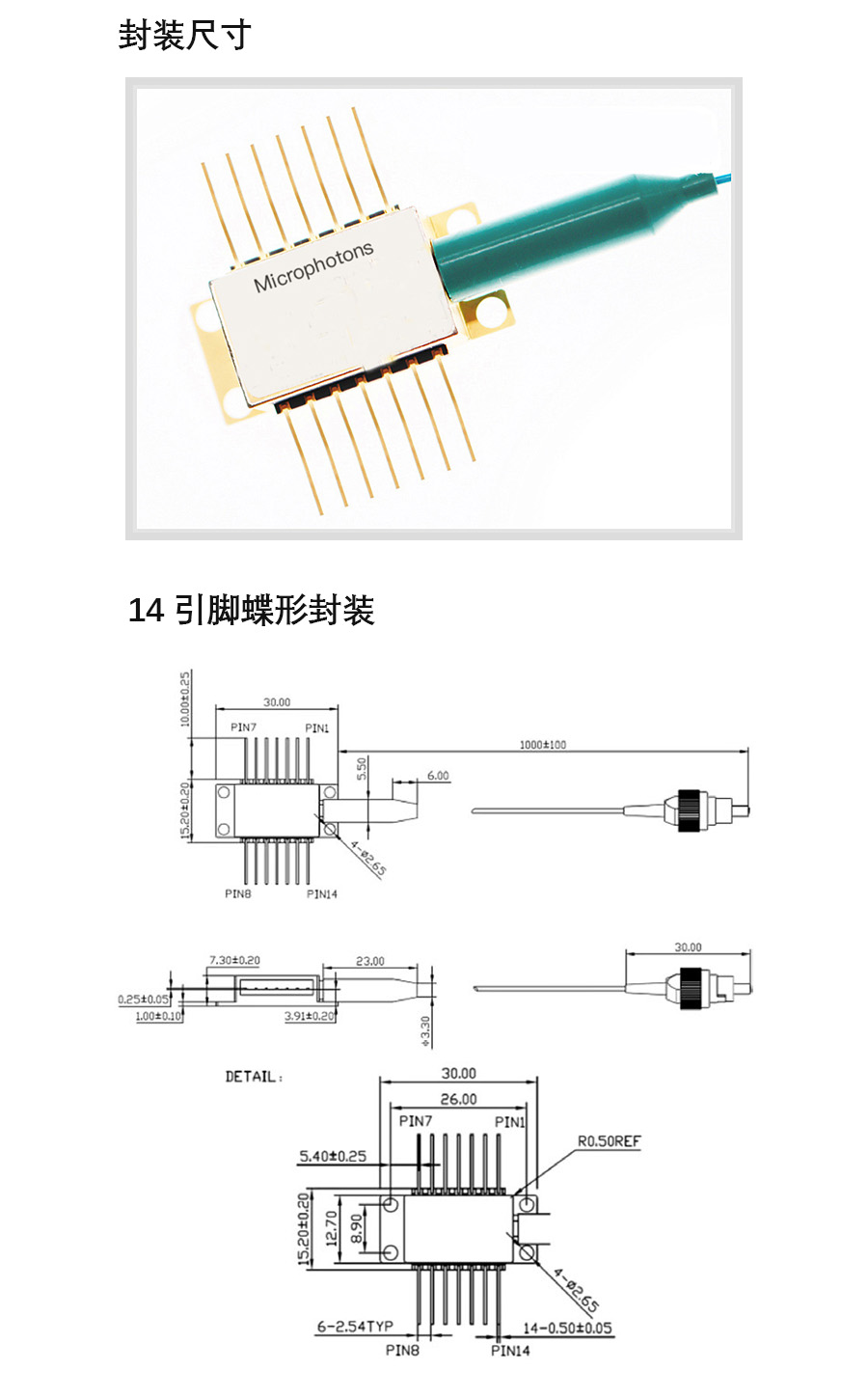

筱晓光子的 PL-DBR-1580-30-1-SA-14BF 型分布布拉格反射（DBR）激光器是一款单频激光二极管，非常适用于低噪声泵浦应用、二次谐波产生、时间分辨荧光光谱分析以及光纤传感领域。 PL-DBR-1580-PA 型激光器集成了光学隔离器、热电制冷器（TEC）、热敏电阻和监控光电二极管，采用 14 引脚蝶形封装，配备 SMF-28E 单模光纤和 FC/APC 连接器。
产品特点8nm可调带宽；高边模抑制比；低功耗；高波长稳定性；快速波长切换
产品货号无
应用领域密集波分复用（DWDM） | 光纤传感 | 量子通信（QKD） | 激光雷达 | 科研级光谱实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长 光谱宽度
1570-1580nm 3MHz
电气 / 光学特性（衬底温度 = 25°C，除非另有说明，否则为连续波偏置）
·参数 | 最小值 | 标准 | 最大 | 单位 |
·光输出功率 * a | 30 | 40 | - | mW |
·中心波长（可定制） | 1570 | 1575 | 1580 | nm |
·波长调谐范围 | 6 | 8 | nm | |
·波长调谐速率 | - | - | 10 | ms |
·光谱宽度 | - | 3 | -- | MHz |
·射频直接调制速率 | - | 10 | - | Gb/s |
·阈值电流 | - | 40 | - | mA |
·偏振消光比 | 20 | - | - | dB |
·边模抑制比 | 40 | 50 | - | dB |
·相对强度噪声 | - | - | -135 | dB/Hz |
·芯片温度 | 10 | 25 | 40 | ℃ |
·工作温度 | -5 | - | +75 | ℃ |
·存储温度 | -40 | - | +85 | ℃ |
A. 测试驱动电流 @250mA
B. 测试驱动电流 @150mA，自外差延时光纤@25km
绝对最大额定值
激光器部分 | 电流工作范围 | 绝对最大额定值 | |
连续波（C.W.）范围（mA） | 电流（mA） | 电压（V） | |
增益 | 100-250 | 350 | 2 |
后光栅 | 0-90 | 120 | 2 |
相位调谐 | 0-5 | 10 | 2 |
针脚定义
针脚 | 功能 | 针脚 | 功能 |
1 | 热敏电阻 | 8 | 外壳接地 |
2 | 热敏电阻 | 9 | 外壳接地 |
3 | 激光二极管阴极（-） | 10 | 空脚（NC，No Connection） |
4 | 监控光电二极管阳极 | 11 | 增益 |
5 | 监控光电二极管阴极 | 12 | 光栅 |
6 | 热电制冷器正极（+） | 13 | 增益 |
7 | 热电制冷器负极（-） | 14 | 相位 |
调谐特性曲线图（调谐范围 8.5-10nm）
光功率 - 电流 - 电压
分布布拉格反射（DBR）激光器线宽测试结果
光栅调谐电流（波长方向）
购买信息
PL-DBR-□□□□-☆-▽-XX
□□□□:Wavelength
1570:1570nm
*****
1580:1580nm
☆:Output Power
30:30mW
50:50mW
▽:Wavelength Tolerance
1:±1nm
2:±2nm
XX:Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
