首页 半导体二极管 SOA二极管 800-1000nmSOA二极管 840nm半导体光放大器 840nm半导体光放大器，非线性

    • 840nm半导体光放大器，非线性

    PL-SOA-A-A81-W0840-SASA 是一款偏振不敏感的光放大器，采用先进的外延片生长和光电封装技术，可在较宽的光谱带宽内实现高输出饱和功率、低噪声系数和大增益。

    产品特点宽光学带宽；高输出功率；低偏振敏感度；多量子阱（MQW）结构

    产品货号无

    应用领域电信和数据通信 | 全光信号处理 | 通信 | 传感

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 光谱宽度

    820-830nm 20-30nm

  • 尺寸图
    • 详细参数

    激光器规格

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    项

    符号

    测试条件

    Min. 值

    典型值

    Max. 值

    单位

    光纤间增益

    G

    CW, IF = 300mA

    20

    24

    28

    dB

    正向电流

    IF



    300

    350

    mA

    正向电压

    VF




    2.5

    V

    中心波长

    λc

    CW, IF = 300mA

    820

    825

    830

    nm

    光谱宽度

    Δλ

    CW, IF = 300mA

    20

    25

    30

    nm

    饱和功率

    PS

    CW, IF = 300mA

    8

    9

    10

    dBm

    噪声系数

    NF

    CW, IF = 300mA

    7

    8

    9

    dB

    增益纹波

    δG

    CW, IF = 300mA


    1

    2

    dB

    偏振相关增益

    PDG

    CW, IF = 300mA


    10


    dB

    制冷器电压

    VC

    IF=EOL, TC=70°C



    2.7

    V

    制冷器电流

    IC

    IF=EOL, TC=70°C



    1.4

    A

    热阻

    Ro

    TLD=25°C, B=3900±100K

    9.5

    10.0

    10.5

    kΩ



    绝对最大额定参数

    项

    符号

    额定值

    单位

    LD正向电流

    If

    400

    mA

    LD反向电压

    Vr

    1.8

    V

    工作温度

    TC

    -20 to +70

    °C

    存储温度

    Tstg

    -20 to +85

    °C

    冷却电流

    IC

    1.4

    A

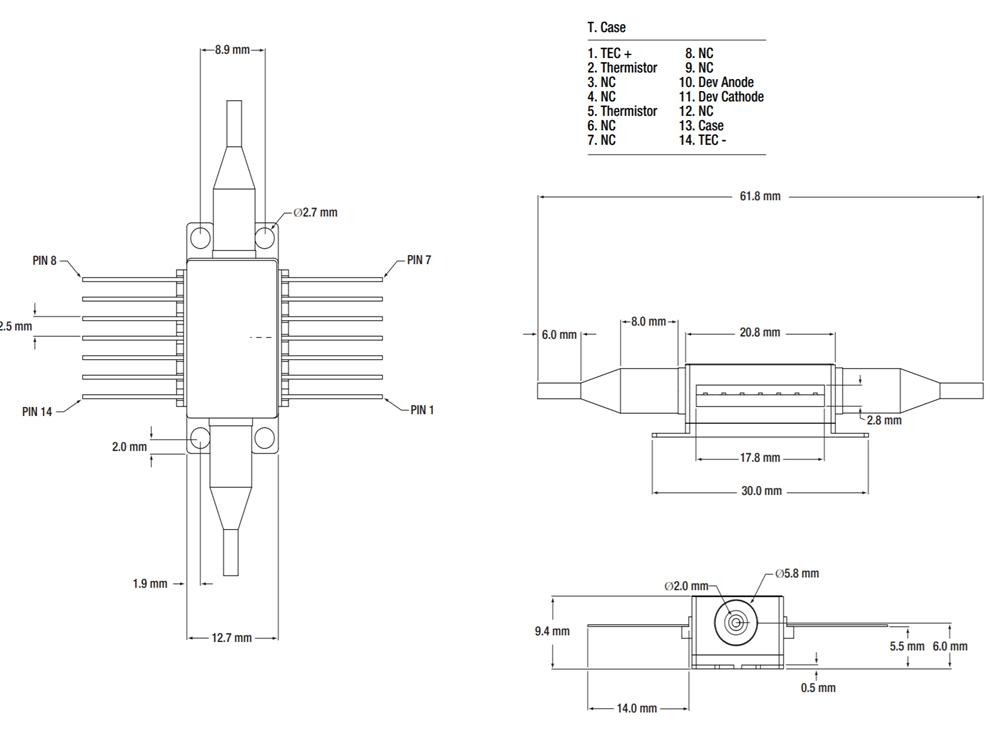

    尺寸图

    尺寸和引脚定义




    1

    Thermoelectric Cooler (+)

    8

    N/C

    2

    Thermistor

    9

    N/C

    3

    NA

    10

    SOA Anode (+)

    4

    NA

    11

    SOA Cathode (‒)

    5

    Thermistor

    12

    N/C

    6

    N/C

    13

    Case Ground

    7

    N/C

    14

    Thermoelectric Cooler (-)



    订购信息

    订购信息

    PL-SOA-☆-A8▽-W□□□□-XX

    ☆ ： Output Power

    A: 5dbm

    B: 10dbm

    ▽：Spectral Width

    1：60-70nm

    2：30-40nm

    □□□□：Wavelength

    680:680nm

    910: 910nm

    * * * * *

    1550:1550nm

    1650:1650nm

    XX: Fiber and Connector Type

    SASA=(HI780+ FC/APC)+(HI780+ FC/APC)

    SPSP=(HI780+ FC/PC)+(HI780+ FC/PC)

    PPPP=(PM Fiber+ FC/PC)+(PM Fiber+ FC/PC)

    PAPA=(PM Fiber+ FC/APC)+(PM Fiber+ FC/APC)
