    • 655nm FP 激光二极管

    PL-FP-655-1-A81-PA 是一款单模激光二极管模块，专为光学测量和通信设计。该激光器采用 14 引脚标准蝶形封装，内置监控光电二极管和热电制冷器（TEC），并与 PM Fiber 光纤耦合。此模块尾纤为 0.7-1.0 米长的单模保偏光纤，接口为 FC/APC 连接器。

    产品特点光输出功率：30 毫瓦；FC-APC 连接器；14 引脚蝶形封装；高效耦合至单模光纤；连续波（CW）或脉冲工作模式；内置监控光电二极管（PD）和热电制冷器（TEC）；单模（SM）或保偏（PM）光纤（直径 0.9 毫米）

    产品货号无

    应用领域光纤传输系统 | 激光干涉测量 | 激光指示 | 测试光源

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 连接器

    655nm FC/APC

  • 尺寸图
    • 详细参数

    电气 / 光学特性（衬底温度 = 25°C，除非另有说明，否则为连续波偏置）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    中心波长

    λ

    652

    655

    658

    nm

    光谱宽度

    Δλ

    0.6

    0.8

    1.2

    nm

    阈值电流

    Ith


    20

    30

    mA

    工作电流

    Iop


    120

    150

    mA

    光纤输出功率

    Pf

    10

    20

    30

    mW

    光电二极管暗电流（反向电压 VRD=5V 时）

    Id



    0.1

    uA

    消光比（保偏版本）

    PER

    17

    20


    dB

    耦合光纤类型

    PM Fiber

    正向电压

    Vf


    1.8

    2.5

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/℃

    连接器

    FC/APC

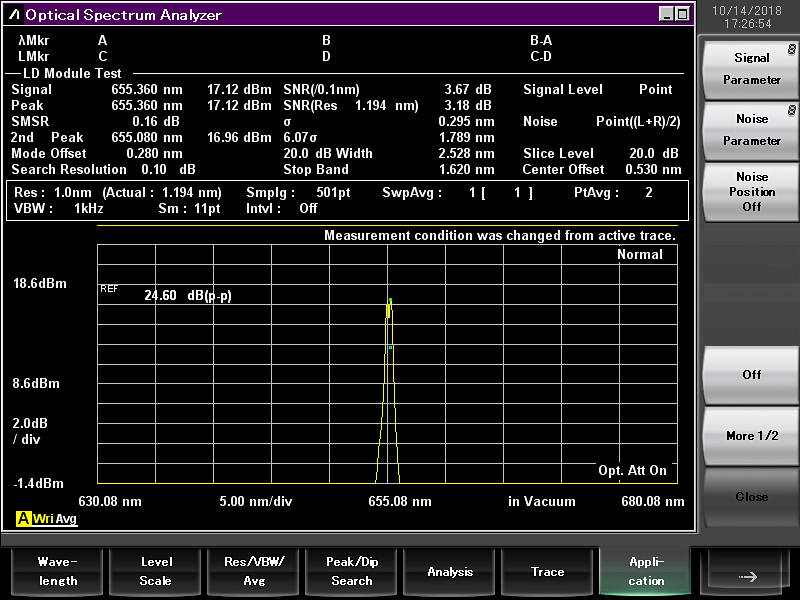

    光谱

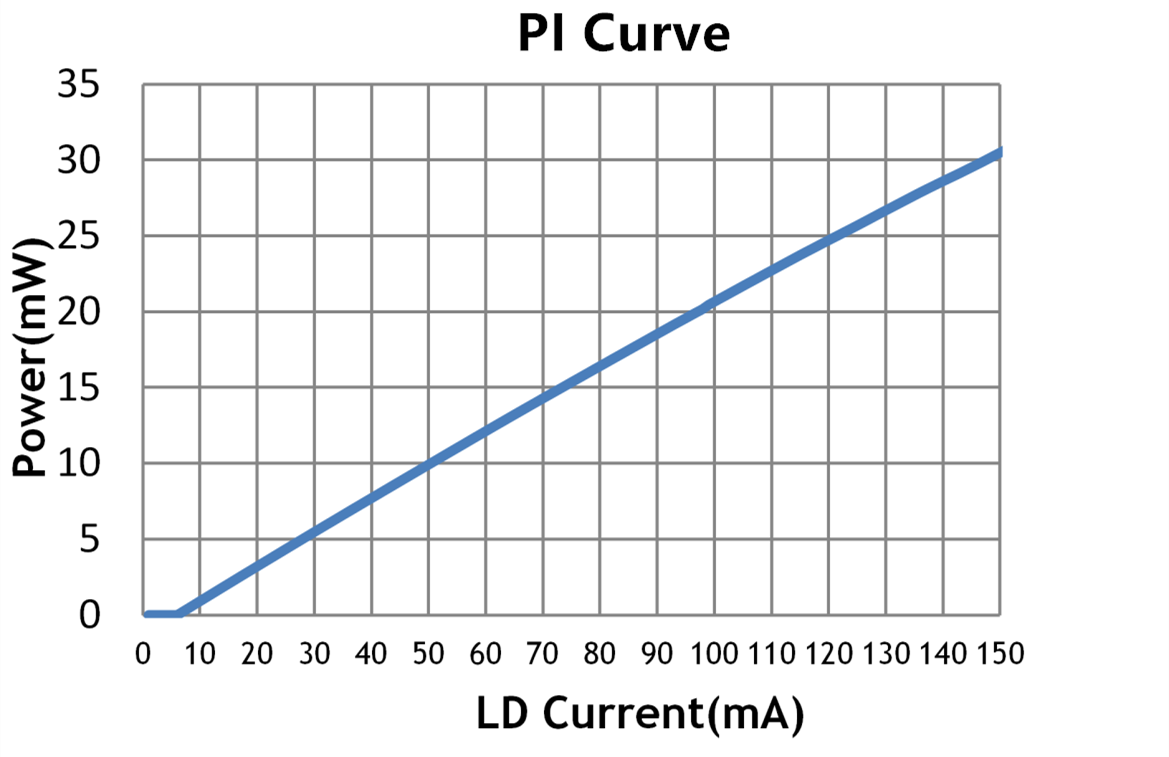

    光功率 - 电流曲线

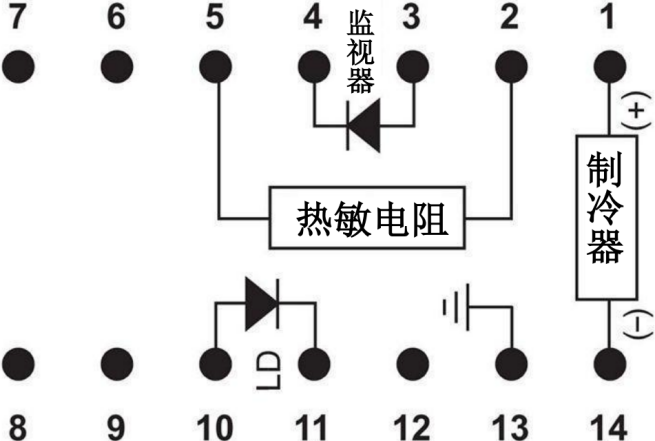

    针脚类型




    1

    热电制冷器（正极）

    8

    N/C

    2

    热敏电阻

    9

    N/C

    3

    监测光电二极管阳极（负极）

    10

    激光二极管（正极）

    4

    监测光电二极管阴极（正极）

    11

    激光二极管（负极）

    5

    热敏电阻

    12

    N/C

    6

    N/C

    13

    外壳接地

    7

    N/C

    14

    热电制冷器（负极）


    绝对最大额定值

    项目

    单位

    最小值

    典型值

    最大值

    外壳温度

    ℃

    -20

    25

    70

    芯片温度

    ℃

    +10

    25

    40

    工作电流

    mA

    0

    120

    150

    正向电压

    V

    0.8

    1.2

    1.8

    半导体制冷器（TEC）电流

    A

    -

    1.2

    1.4

    激光二极管（LD）反向电压

    V

    -

    -

    1.8

    光电二极管（PD）反向电压

    V

    -

    -

    10


    购买信息

    PL-FP-□□□□-☆-A8▽-XX

    □□□□：Wavelength

    405:405nm

    633:633nm

    655:655nm

    680:680nm

    850:850nm

    *****

    1550：1550nm

    ☆ ：Output Power

    1：20mW

    2：30mW

    ▽：Wavelength Tolerance 1：±1nm

    2：±2nm

    XX: Fiber and Connector Type SA=SM600+ FC/APC

    SP=SM600+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC
