垂直腔面发射激光器（Vertical-Cavity Surface-Emitting Laser, VCSEL）是一种以砷化镓半导体材料为基础研制的半导体激光器，其激光垂直于顶面发射，与发光二极管（LED）和激光二极管（LD）存在本质区别；它由反射镜面、有源层及金属接触层构成，其中两个发射镜分别为 P 型和 N 型布拉格反射器（DBR），有源区由量子阱组成，在 P 型 DBR 的外表面制备金属接触层以形成欧姆接触，并在 P 型 DBR 上开设圆形出光口用于激光输出；该激光器具有远场发散角小、光束窄且呈圆形，阈值电流低、调制频率高（可达 300kHz），以及通过改变激光电流和温度可实现波长调谐等特性，其封装内部集成了热电制冷器（TEC）和光电探测器（PD），专为高速光纤应用场景设计。
产品特点7 引脚设计；非球面透镜帽；集成半导体制冷器（TEC），控制温度稳定性；输出功率 1.6 毫瓦；单模，可通过 C-L 波段；支持单模工作且可覆盖 C-L 波段；宽光谱调谐范围：＞8 纳米； 快速波长调谐（～100 KHz

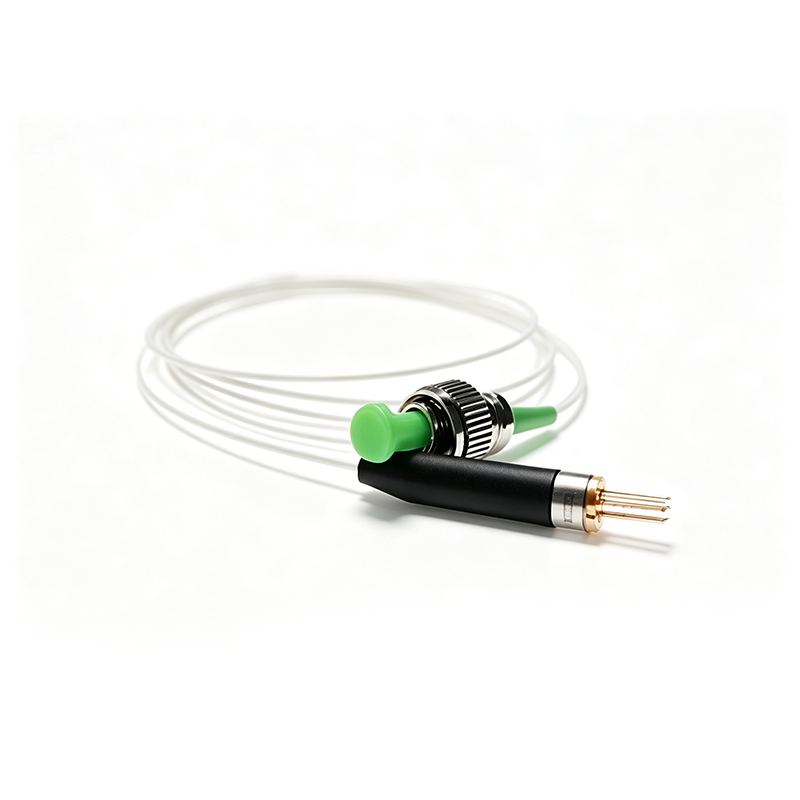

产品型号PL-VCSEL-1403-1-A81
应用领域可调谐二极管激光吸收光谱（TDLAS）气体测量系统人脸识别激光雷达数据中心、云计算
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
相关产品
无
无
电光特性
条件：P=20°C，IOP=2.0mA，除非另有说明（P = 芯片背面温度，由半导体制冷器（TEC）控制）
参数 | 符号 | 值 | 单位 | ||
最小值 | 典型值 | 最大值 | |||
25°C 时的峰值光输出功率 | P | 1 | 1.6 | mW | |
工作偏置电流 | Iop | 0 | 18 | 25 | mA |
工作温度范围 | Top | -40 | 25 | 85 | °C |
阈值电流 | Ith | 8 | 12 | mA | |
斜率效率（连续波，TC=25°C） | Se | 0.14 | 0.18 | mW/mA | |
激光器驱动电压 | VCC | 0 | 1.5 | 2.5 | V |
电阻 | RS | 50 | Ω | ||
中心波长（请在订单中注明所需中心波长） | Δλ | 1400 | 1410 | nm | |
保证调谐范围 (施加正向电压会降低峰值波长） | λ | 8 | 10 | nm | |
最大频率调谐响应 | fmax | 100 | 200 | - | KHz |
边模抑制比 | SMSR | 30 | 40 | dB | |
宽度（-3dB 半高全宽），连续偏置 = IOP | σ | 300 | MHz | ||
相对强度噪声 | RIN | -128 | dB/Hz | ||
调谐电压 | Vture | 0 | Test Sheet | Test Sheet | V |
调谐电流 | Itune | 0 | - | 100 | μA |
半导体制冷器电压 | VTEC | 0.35 | 1.5 | V | |
半导体制冷器电流 | ITEC | 0.05 | 0.6 | A | |
实验数
据我们已对垂直腔面发射激光器（VCSEL）开展了相关实验，测量了该激光器的电压、电流与波长及频率之间的关系。
光谱
工作偏置电流 = 19 毫安，25℃下连续波（0-+15 伏）
光功率 - 电流曲线（温度为 25°C 时）
电流与波长的关系:
调谐特性
我们保持电压恒定，将电流从 13 毫安调节至 25 毫安，每间隔 3 毫安测试一次。结果发现，调节电流时波长变化显著，且呈现出正向线性曲线关系。

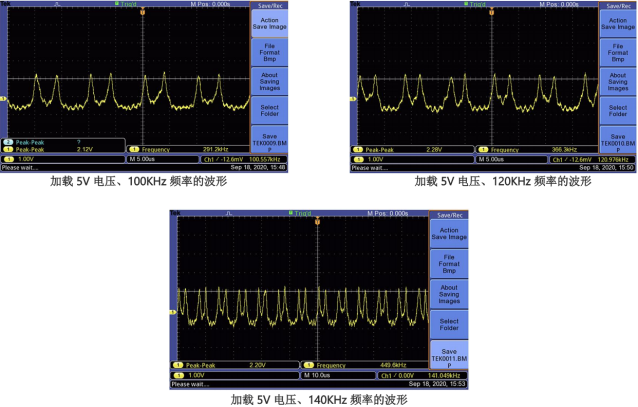

不同频率下的负载变化
施加固定 5V 电压，调节频率值，得到上图。我们的调制频率极高，能够承载更多信息，且响应速度更快。

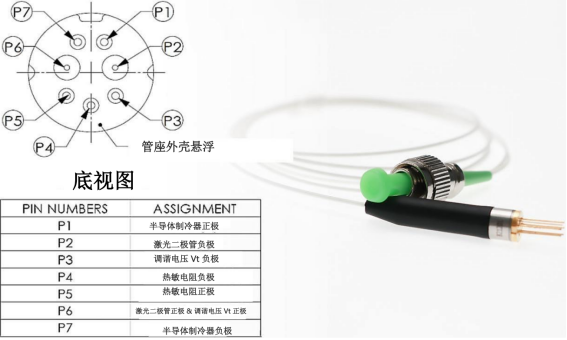

引脚定义
垂直腔面发射激光器（VCSEL）的产生主要由三部分组成，即激光工作物质、泵浦源和光学谐振腔。泵浦源用于激发工作物质，使粒子数发生反转并产生激光。通过底部和顶部反射镜构成的谐振腔，激光在腔内发生振荡并被放大，最终从顶部反射镜输出；输出光仅集中在中间无氧化层的部分，从而形成垂直方向的激光发射，进而获得具有一定功率的稳定、连续且高质量的激光。
订购信息
PL-VCSEL-W□□□□-☆-A8▽
□□□□: Wavelength
0760: 760nm
0795: 794.7nm
*****
1310: 1310nm
1567: 1567nm
☆ : TEC
0: Without TEC
1: With TEC
▽: Wavelength Tolerance
1: ±0.5nm
2: ±1.5nm
