    • 795nmVCSEL发射激光器

    PL-VCSEL-795-1-1-SA-14BF 是一款垂直发射的单模二极管激光器，采用 MOVPE（金属有机气相外延）技术生长，以 GaAsP/AlGaAs（砷化镓磷 / 铝镓砷）为材料。该芯片采用 14 引脚蝶形封装，内置 TEC（热电制冷器）和 PD（光电探测器）。通过调节激光电流和温度可实现波长调谐。 我们的 850nm 单模垂直腔面发射激光器（VCSEL）专为高速、高性能通信应用而设计。

    产品特点电学和光学特性受温度影响较小；数据速率覆盖 OC-3 至 OC-48；垂直腔面发射激光器；内置热电制冷器、热敏电阻及静电防护；线宽窄；借助热电制冷器，可实现 2nm 的调谐范围

    产品型号PL-VCSEL-0795-1-1-BFSA

    应用领域长途接入网局域网千兆以太网

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长

    795nm

  • 尺寸图
    • 详细参数

    激光器规格

    条件：除非另有说明，否则芯片背面温度（TO P）为 20℃，工作电流（IO P）为 2.0mA

    （TO P = 芯片背面温度，由半导体制冷器（TEC）控制）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    备注

    发射波长

    λR

    795

    阈值电流

    ITH


    1


    mA


    输出功率

    Popt


    0.1

    0.2

    mW


    阈值电压

    UTH


    1.8


    V


    驱动电流

    IOP



    3

    mA

    Popt = 0.1 mW

    激光电压

    UOP


    2


    V

    Popt = 0.1mW

    电光转换效率

    ηWP


    12


    %

    Popt = 0.1mW

    斜率效率

    ηS


    0.3


    W/A


    差分串联电阻

    RS


    300

    500

    Ω

    Popt = 0.3 mW

    3dB 带宽

    V3dB

    0.10



    GHz

    Popt = 0.3 mW Due to ESD protection diode

    相对强度噪声

    RIN


    -130

    -120

    dB/Hz

    Popt = 0.3 mW @ 1 GHz

    电流调谐波长范围



    0.6


    nm/mA


    温度调谐波长范围



    0.06


    nm/K


    热阻（VCSEL 芯片）

    Rthermal

    3


    5

    K/mW


    边模抑制比


    25



    dB

    I = 2 mA

    光束发散角

    θ

    10


    25

    °

    Popt = 0.1mW, full width 1/e2

    光谱线宽



    100


    MHz

    Popt = 0.1 mW



    热电制冷器（TEC）特性

    单位

    最小值

    典型值

    最大值

    备注

    热电制冷器电流

    mA

    -150(Heating)


    +300 (Cooling)

    Proper Heart Sink Required

    NTC 热敏电阻阻值

    KΩ

    9.5

    10.0

    10.5

    T=25°C @10 KΩ

    NTC 热敏电阻阻值（公式）

    KΩ

    10/exp{3892-(1/289K-I/TOP)}





    光谱




    光功率 - 电流曲线（温度为 25°C 时）


    调谐特性


    光束质量


    2D


    3D



    基于热电制冷器（TEC）电流的温度 / 波长调谐

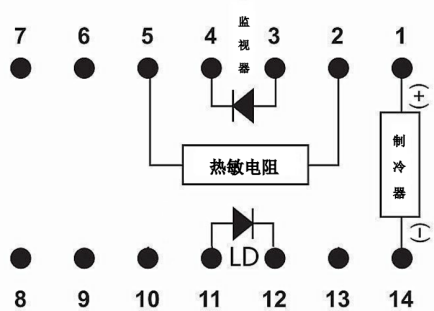

    引脚定义






    1

    TEC (+)

    8

    N/C

    2

    热敏电阻

    9

    N/C

    3

    光电探测器（PD）监控阳极 (-)

    10

    N/C

    4

    光电探测器（PD）监控阴极 (+)

    11

    激光阳极 (+)

    5

    热敏电阻

    12

    激光阴极 (–)

    6

    N/C

    13

    N/C

    7

    N/C

    14

    TEC (–)


    绝对最大额定值

    项

    单位

    最小值

    典型值

    最大值

    存储温度

    ℃

    -40

    25

    125

    芯片温度

    ℃

    +10

    25

    40

    工作电流

    mA

    0

    2

    2.5

    正向电压

    V

    0.8

    1.2

    1.8

    半导体制冷器（TEC）电流

    mA

    -150

    -

    +300

    焊接温度 *

    ℃

    100

    130

    270

    功耗

    mW

    -

    -

    5

    （* 半导体制冷器（TEC）的温度必须低于 150℃）


    订购信息

    PL-VCSEL- □□□□-☆-▽-XXXX

    □□□□：Wavelength

    0760: 760nm

    0795: 795nm

    *****

    1653.7: 1653.7nm

    ☆ ：TEC

    0：Without TEC

    1：With TEC

    ▽：Wavelength Tolerance

    1：±0.5nm

    2：±1.5nm

    XXXX: Fiber and Connector Type

    FS=Free Space

    BFSA=Butterfly Package with HI780+ FC/APC

    CPSA=Coaxial Package with HI780+ FC/APC

    BFSP=Butterfly Package with HI780+ FC/PC

    CPSP=Coaxial Package with HI780+ FC/PC

    BFPP=PM Fiber+ FC/PC

    BFPA=PM Fiber+ FC/APC
