光纤电场传感器

EOFS 电场传感器对几十 Hz 至 40 GHz 的电场具有模拟响应。该传感器基于电光晶体与双光纤准直器的封装结构，完全由非金属材料构成，具有超高的电损伤阈值（＞10 MV/m，功率密度＞10 W /cm2 ），且能适应恶劣环境，包括耐受特定温度、压力条件，可在液体中使用，还能抵御 X 射线和伽马射线的影响。由于不会对电场造成干扰，其测量结果具有高保真度。我们生产的水平和垂直传感器可实现三维电场检测。我们提供多种封装配置，适用于通用场景、液体浸没环境、真空室兼容需求、介电常数匹配场景，还可定制三维矢量传感功能。定制设计是我们的专长。读出单元（ PEFS）单独销售。其工作原理是通过光纤发射激光束，检测在电场作用下光强的变化。该读出单元具备多通道能力。该系统非常适合在高要求应用中对电场进行远程、非侵入式测量。

产品特点无金属部件；无源式；微型化；光纤读出；高抗冲击，振动性能；高灵敏度；宽频带；高损伤阈值

产品货号无

应用领域PAA 雷达测试 | 天线特性表征 | 等离子体工艺控制 | 军用主动拒止系统

产品单价联系客服询价

到货日期请咨询客服获得货期

产品库存请咨询客服

Daisy

电话：18602170419

邮箱：moli@microphotons.com

加入询价单在线咨询

相关产品

光电场传感系统

主要参数
详细参数
可选配置表
资料下载

主要参数

核心参数

频率带宽

超高频：18GHz；低频：250MHz

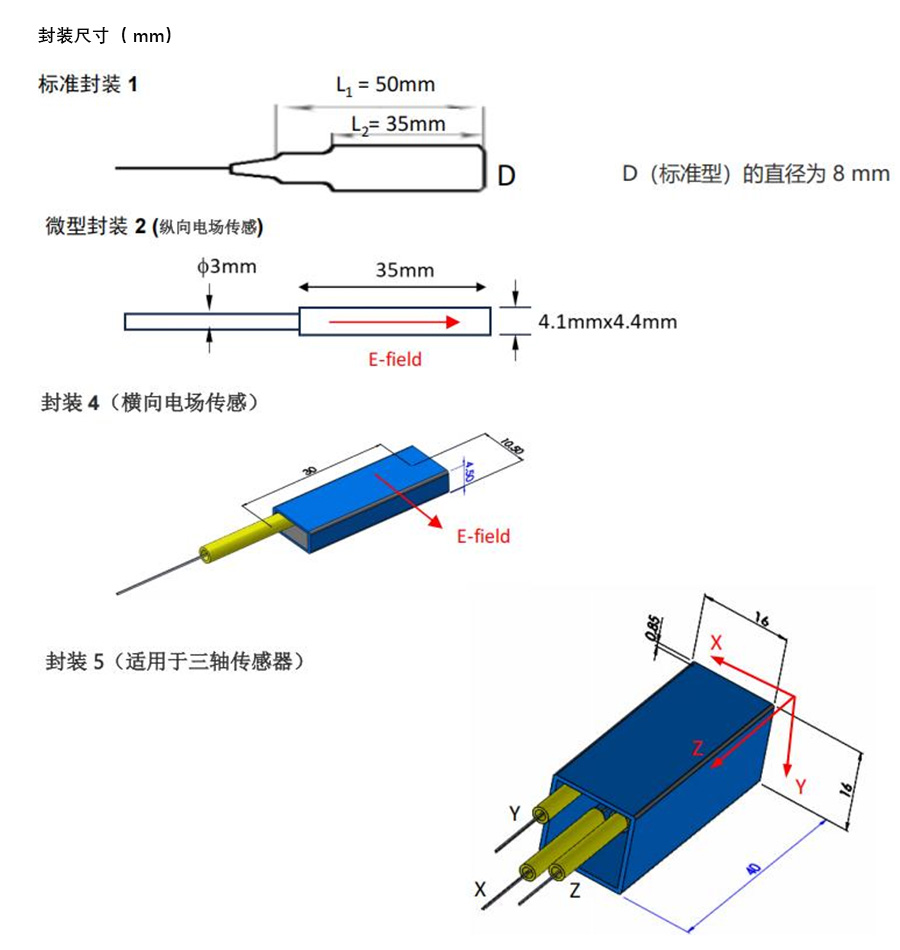

尺寸图

详细参数

规格参数

参数	细分项	Min.值	典型值	Max.值	单位
频率带宽	超高频		18	40	GHz
	高频			7	GHz
	低频		250	500	MHz
灵敏度<sup>[1]</sup>	超高频	500<sup>[2]</sup>	200		mV/m-Hz<sup>1/2</sup>
	高频		100		mV/m-Hz<sup>1/2</sup>
	低频		60		mV/m-Hz<sup>1/2</sup>
	超高频		100	1000<sup>[2]</sup>	MHz
	高频		10		MHz
	低频		30<sup>[3]</sup>		Hz
			200		kV/m
				5	MV/m
			见设计
	高频			40	GHz

注：

[1] 低频（测量）通过读出系统（PEFS）在 50 GHz 下测定，高频（测量）通过该系统在 1 GHz 下测定。

[2] 针对 40 Hz ，通过 PEFS 测定。

[3] 当频率 f < 50 Hz 时，灵敏度会显著下降。

[4] z大可探测电场可提升至 2 MV / m ，详情请联系我们。

应用说明

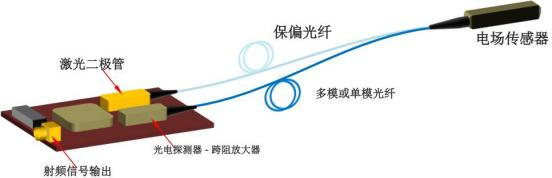

电场测量系统配置

使用光纤传感器（EOFS）和读出系统进行电场检测的流程十分简便，具体如下。光子电场测量系统（PEFS ，单独销售）由一个激光二极管（LD）、一个带放大器的光电探测器（PD），以及用户自备的示波器或射频频谱分析仪（未在下图中显示）组成。对于弱电场测量，射频频谱分析仪为必备设备。


与光纤耦合的激光二极管（ LD）与光纤电场传感器相连，传感器输出的探测激光与读出模块（ PEFS）中的光电探测器（ PD）相连。光电探测器输出的电信号需连接到示波器或频谱分析仪上，以实现电场测量。由于输出电信号高度依赖激光功率、光电探测器（ PD）和跨阻放大器（TIA）的性能，所以若要进行定量测量，必须对测量装置进行校准。

EOFS 校准

为了对光纤传感器 EOFS 及模块进行特性表征 / 校准，必须使用横电磁波（TEM）小室或平行电极，其示意图分别如图 2 和图 3 所示。

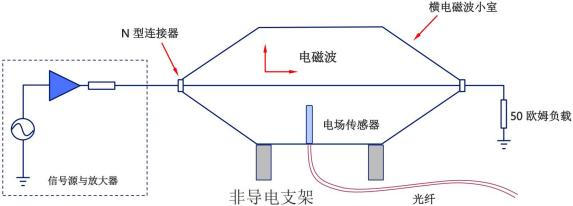

图 2 ：在横电磁波（TEM）小室中搭建的 EOFS（高频）装置示意图

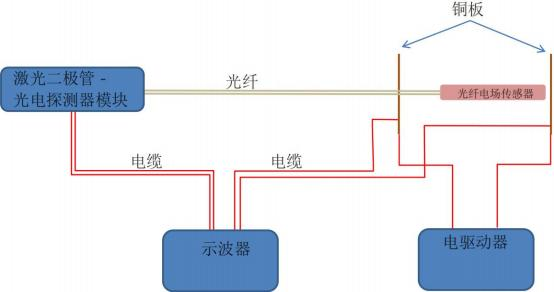

图 3 ：低频电场测量示意图

系统校准

传感器的响应度很大程度上取决于频率和系统参数，例如激光功率、激光读出模块（PEFS）中光电探测器（PD）的响应度及跨阻放大器（TIA）的增益。因此，一旦整个系统搭建完成，强烈建议在 EOFS 与 PEFS 的测量系统中进行现场校准，以实现对电场强度的准确定量测量。

示波器上测得的电信号可近似表示为电场强度的函数，如下所示：

ΔV (f) = αE(f) + βE²(f)

其中，α 、 β 为需通过校准测试确定的系数，其值取决于输入激光功率和跨阻放大器（TIA）的增益。E 为电场强度（单位：V/m ），f 为电场频率。

对于弱电场，必须使用射频频谱分析仪测量 PEFS 输出的信号。信号电平可表示为电场强度的函数，如下所示：

P_OUT (dBm) = σln(E) + Y

其中，σ 、Y 为与激光功率及 PEFS 中光电探测器 - 跨阻放大器（PD-TIA）的响应高度相关的系数，需通过校准确定。

订购信息

EOFS-	□□	□	□	□	1	□	□	□
EOFS-	LNGITUD^[2] 7GHz = 11 LNGITUD^[2] 500MHz = 12 LNGITUD^[2] 18GHz = 18 LNGITUD^[2]40GHz = 04 LNGITUD^[2]Special = 00 LTRL^[3] 7GHz = L1 LTRL^[3] 500MHz = L2 LTRL^[3] 18GHz = L8 LTRL^[3] 40GHz = L4 LTRL^[3] Special = L0 3-axis & 7GHz = C1 3-axis & 500MHz = C2 3-axis & 18GHz = C8 3-axis & 40GHz = C4	Ambient = 1 Liquid = 2 Vacuum = 3 Special = 0	Standard = 1 Small = 2 Package 4 = 4 Package 5 = 5 Special = 0	Bare fiber = 1 900µm tube = 3 Special = 0	Panda PM = 1 Special = 0	SMF-28 = 2 Special = 0	0.25m = 1 0.5m = 2 1.0m = 3 Special = 0	FC/PC = 2 FC/APC = 3 SC/PC = 4 SC/APC = 5 Special = 0
