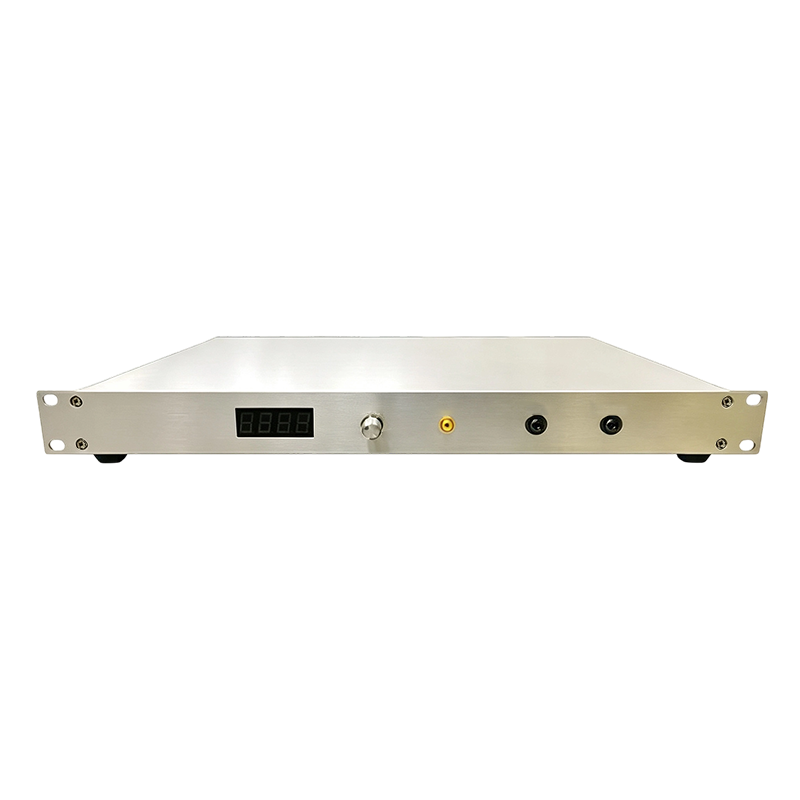

光子电场传感系统（ PEFS）是一种通过光学方式测量电场的仪器。该系统集成了光纤电场传感器探头、激光器、光接收器、放大器模 块及相关电子元件。探头通过两根光纤与系统相连。 此传感系统覆盖 10 MHz 至 40 GHz 的宽频率范围 ，电场强度与读出信号成正比例关系。放大器的增益可调节以优化系统的灵敏度和 动态范围。通过连接频谱分析仪或频率可调滤波器 ，可获取电场的频率信息。 多通道系统可提供两种配置：一是在多个传感器探头间进行切换；二是利用独立的激光器和探测器组 ，同时读取所有探头的数据。 光纤电光场传感器（ EOFS）与光子电场传感系统（ PEFS）共同构成电场传感系统 ，该系统具备一系列先进特性 ，包括响应速度快、极 高的抗损伤阈值（超过 5 MV/m）、高保真度（对电场的微扰）以及远程传感能力。
产品特点探头无金属部件；无源探头；微型探头；光纤链路；高灵敏度；宽带宽；高损伤阈值
产品货号无
应用领域脉冲电场测量 | 连续波射频场测量
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
激光波长 光纤连接器
1550nm FC/APC
规格参数
参数 | 版本 | 最小值 | 典型值 | 最大值 | 单位 |
频率带宽[1] | UHF | 18 | 40 | GHz | |
HF | 7 | GHz | |||
LF | 250 | 500 | MHz | ||
灵敏度 | UHF | 500 [2] | 200 | mV/m·Hz^1/2 | |
HF | 100 | mV/m·Hz^1/2 | |||
LF | 60 [3] | mV/m·Hz^1/2 | |||
截止频率 | UHF | 100 | 1000 [2] | MHz | |
HF | MHz | ||||
LF | 30 [3] | Hz | |||
最大可检测电场[4] | — | 200 | kV/m | ||
损伤电场 | — | 5 | MV/m | ||
光纤 | — | PMF/SMF | |||
光纤连接器 | — | FC/APC | |||
激光波长 | — | 1550 | nm | ||
激光功率 [5] | — | 10 | mW | ||
射频输出阻抗 | — | 50 | Ω | ||
射频连接器 | — | SMA | |||
电源 | — | 100~240 | VAC |
注意事项：
[1] 需与适配的电光场传感器（EOFS）配套使用。40GHz版 本为特殊型号，详情请联 系我们。
[2] 适用于 40GHz 版本。
[3] 在低频（LF）版本中，当频率 f < 50Hz 时，灵敏度会显著下降。
[4] 可提升至 2MV/m ，详情请联系我们。
[5] 需根据频率和灵敏度确定（待定）。

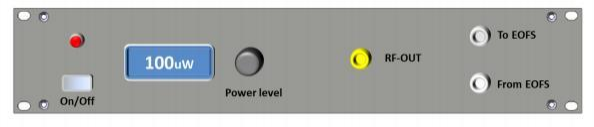

2RU 19 英寸机架式前面板示意图

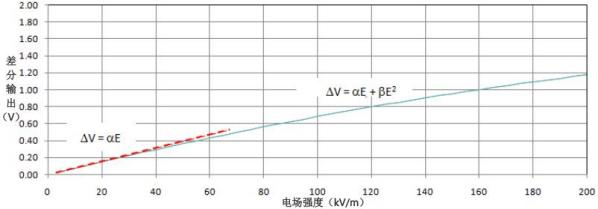

典型射频输出（伏特）与电场强度关系（示例）
1.带示波器测量的电场校准示意图
2.α 和 β 系数需通过校准确定

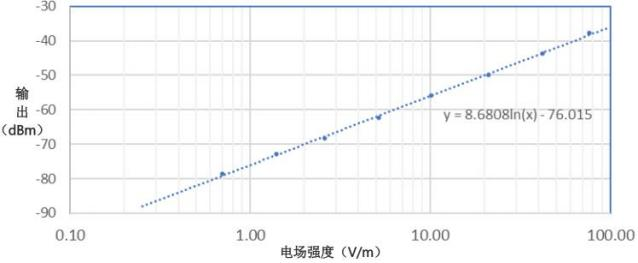

利用射频频谱分析仪进行弱电场校准的示例
订购信息
前缀 | 频率 | 配置 | 封装<sup>[1]</sup> | 光纤类型 | 通道 | 读数<sup>[2]</sup> | 光连接器 |
PEFS- | 7GHz= S7 | Standard = 2 | 2RU = 2 | MMF 50/125 = 1 | 1 = 1 | Simultaneous = 1 | FC/APC = 3 |
18GHz = S8 | Special = 0 | 4RU = 4 | SMF 9/125 = 3 | 2 = 2 | Switchable = 3 | Special | |
250MHz = P3 | Special = 0 | 3 = 3 | Special = 0 | ||||
40G = 40 | 6 = 6 | ||||||
Special = 00 | Special = 0 |
[1] 2RU 机架仅适用于单通道 ，配备激光器控制器专用液晶显示屏。
[2] 在多通道版本中 ，“ 同步模式” 采用独立的激光器和探测器 ，而 “切换模式” 通过光纤开关选择通道。单通道光子电场传感系统（ PEFS）默认采用 “ 同步模式”。
红色款为特制版本。
激光安全说明
本产品符合《联邦法规》（ CFR）第 21 篇中的相关标准，属于美国食品药品监督管理局 / 辐射健康与安全中心（ FDA/CDRH）认证的 1M 类激光产品。该 设备已通过 FDA/CDRH 分类 ，登记编号为 0220191。
本激光产品的所有版本均为 1M 类激光产品 ，且已按照国际电工委员会标准 IEC 60825-1:2007 / 欧洲标准 EN 60825-1:2007 完成测试。
1M 类激光产品额外警告：
对于发散光束：本警告提示 ，在 100 毫米距离内使用特定光学仪器（如放大镜、 目镜、显微镜等）观察激光输出 ，可能会对眼睛造成危害。
对于准直光束：本警告提示 ，使用特定远距离观测仪器（如望远镜、双筒望远镜等）观察激光输出 ，可能会对眼睛造成危害。
波长 = 1.5 μm.
最大功率= 30 mW
* 警告 —— 若使用的控制装置、调节方式或执行的操作流程与本文规定不符，可能导致有害辐射暴露。
*IEC 是国际电工委员会（International Electrotechnical Commission）的注册商标。
