    • 1381nm DFB激光二极管

    1381nmDFB激光二极管模块是一款具有高性价比的高相干激光光源。 该 DFB 激光芯片封装在行业标准的密封式 14 针蝴蝶封装中，内部集成有 TEC（热电制冷器）和 PD（光探测器）。

    产品特点窄线宽：< 2 MHz；行业标准 14 针蝴蝶封装；出色的波长控制及稳定性；无跳模调谐；高可靠性；可提供客户定制波长

    产品货号无

    应用领域可调谐二极管激光吸收光谱

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长

    1381nm

  • 尺寸图
    • 详细参数

    技术参数

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    中心波长

    λ

    1380.5

    1380.5

    1380.5

    nm

    边模抑制比

    SMSR

    30

    40


    dB

    阈值电流

    lth


    20

    30

    mA

    工作电流

    lop


    200

    300

    mA

    芯片输出功率

    Pf


    50

    80

    mW

    量子效率

    η

    0.08

    0.12


    mW/mA

    电流调谐系数

    ∆λ/∆l


    0.015


    nm/mA

    温度调谐系数

    ∆λ/∆T


    0.12


    nm/K

    正向电压

    Vf


    1.3

    2

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/℃

    接头

    FC/APC







    光谱图

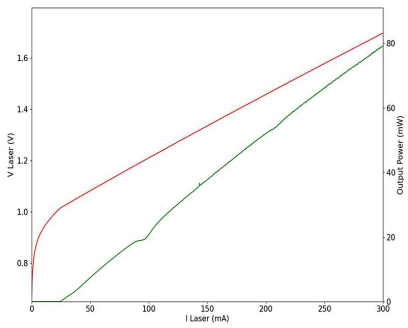

    L-I 曲线图




    DFB 激光器线宽测试结果



    偏振消光比测试（PM版)



    光束质量


    2D


    3D



    图像分析

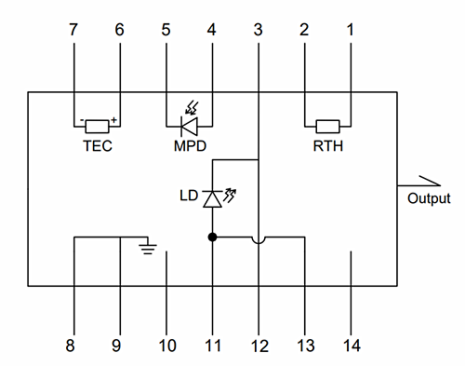

    引脚定义





    PlN#

    定义

    PlN#

    定义

    1

    Thermistor

    8

    Case Ground

    2

    Thermistor

    9

    Case Ground

    3

    LD(-)

    10

    NC

    4

    Detector (+)

    11

    LD(+)

    5

    Detector (-)

    12

    LD (-), RF

    6

    TEC (+)

    13

    LD(+)

    7

    TEC (-)

    14

    NC



    绝对最大额定值：

    参数

    单位

    最小值

    典型值

    最大值

    外壳温度

    ℃

    -5

    25

    70

    芯片温度

    ℃

    10

    25

    40

    工作电流

    mA

    0

    200

    300

    正向电压

    V

    0.8

    1.2

    1.8

    TEC电流

    A

    -

    -

    1.2

    反向电压（LD）

    V

    -

    -

    2

    反向电压（PD）

    V

    -

    -

    20



    订购信息

    PL-DFB-□□□□-☆-A8▽-XX

    □□□□: Wavelength

    1341:1341nm

    1381:1381nm

    1392:1392nm

    1512:1512nm

    1567:1567nm

    *****

    1653.7： 1653.7nm

    ☆ : Output Power

    A: 50mW

    B: 80mW

    ▽: Wavelength Tolerance

    1: ±1nm

    2: ±2nm



    XX: Fiber and Connector Type

    SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC

    可选配置表
