峰值发射波长：660（nm） 660nm可见光发射器系列专为需高输出功率及精确光轴 / 机械轴对准的应用场景设计。可提供定制化封装解决方案及分选服务。

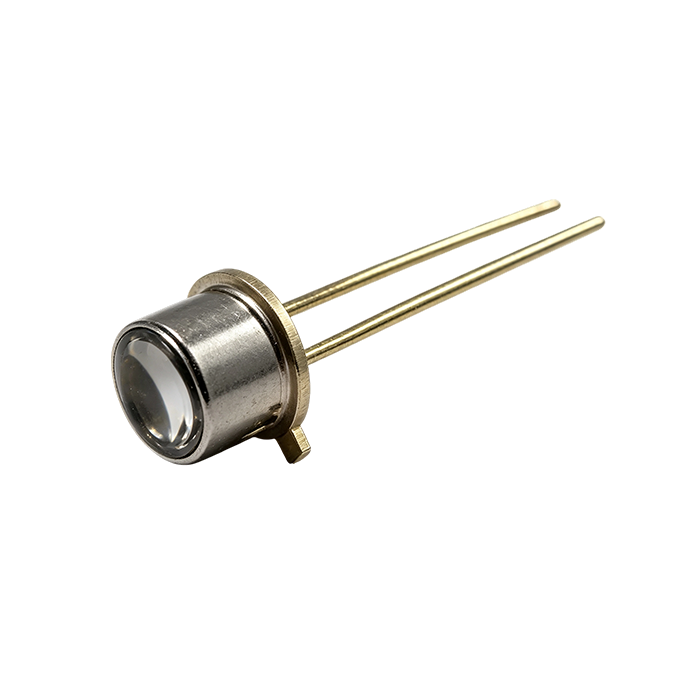

产品特点气密封装 TO - 46 ；高输出功率；窄光束角；高可靠性
型号MP-LED-660-3-TO46货号无
应用领域颜色传感器 / 纸币（应用场景） | 纸张传感器 / 纸币（应用场景） | 条形码阅读器
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长
660nm
技术规格
绝对最大额定值（环境温度 Ta=25℃）
项目 | 符号 | 额定值 | 单位 |
正向电流 (直流) | IF | 50 | mA |
正向脉冲电流*1 | IFP | 0.5 | A |
反向电压 | VR | 5 | V |
功耗 | PD | 120 | mW |
工作温度范围 | Topr | -20 ~ +100 | ℃ |
存储温度范围 | Tstg | -30 ~ +100 | ℃ |
结温 | Tj | 100 | ℃ |
引脚焊接温度*2 | Tls | 260 | ℃ |
*1：脉冲宽度（Tw）=10（µsec），周期（T）=10（msec）
*2：最长时间 5（Sec），测试位置：距离器件本体（body）最远 3（mm）
电气与光学特性（环境温度 Ta = 25℃）
项目 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
光功率输出 | PO | IF=20mA | 1.5 | 3.0 | -- | mW |
正向电压 | VF | IF=20mA | -- | 1.8 | 2.2 | V |
反向电流 | IR | VR=5V | -- | -- | 100 | μA |
峰值发射波长 | λp | IF=20mA | -- | 660 | -- | nm |
光谱半宽度 | Δλ | IF=20mA | -- | 25 | -- | nm |
半功率发散角 | Θ | IF=20mA | -- | ±4 | -- | ° |
上升/下降时间 | TR | IF=20mA | -- | 30 | -- | Ns |
结电容 | Cj | 1MHz, V=0V | -- | 20 | -- | pF |
输出功率的温度系数 | P/T | IF=10mA | -- | -0.5 | -- | %/ºC |

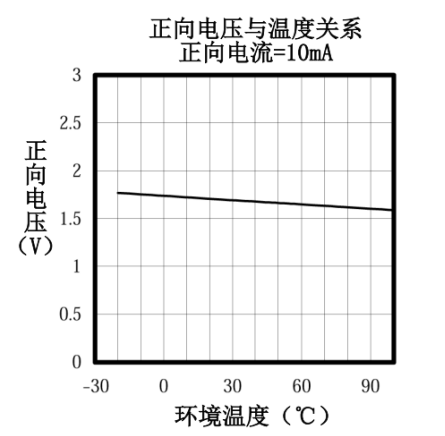

正向电压的温度系数 | V/T | IF=10mA | -- | -1.5 | -- | mV/ºC |

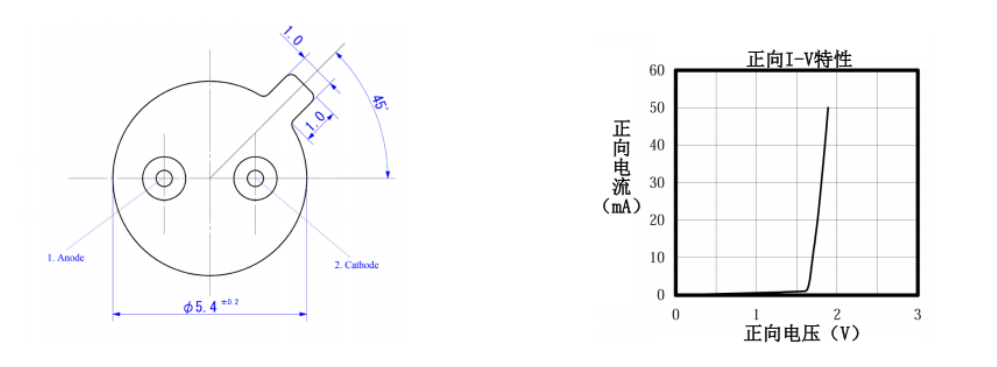

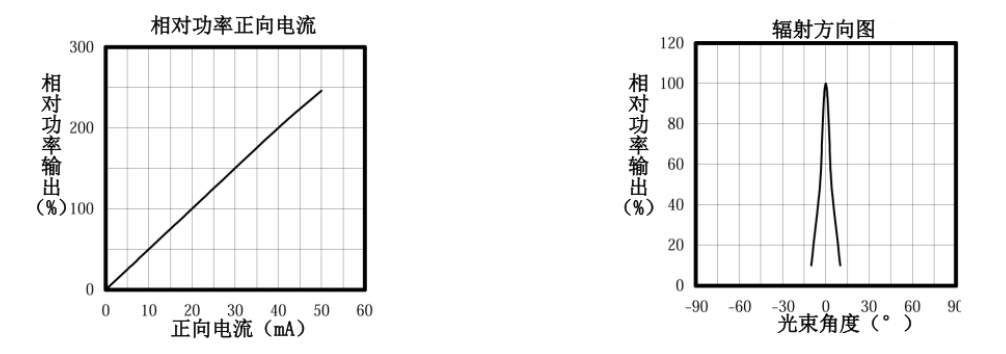

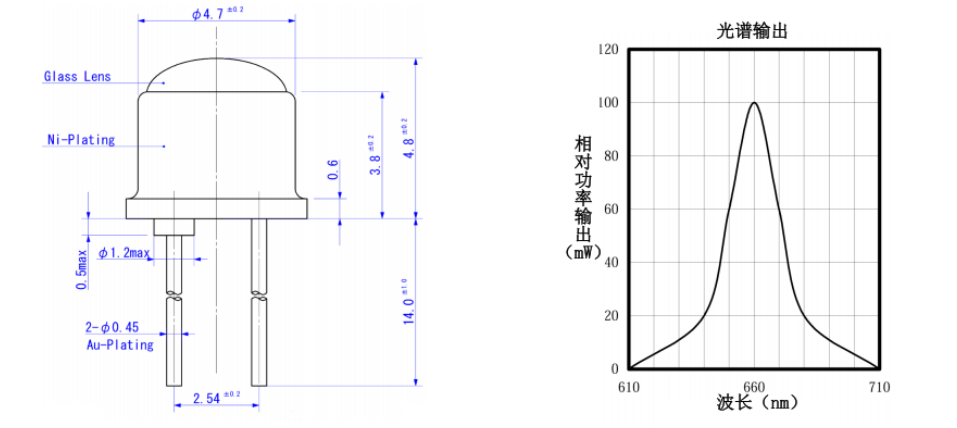

封装尺寸及电光性能
无
