只需将微分头更换为压电螺钉致动器即可实现精密手动位移台的自动化，迈向更高效的生产制造场景。压电螺钉致动器是一种小型压电致动器，其定位精度小于 30 纳米，只需将手动精密位移台的微米头替换为压电螺钉致动器，即可实现纳米级精度的位移。
产品特点高精度；断电保持；双重控制
型号无
应用领域精密位移台 | 光学镜架微调整 | 激光光路调整 | 耦合精密对位
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
旋转角度 热阻
无 无
优势：
• 不回撤，且定位在断电后仍可保持；
• 定位精度小于 30 纳米；
• 支持手柄操作，也支持软件操作；
• 软件可嵌入，支持二次开发；
• 结合数据反馈，可实现自动调整。
型号 | PAM3-6.5 | PAM6-13 |
位移精度 | <30 nm | <25 nm |
最大负载 | ≤15 N | ≤30 N |
最高驱动频率 | 1500Hz | 1500Hz |
最快速度 | ≥1.5 mm/min | ≥1.5 mm/min |
行程 | ≥6.5 mm | ≥13 mm |
安装接头螺纹规格 | M6 | M9x0.5 |
尺寸 | 41×21.6×8.2mm | 61×31×15.1 mm |
工作温度 | 10–40℃ | 10–40℃ |
存放温度 | 5–40℃ | 5–40℃ |
环境湿度 | 10-80%RH （无凝结现象） | 10-80%RH （无凝结现象） |
连接器接口 | SMB | SMB |
寿命 | >10亿次驱动频率 | >10亿次驱动频率 |
重量 | 20克 | 50克 |

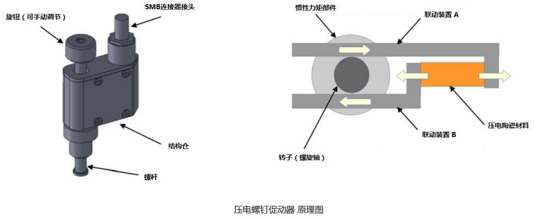

工作原理：
内部采用压电惯性旋转机构，通过带动转子旋转，在螺杆方向产生推力。
转子、螺杆与旋钮作为一个整体相连，同时与联动装置夹紧。当压电陶瓷材料发生伸展时，联动装置 A 和联动装置 B 会产生前后移动，利用转子与联动装置之间的摩擦力来实现间歇式前进。若加速度产生的惯性力小于静摩擦力，则发生旋转；若大于静摩擦力，则发生滑动。

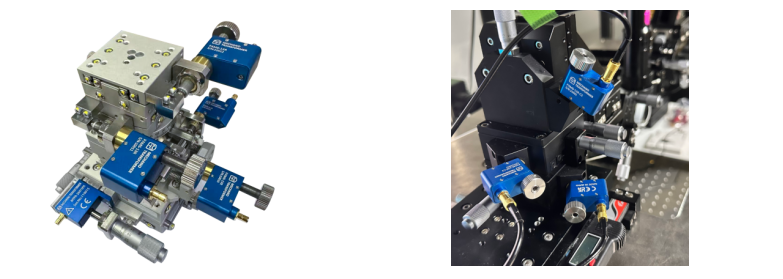

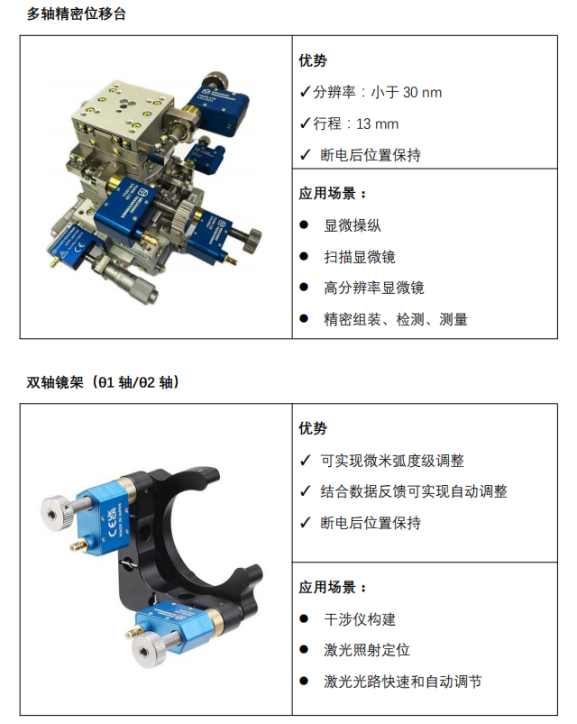

应用案例：
操作波形：

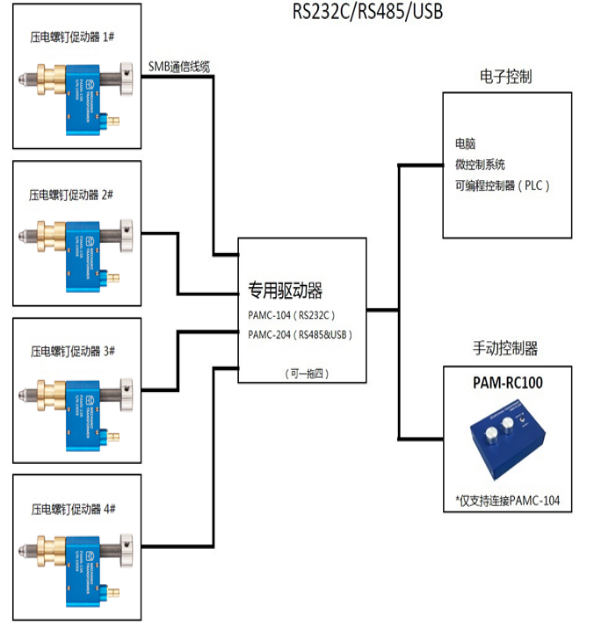

控制系统（压电螺钉促动器连接示意图）
1.当需要连接更多压电螺钉促动器时，可将多台 PAMC-204 串联使用，用电子控制。
2.PAMC-204 不可以连接手动控制器 PAM-RC100
3.PAMC-104 不支持串联使用。
驱动
手动控制器规格
***使用时注意事项
1. 请仅使用专用控制器（ PAMC-104 或 PAMC-204）。
2. 插拔电缆前请先关闭电源。
3. 请勿拆解或改装电机及控制器。
4. 禁止在易燃或高湿环境中使用。
5. 如有异味、异常噪音、过热，应立即停机检查。
6. 若跌落或受冲击后，请勿通电。
7. 工作时请勿触摸，以防触电。
8. 到达螺杆端部时，可用旋钮手动调节。
9. 装置为开环，如需绝对位置，请外接传感器闭环控制。
10. 工作时会产生高频噪声。
11. 建议定期全行程旋转旋钮，防止润滑脂硬化。
12. 安装时建议使用 C 型紧固方式，避免过大扭矩导致损坏。

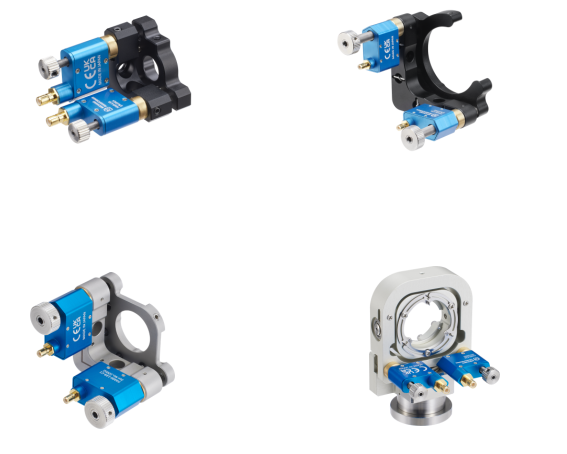

产品应用:
光学镜架
精密旋转台 二轴精密位移台
六轴精密位移台 耦合机
无
