作为参考接收机，CORX 非常适合用于发射机特性分析和 C 波段 IQ 调制光信号的分析。CORX 提供 60 GHz、40 GHz 和 20 GHz 三种带宽选项，支持处理太比特级信号和超过 120 GBaud 的符号速率。每个射频通道均配备可变增益放大器，可通过软件控制，从而在宽输入功率范围或衰落信道下实现优化结果。

主要特性：

•提供卓越的信号质量和匹配的通道，针对分析高符号率的双偏振多电平传输格式进行了优化。是 C 波段发射机特性分析和 IQ 调制光信号分析的理想选择。

• 内置跨阻放大器，每通道增益可调，即使对于低功率信号也能优化利用 A/D 转换器连接。

• 具有每个通道可变射频增益和峰值调节功能，可适应并补偿通道衰落或射频链路缺陷。

• 内置可调谐激光器：配备内置可调谐激光器，用于相干信号混频。

• 高带宽双极化相干接收机

• USB 和以太网接口，支持远程控制

• SCPI 风格远程控制命令集

• 内置 Web 服务器，可通过任何支持浏览器的设备即时访问

• 19 英寸 1HE 机架式机箱

典型应用：

• 示波器光前端

• 高级光调制格式测试

• 参考接收机

• 相干光发射机测试

• 用于系统设计测试的 DWDM 传输实验

• 相干检测 DSP 设计

我们的 CORX 解决方案独特之处：

• 每通道增益可调的跨阻放大器可补偿自由空间传输等应用中的信道衰落效应。这些放大器既提供用户可控的增益设置，又具备快速的内部控制功能，可实现用户自定义的输出摆幅。

• 在信号输入端使用软件控制的可变光衰减器可以补偿信道功率波动，并优化接收器的输入功率。

• 功能全面的图形用户界面 (GUI) 让用户能够在几分钟内完成设备的设置、控制和监控。通过以太网或 USB 进行远程控制，可实现与电路板连接的最大灵活性。

• 需要时可使用内置可调谐激光器，无需使用时可轻松切换到外部光源。如果可调谐激光器不用于 CORX，它还可以作为用途广泛的通用光源。

简单直观地控制您的 CORX

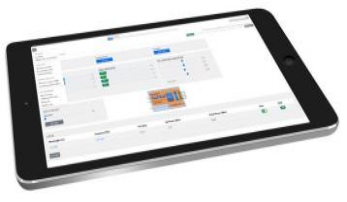

基于 Web 的界面：通过内置 Web 服务器进行控制，无需在远程 PC 上安装软件。可通过任何手持设备的浏览器访问。

SCPI 编程 API：提供基于 SCPI 的编程 API，方便实现自动化测试脚本编写和远程控制。

极致简约：告别繁琐的安装，迎接即时控制。我们的 CORX 采用嵌入式图形用户界面 (GUI)，无需额外软件。只需连接，即可立即操作。

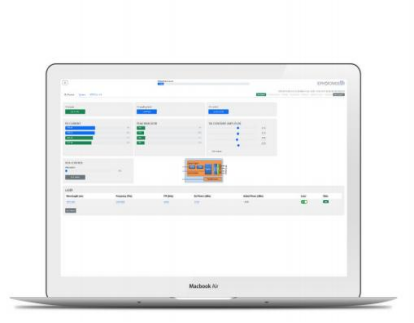

直观设计：简洁现代的控制面板，让您轻松操控。只需点击几下，即可监控实时性能、调整设置并确保安全。

即插即用：开箱即可使用激光系统。通过 USB 或以太网连接，打开您的网络浏览器，即可通过内置界面进行控制。

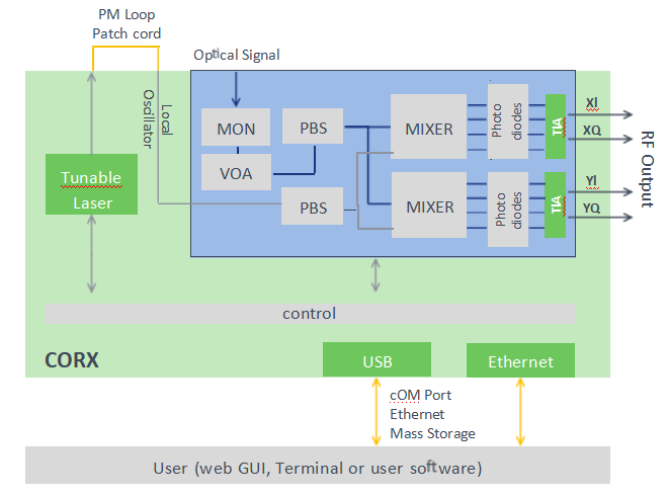

方框图

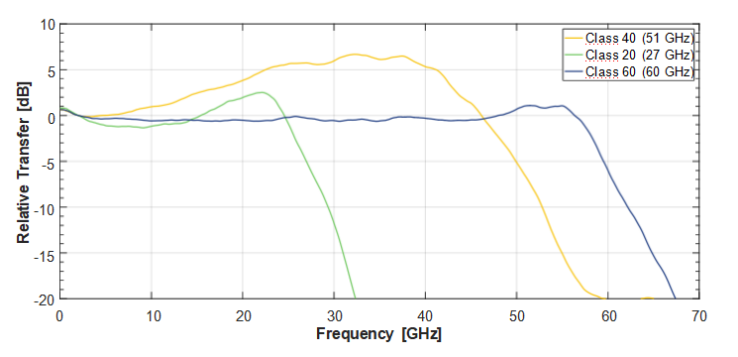

典型传递函数

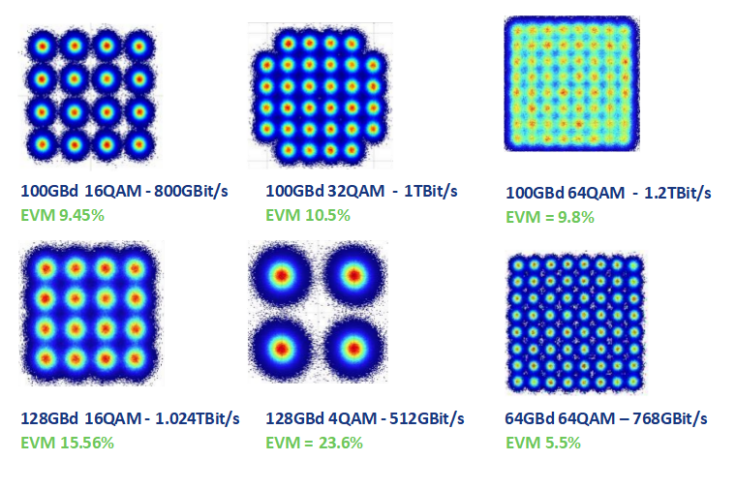

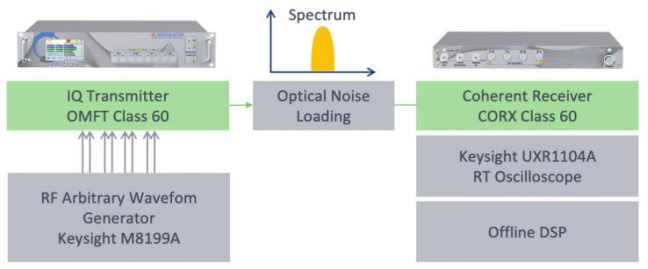

参考测试结果：CORX CLASS 60

规格书

规格书：内置激光

CORX激光调节方法

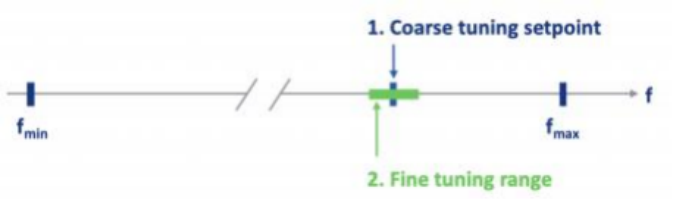

1. 粗调：可以访问整个规定的调谐范围，并调节至任意所需频率。

2. 微调：通过在粗调设定点附近的小范围内偏移，实现精确的频率调节。

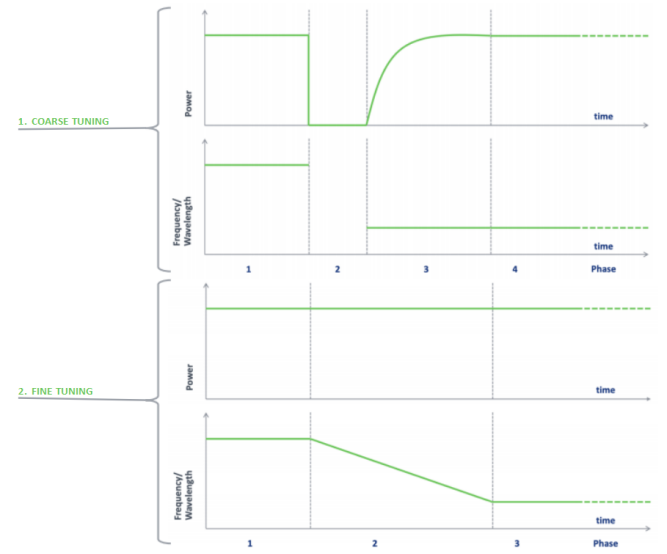

调节模式：

配置 CORX

1.产品

带宽等级

20：Class 20

40: Class 40

60: Class 60

套件包括：

设备、软件、PM跳线、交流电源线、USB与以太网线、使用手册、测试报告

2.配件

射频线缆套装,1.85mm 公对公直通型

适用于 CORX Class 20、Class 40 和 Class 60

03: 4 件装射频线缆套装，长度 30cm，延迟匹配 ±1ps，1.85mm 公对公直通型，直流 67GHz

06: 4 件装射频线缆套装，长度 60cm，延迟匹配 ±1ps，1.85mm 公对公直通型，直流 67GHz

03：混合射频电缆，CORX 配件，4 根装，1.85mm 公头至 2.92mm 公头连接器，50 欧姆阻抗，直流 40GHz，30 厘米，延迟匹配

06：混合射频电缆，CORX 配件，4 根装，1.85mm 公头至 2.92mm 公头连接器，50 欧姆阻抗，直流 40GHz，60 厘米，延迟匹配

CO-RX-ACC-RM

适用于 19 英寸机架安装 CORX 设备的机械适配器套件
