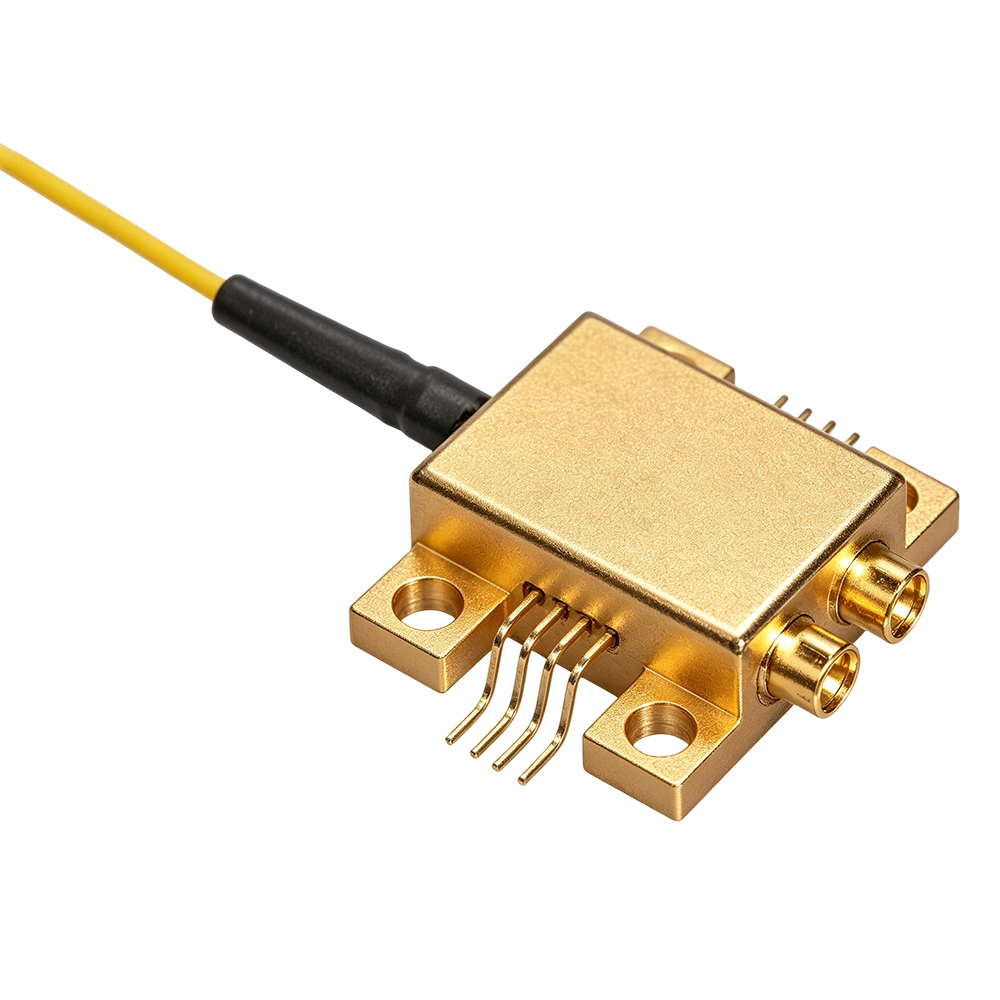

光电接收器模块是一款差分前端，典型差分增益达 1200V/W，带宽为 30GHz。该模块内置波导集成 PIN 光电二极管（PD）和带限幅输出缓冲器的跨阻放大器（TIA）。集成反馈环路可根据不同的光输入功率，优化频域和 / 或时域性能。借助限幅输出缓冲器，输出电压摆幅被限制在约 1200 毫伏。内置隔直电容支持交流输出耦合。
产品特点符合 XLMD MSA 封装规范的外壳；PIN/TIA 光电接收器模块；30 GHz带宽；1550nm波长下转换增益达 1200V /W；差分交流耦合输出
型号MP-DPD-HG-43
应用领域43Gbit/s 通信系统（OC-768 标准） | 转发器及线路卡设计
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
无
无
典型参数

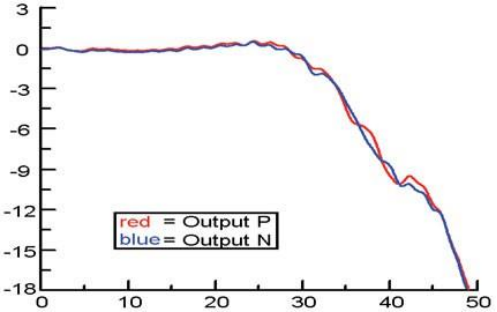

响应频率

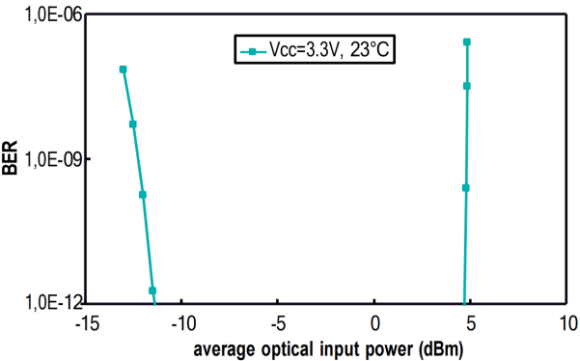

1550 纳米波长下的误码率（BER）性能
Absolute Maximum Ratings
参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
存储温度 | Tstg | 非冷凝 | -40 | 85 | °C | |
光电二极管反向电压 | VPD | VCC = 最小至最大 | 2 | 4 | V | |
放大器电源电压 | VCC | VPD = 2 V 至最大 | 0 | 4 | V | |
最大平均光输入功率 | Popt | NRZ | 6 | dBm | ||
静电放电 | VESD | C= 100 pF，R= 1.5 kΩ HBM | -250 | 250 | V | |
光纤弯曲半径 | 10 | mm |
Operation Conditions
参数 | 符号 | 条件 | 最小值 | 典型值 ¹ | 最大值 | 单位 |
工作壳温范围 | Tcase | 0 | 20 | 75 | °C | |
相对湿度范围 | RH | 非冷凝 | 5 | 85 | % | |
工作波长范围 | λ1 λ2 | 1300 1530 | 1310 1550 | 1330 1620 | nm | |
平均光输入功率范围 | Popt | -10 | -3 | 3 | dBm | |
光电二极管反向电压 | VPD | 3.135 | 3.3 | 3.465 | V | |
放大器电源电压 | VCC | 3.135 | 3.3 | 3.465 | V |
Optical and Electrical Specifications
参数 | 符号 | 条件 | 最小值 | 典型值 ¹ | 最大值 | 单位 |
λ2下差分转换增益 | CG | *2.*3 | 400 | 900 | V/W | |
λ1下差分转换增益 | CG | *2.*3 | 300 | 800 | V/W | |
λ2下光电二极管直流响应度 | R | 最佳偏振 | 0.4 | 0.6 | A/W | |
λ1下光电二极管直流响应度 | R | 最佳偏振 | 0.34 | 0.45 | A/W | |
偏振相关损耗 | PDL | 0.3 | 0.9 | dB | ||
光回波损耗 | ORL | 27 | dB | |||
3dB 截止频率 | f3dB | *3 | 30 | GHz | ||
低频截止 | f3dB_L | 100 | kHz | |||
输出反射系数 | S22 | 0.5 - 15 GHz | -17 | -10 | dB | |
15 - 30 GHz | -5 | 0 | ||||
差分输出电压摆幅 | Vout_diff | Popt ≥ 0 dBm | 400 | 500 | mV | |
等效输入噪声密度 | inoise | 18 | 25 | pA/√Hz | ||
1550 nm 处灵敏度 | Sens | *4 | -15 | -12 | dBm | |
1310 nm 处灵敏度 | Sens | *4 | -7 | -5 | dBm | |
过载功率 | Poverl | *4 | 2 | 3 | dBm | |
光电二极管暗电流 | Idark | 10 | 1000 | nA | ||
功耗 | Pcon | VCC = 最大 | 0.4 | W |
说明：
1.典型光学和电学规格指典型工作条件下的参数
2.测量在单端条件下进行
3.使用Agilent 860330A 型 50GHz光波元件分析仪进行测量
4.基于 40Gbit/s NRZ 眼图和误码率（BER）测量评估（误码率 ≤ 10-12，伪随机二进制序列 PRBS 2³¹-1，背靠背测试）
