同光致发光方案一致，电致发光测试系统以模块化思路设计，特别适合手套箱内使用，使用业内旗舰级光谱仪，能够进行准确的量子效率，亮度，色度等测量，真正的实现了制备和测试同时进行。 EL测试方案共有两种配置，分别适配不同的样品形貌，器件亮度和测试需求。搭配源表和软件，可以对器件进行更精确的四点法测量。
产品特点高度集成；模块化设计；集成夹具式；探针台式；高信噪比
型号MP-EQY-EL
应用领域新型发光材料 | 器件研发 | 学术研究 | 器件工艺优化
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
无
无
方案一：集成化程度高，适配无线遥控自动化测试，3.3寸积分球更适合高亮度样品，可以根据器件定制专用夹具，且能进行PL扩展。

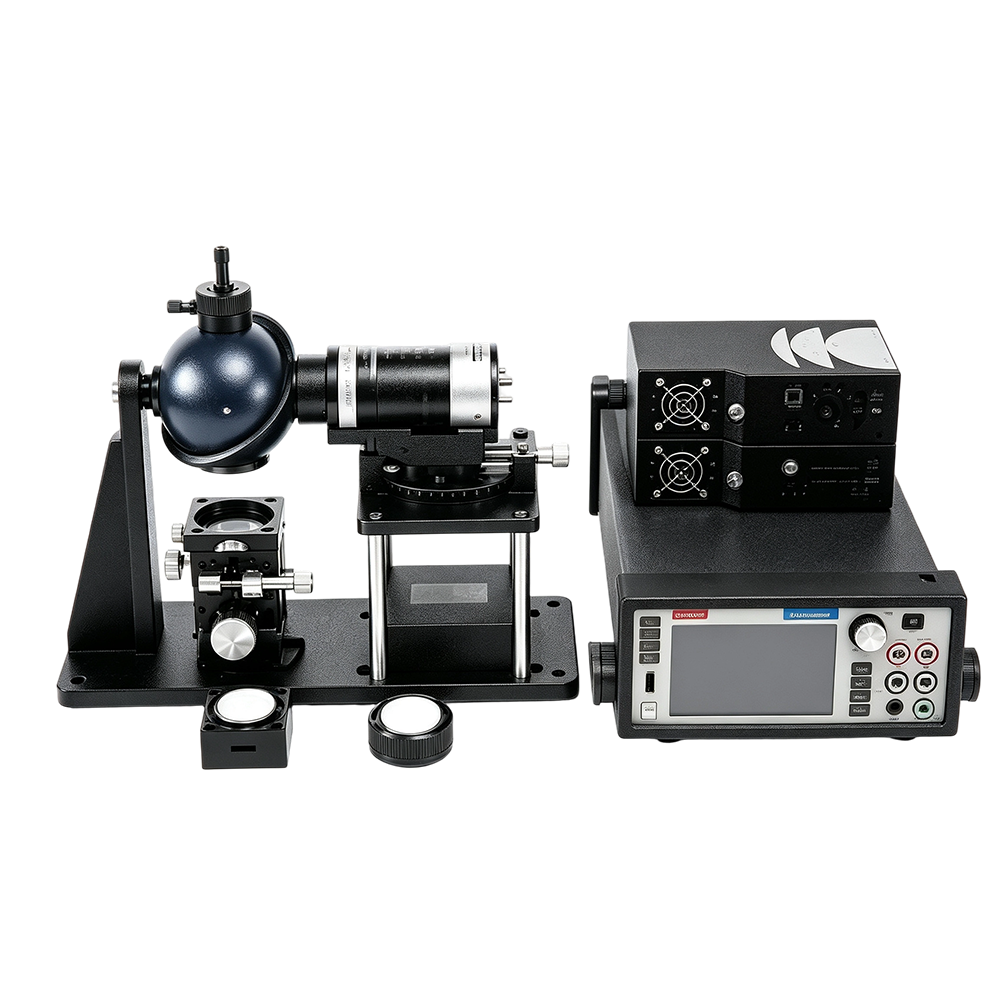

方案二：高灵活度探针台方案，单点测试，小体积异形样品均适用，1.5寸积分球，可以测试低亮度样品，安装方便，小巧灵活。
电致发光系统可以通过增加光致发光系统配件，实现电致发光和光致发光的两种功能，同样的，光致发光系统也可以通过定制夹具，实现两种功能。
量子点和新型发光材料特性测试方案是一套综合了PL，EL测试功能为一体的OLED，量子点，钙钛矿等材料特性测试方案。
测量参数
l 亮度
l 色坐标
l 吸光度
l 主波长
l 吸收光谱
l 发射光谱
l V-I 特性
l EQE
l PLQY
EQY量子效率测试方案优势
l 体积小巧 — 便于灵活使用及运输
l 原位测量 — 可放置在手套箱内，实现原位测量
l 操作简单 — 设备无需频繁校准
l 结果准确 — 使用NIST溯源的辐射校准
l 测试高效 — 自动测量和远程控制，一次多样品测试
l 结果清晰 — 专用软件内嵌计算算法，直接得到测试结果
l 测试范围 — 兼容较宽亮度范围器件，从0.01 nit 到2*10⁶nit
适配手套箱的特殊设计
l 高频操作部分快装设计
l 不含任何过于尖锐的装置
l 模块化容易搭建方便进仓遥控样品夹具，无需频繁穿脱手套
四通道样品夹具
l 快装结构和高效光学结构设计组合无线遥控，提高了测试系统的稳定性和测试速度。
l 高度可定制电致发光夹具，包括同侧发光、异侧发
l 光、四线法等特殊器件对应的夹具。
系统配置 | ||||
配置方案 | 方案一 | 方案二 | 方案一 | |
光谱仪 | 型号 | MP-OSA-190-1100-QE | MP-OSA-900-1650-NIR13000 MP-OSA-900-2120-NIR10000 （可选） | |
光谱范围（nm） | 350-1100nm | 900-2200nm | ||
信噪比 | 1000:1 | 15000:1（@100ms积分时间） | ||
分辨率 | 2.5 nm (FWHM) | 3.4-10.8 nm (FWHM) | ||
动态范围 | 85000:1（单次采集）；25000:1（单次采集） | 15000:1 (单次扫描） | ||
AD位数 | 18-bit；16-bit | 16-bit | ||
积分球 | 尺寸 | 3.3” | 1.5” | 3.3” |
材质 | PTFE | |||
样品口材质 | 1.5 inch | |||
源表 | Keithley 2400、2420、2450，可定制软件兼容源表类型 | |||
光纤 | 芯径 | 1000μm （多芯径可选） | ||
材料 | 石英 | |||
校准灯 | 型号 | HL-3P-INT-CAL | ||
功率 | 5W（电功率） | |||
夹具 | 夹具形式 | 多通道（可定制） | ||
控制器 | 多通道无线 | |||
软件 | 专用软件 | |||
