1552.52nm DWDM光纤布拉格光栅滤波器是一款基于光纤布拉格光栅（FBG）技术的窄带光学滤波器，采用PM1550保偏光纤及FC/APC连接器，具有良好的波长选择能力和高效的光信号反射性能。产品中心波长为1552.52 ± 0.05 nm，半高全宽（FWHM）为0.04 ± 0.01 nm，反射率为99%，适用于特定波长的精密滤波与信号处理。该产品主要应用于DWDM密集波分复用系统、光信道上下路、波长选择及光纤传感等领域，为光通信及精密光学系统提供可靠的窄带滤波解决方案。
产品特点超窄反射带宽；高反射率；精确波长选择；定制化配置
型号MP-DWDM-FBGF-1552.52-0.04-PA
应用领域DWDM密集波分复用系统 | 光信道上下路 | 窄带波长选择与光谱滤波 | 波分复用与解复用
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
中心波长 FWHM 反射率
1552.52±0.05 nm 0.04 ± 0.01nm 99%
参数 | 技术规格 |
中心波长 | 1552.52±0.05 nm |
可定制中心波长范围 | 780–2100 nm |
中心波长精度 | <50 pm |
FWHM | 0.04 ± 0.01nm |
反射率 | 99% |
偏振消光比（PER） | >20 dB |
反射带宽范围 | 2至数千 GHz |
反射带宽范围 | 0.015至数十 nm |
信道间隔 | 6.25 / 12.5 / 25 / 50 / 100 / 200 GHz |
光纤类型 | PM1550 |
连接器类型 | FC/APC |
平均带外隔离度 | 典型值 >35 dB |
信道隔离度 | >25dB |
光功率承受能力 | MAX.1W |
中心波长热稳定性 | <1.0pm/℃ |
工作温度 | -5～+50℃ |
标准光纤长度 | 1.5m |
封装形式 | 无热封装 |

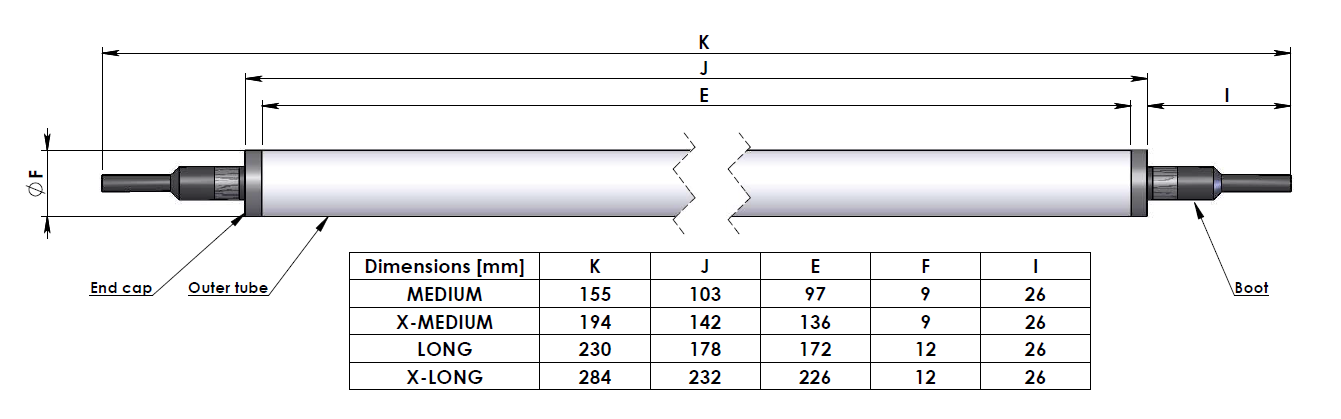

封装形式
该产品采用无热封装结构最大限度地降低光纤布拉格光栅中心波长对环境温度变化的敏感性。无热封装能够将FBG中心波长的温度敏感性降低20倍以上，并在 0～70°C 的温度范围内保持FBG中心波长的稳定性，中心波长的温度漂移可低至 0.5 pm/°C。无热封装采用坚固的硬质不锈钢结构，FBG光纤沿整个长度方向配有900 μm保护套管，并在两端安装应力释放橡胶护套。该封装采用圆柱形结构，便于快速、简便地安装与固定。

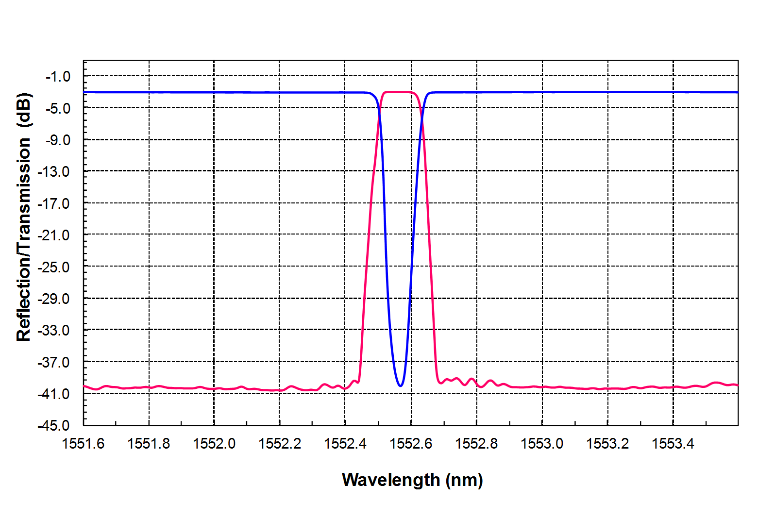

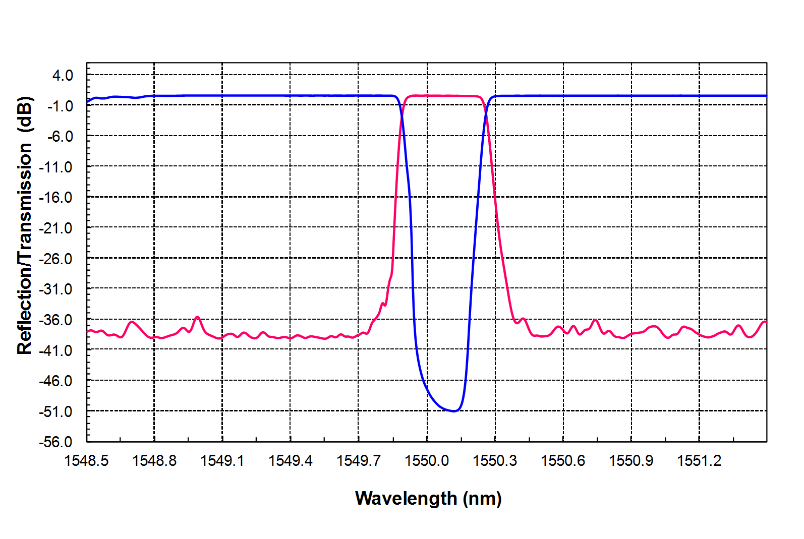

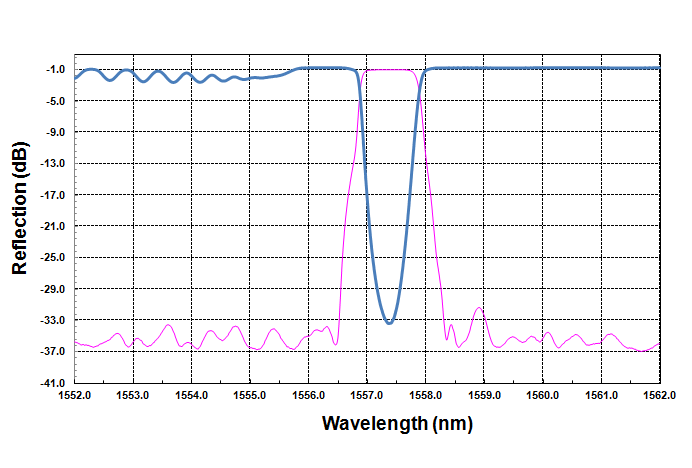

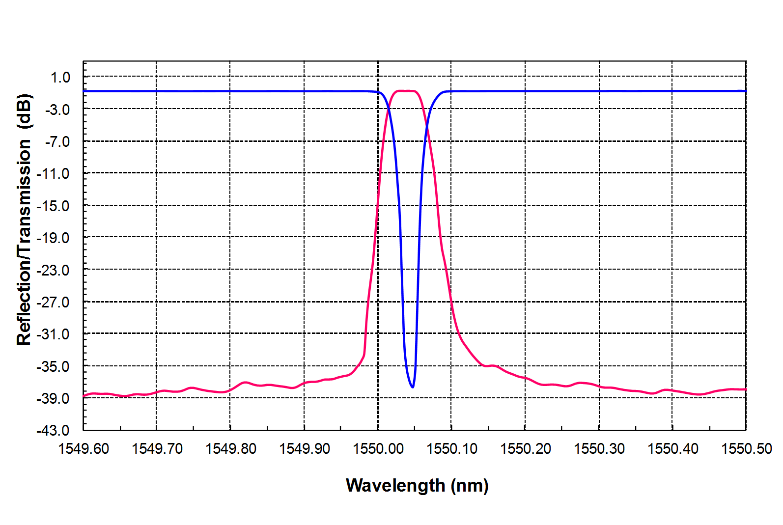

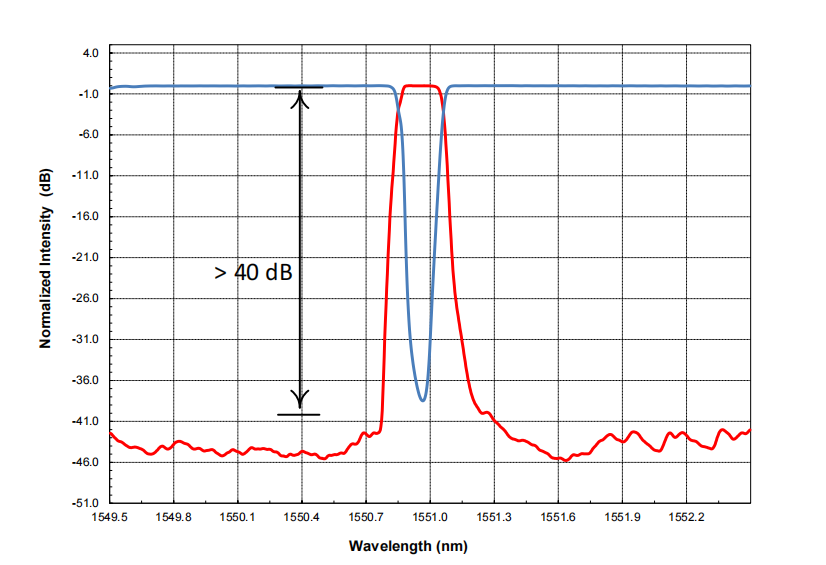

光谱示例图
12.5GHz DWDM FBG FILTER
25GHz DWDM FBG FILTER
50GHz DWDM FBG FILTER
100GHz DWDM FBG FILTER
200GHz DWDM FBG FILTER
