首页 光纤型元器件 光纤组件 光纤准直器 近红外高精度可调焦距准直器(可见 近红外 红外) 近红外高精度可调焦距准直器(350-700nm VIS 600-1050nm NIR 1000-1700nm IR)

    • 近红外高精度可调焦距准直器(350-700nm VIS 600-1050nm NIR 1000-1700nm IR)

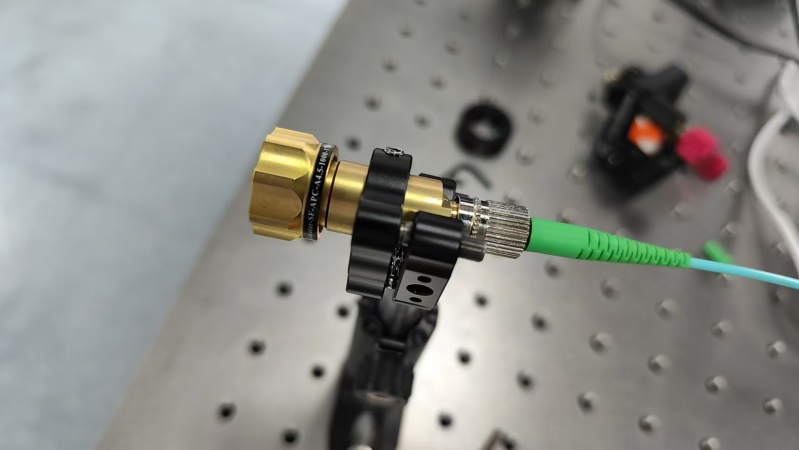

    高精度旋钮调焦准直器，可用于光纤出光准直或空间光耦合进光纤。通过控制加工公差控制以及内部特殊结构设计，在焦距调节过程中可以一直保持很好的共轴性。调节旋钮采用精细螺纹设计，兼顾了轻盈手感和调节精度。该产品具有较好的长期稳定性，环境温度变化时内部不会产生明显应力，耦合效率也能保持在较高水平。高品质透镜可以保证出光高斯性和耦合效率。

    产品特点高精度；可重复性调焦；高出光质量；抗干扰能力强

    型号MP-collimator-SF-APC-A11-600-1050nm

    应用领域光纤通信 | 传感系统 | 精密测量 | 激光雷达 | 工业激光加工

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 无

    无

  • 尺寸图
    • 详细参数

    特征

    调节透镜与光纤端面距离：透镜可移动范围±1mm，零点位置在设计波长下校准。

    高共轴性：内部特殊设计使焦距调节过程中保持很好的共心性，指向性偏移小于0.5mrad。

    紧凑设计与稳定性：具有紧凑设计，便于集成。物理结构经过优化设计，可以实现良好的机械稳定性和抗温漂干扰能力。

    高出光质量：准直光出光具有良好高斯轮廓，并以高效率耦合进光纤。

    细腻手感：调节帽螺纹间距0.25mm，大的调节帽直径便于精确控制透镜移动距离，可精确至10μm量级。通过内部结构优化，调节旋钮旋转手感轻盈细腻。

    多用途：既可用于出光准直，也可用于空间光耦合进光纤，并始终保在共轴状态。


    机械参数

    夹持直径φ=13.5m

    精细焦距调节螺纹，螺距0.25mm

    光纤接头类型：FC-PC/FC-APC/SMA905


    非球面透镜选择

    透镜型号

    A4.5

    A5.5

    A6.2

    A7.5

    A9.6

    A11

    A13.86

    A15.3

    A18.4

    焦距/mm

    4.51

    5.5

    6.2

    7.5

    9.6

    11

    13.86

    15.29

    18.4

    后截距/mm

    3.08

    3.73

    3.46

    5.82

    8.13

    7.97

    12.11

    14

    17.13

    NA

    0.55

    0.6

    0.4

    0.3

    0.3

    0.25

    0.18

    0.16

    0.15

    最大通光直径/mm

    5.2

    6

    5

    4.54

    5.2

    5.5

    5.1

    5

    5.5

    中心设计波长

    780nm

    633nm

    780nm

    780nm

    633nm

    633nm

    650nm

    780nm

    780nm

    准直光束腰

    直径/mm

    0.7a

    0.92b

    0.88c

    0.86a

    1.12b

    1.07c

    0.97a

    1.27b

    1.21c

    1.18a

    1.53b

    1.46c

    1.5a

    1.96b

    1.87c

    1.72a

    2.24b

    2.15c

    2.17a

    2.83b

    2.7c

    2.4a

    3.12b

    2.99c

    2.87a

    3.76b

    3.59c

    束腰位置/mm

    9

    11

    12.4

    15

    19.2

    22

    27.7

    30.6

    36.8

    瑞利距离/m

    0.96a

    0.78b

    0.39c

    1.43a

    1.16b

    0.58c

    1.82a

    1.48b

    0.74c

    2.66a

    2.16b

    1.09c

    4.36a

    3.55b

    1.78c

    5.72a

    4.66b

    2.34c

    9.1a

    7.4b

    3.7c

    11a

    9b

    4.5c

    16a

    13b

    6.5c

    发散角/mrad

    0.36a

    0.59b

    1.12c

    0.3a

    0.48b

    0.91c

    0.27a

    0.43b

    0.81c

    0.22a

    0.35b

    0.67c

    0.17a

    0.28b

    0.53c

    0.15a

    0.24b

    0.46c

    0.12a

    0.19b

    0.37c

    0.11a

    0.17b

    0.33c

    0.09a

    0.15b

    0.28c

    镀膜

    350-700nm

    600-1050nm

    1000-1700nm



    准直光束腰尺寸、瑞利距离、发散角为理论值。

    a.使用的光纤型号为PM-S405-XP，纤芯模场直径3.3μm，在405nm计算所得。

    b.使用的光纤型号为PM780-HP，纤芯模场直径5.3μm，在850nm计算所得。

    c.使用的光纤型号为PM1550-XP，纤芯模场直径10.1μm，在1550nm计算所得。



    型号命名：MP-collimator-SF-APC-A11-600-1050nm

    (SF为旋钮精细调焦，未标注为定焦)(光纤接头类型FC-PC/FC-APC/SMA905)（透镜型号）（镀膜范围）

    可搭配配件：二维调整架、固定式支架（兼容30mm笼式系统）、固定式支架（外径25.4mm，光壁）








    可选配置表

    无

    产品资料

    近红外高精度可调焦距准直器(350-700nm VIS 600-1050nm NIR 1000-1700nm IR).pdf
