一维可调光纤准直器是光纤信号链路中的关键无源光学器件，主要用于将光纤输出的发散光束转换为高质量准直平行光，可广泛应用于激光系统、光纤通信、光谱分析、科研实验及精密光学测试等领域。 产品采用 FC/APC 光纤接口，适配单模光纤跳线，并提供 400–700 nm、600–1050 nm、1050–1700 nm 三种增透膜波段，可满足不同波长应用需求。
产品特点宽波长兼容；无旋转轴向调焦；高可靠锁紧结构；高精度加工
型号MP-FCA-4.4-400-700
应用领域光纤激光系统 | 激光准直 | 光谱分析仪 | 光纤通信 | 生物光学检测 | 科研实验平台
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
工作波长 有效焦距 数值孔径
400~700 nm 4.4 mm±10% 0.54
技术规格表
波长 | 有效焦距（EFL） | 光纤模场直径（MFD） | 束腰光斑直径 | 数值孔径（NA） | 增透镀膜 | 透射率 |
400~700 nm | 4.4 mm±10% | 3.5 μm | 0.86 mm±10% | 0.54 | R<0.5%@400~700 nm | >92% |
600~1050 nm | 4.5 mm±10% | 5 μm | 0.98 mm±10% | 0.54 | R<0.5%@600~1050 nm | >92% |
1050~1700 nm | 4.56 mm±10% | 10.4 μm | 0.87 mm±10% | 0.54 | R<0.5%@1050~1700 nm | >92% |
400~700 nm | 7.35 mm±10% | 3.5 μm | 1.35 mm±10% | 0.3 | R<0.5%@400~700 nm | >92% |
600~1050 nm | 7.5 mm±10% | 5 μm | 1.6 mm±10% | 0.3 | R<0.5%@600~1050 nm | >92% |
1050~1700 nm | 7.6 mm±10% | 10.4 μm | 1.44 mm±10% | 0.3 | R<0.5%@1050~1700 nm | >92% |
400~700 nm | 10.7 mm±10% | 3.5 μm | 1.96 mm±10% | 0.3 | R<0.5%@400~700 nm | >92% |
600~1050 nm | 11.0 mm±10% | 5 μm | 2.35 mm±10% | 0.3 | R<0.5%@600~1050 nm | >92% |
1050~1700 nm | 11.2 mm±10% | 10.4 μm | 2.1 mm±10% | 0.3 | R<0.5%@1050~1700 nm | >92% |
400~700 nm | 17.9 mm±10% | 3.5 μm | 3.2 mm±10% | 0.15 | R<0.5%@400~700 nm | >92% |
600~1050 nm | 18.4 mm±10% | 5 μm | 4.0 mm±10% | 0.15 | R<0.5%@600~1050 nm | >92% |
1050~1700 nm | 18.6 mm±10% | 10.4 μm | 3.5 mm±10% | 0.15 | R<0.5%@1050~1700 nm | >92% |

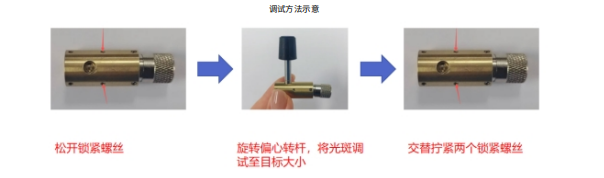

调试方法
1. 松开锁紧螺丝；
2. 旋转偏心转杆，将光斑调试至目标大小
3. 交替拧紧两个锁紧螺丝，完成锁定

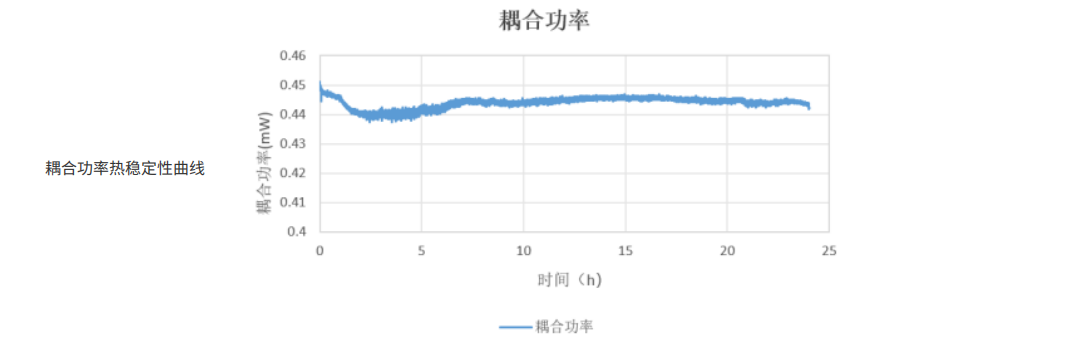

热稳定性测试
经过 24 h 连续测试，耦合效率下降 1.85 个百分点。温度曲线显示环境温度波动在 21–27 °C 范围内，准直器温度与光学平台温度基本同步，无明显热漂移。
光斑稳定性测试（测试样本 EFL 11 mm）
将偏心转杆在调试孔中旋转一周，记录光束强度中心位移轨迹。下图分别给出本产品与国外 K 公司产品的测试结果对比。
光斑稳定性测试中，本产品的光束中心位移轨迹与国外 K 公司产品相当，满足高精度光纤耦合/准直应用需求。
筱晓产品
国外K公司产品
