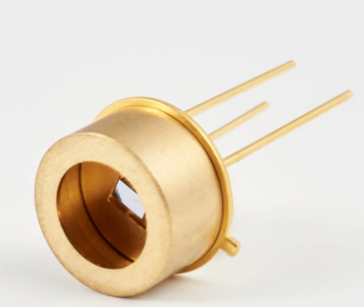

MP-PV-B-4-0.1-TO39是一款基于碲镉汞异质结的非制冷红外光伏探测器，具有优异的性能与稳定性。其特定工作波长为4.0um，有效感光面积为0.1mm ×0.1mm。起始波长可根据需求进行优化。施加反向偏压可显著提升响应速度与动态范围，但需注意：该措施在增强高频性能的同时，偏压探测器产生的1/f噪声可能导致低频性能下降。该探测器采用TO39无窗口封装形制。
产品特点光谱范围: 2.3 to 4.4 µm；背照式；室温工作；无需偏置；无1/f噪声
型号MP-PV-B-4-0.1-TO39
应用领域气体检测、监测与分析：CH4, C2H2, CH2O, HCl, NH3, SO2, C2H6, CO2 | 呼气分析: C2H6, CH2O, NH3 | 爆炸预防 | 尾气脱硝 | 废气及温室气体排放控制 | 非接触式温度测量（冶金/金属工业）
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
起始波长 峰值波长
2.3um 3.5±0.1um
探测器配置
型号 | MP-PV-B-4-0.1-TO39 |
类型 | 光伏型 |
探测材料 | 碲镉汞(HgCdTe)异质结外延材料 |
制冷 | 无 |
温度传感器 | N/A |
有效面积，A | 0.1 mm x 0.1 mm |
光学浸入 | 无 |
封装形式 | TO39（3pin） |
接收角，Φ | ~90° |
窗口 | 无 |
参数（Tamb=Tchip=293K，Vb=0V）
参数 | 最小值 | 典型值 | 最大值 | 单位 |
起始波长， λcut-on (10%) | - | 2.3 | - | um |
峰值波长，λpeak | - | 3.5±0.1 | - | um |
特定波长，λspec | - | 4.0 | - | um |
截止波长，λcut-off (10%) | - | 4.3 | - | um |

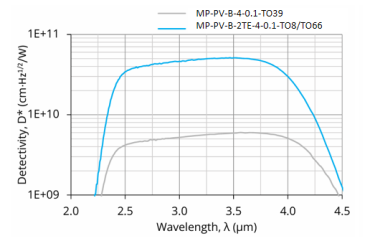

探测率，D* (λpeak, 20 kHz) | - | 6.0x109 | - | cm·Hz1/2/W |
探测率，D* (λspec, 20 kHz) | 3.0x109 | 4.0x109 | - | cm·Hz1/2/W |
电流响应率，Ri (λpeak) | - | 1.8 | - | A/W |
电流响应率，Ri (λspec) | 1.0 | 1.3 | - | A/W |
时间常数，τ | - | 150 | - | ns |
动态电阻，Rd | 0.8 | 2 | - | kΩ |

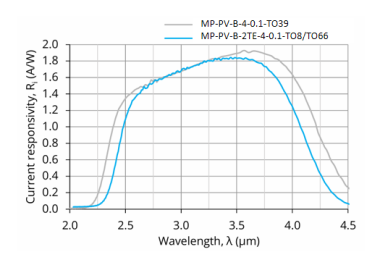

光谱响应（Tamb=293K）
推荐使用的放大器
探测器型号 | 放大器型号 |
MP-PV-B-4-0.1-TO39 | MP-SIP-TO39系列 |
MP-PV-B-2TE-4-0.1-TO8/TO66 | MP-AIP系列 MP-PIP系列 MP-MIP系列 MP-SIP-TO8系列 MP-FIP系列 |
*仅针对施加偏置的探测器
绝对最大额定值
参数 | 测试条件，备注 | 值 | 单位 |
环境工作温度, Tamb | 环境温度 Tamb >30°C时，操作可能会导致活性元件温度升高，并降低探测器的性能，使其低于规定的参数 | -20~30 | ℃ |
存储温度, Tstg | -20~50 | ℃ | |
焊接温度 | 不超过5℃ | ≤300 | ℃ |
存储湿度 | 无露水凝结 | 10~90 | % |
最大入射光功率密度 | 连续波（CW）或单脉冲（脉冲持续时间大于1us） | 100 | W/cm2 |
单脉冲（脉冲持续时间小于1us） | 1 | MW/cm2 | |
最大偏置电压, Vb max | -800 | mV | |
最大TEC 电压, VTEC max | 2TE | 1.0 | V |
最大TEC 电流, ITEC max | 2TE | 1.2 | A |
超出"绝对最大额定值"所列范围的应力可能导致器件永久性损坏。持续或反复暴露在绝对最大额定值条件下，可能会影响器件的质量与可靠性。

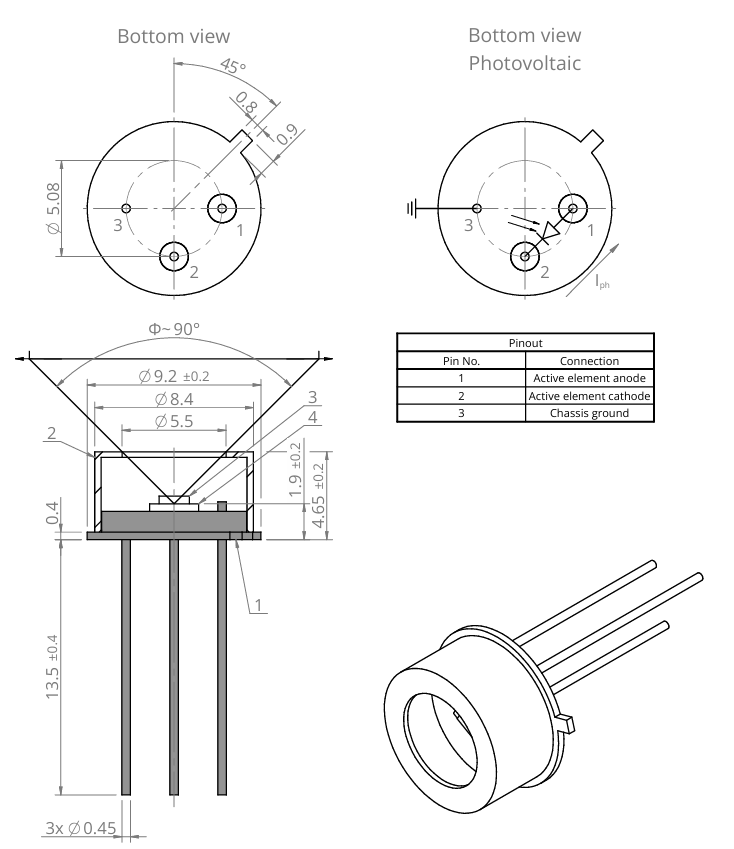

机械结构与引脚定义
Φ-Accecptance angle
4 | Active element carrier | Sapphire/Silicon |
3 | Active element | HgCdTe/GaAs |
2 | Detector cap | Brass |
1 | TO39 header | Gold plated Kovar |
No. | Name | Material |
