本系列为筱晓光子经济型微距定位镜头，采用紧凑的光学结构，在较近的工作距离下提供清晰、低畸变的成像，兼容主流工业相机。本款为0.2倍微距定位镜头，最大支持2/3英寸芯片。在110mm工作距离下，视野范围约57mm，适合对中等尺寸目标进行清晰成像和定位检测。
产品特点0.2倍固定倍率；低畸变（<0.1%）；性价比高；标准C接口
型号MP-DH-WD110-02X
应用领域电子元件定位 | 小型零件识别 | 自动化装配 | 实验室或教学
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
物方工作距WD 物方分辨率
110.00mm 20.14um
技术规格
参数名称 | MP-DH-WD110-02X |
光学结构 | 微距镜头 |
支持CCD尺寸（Φmm） | 11.4（2/3”） |
物方视场FOV（Φmm） | 57.00 |
放大倍率β（x） | 0.20 |
物方工作距WD（mm） | 110.00 |
物方景深DoF（mm） | 12.38 |
像方最佳F/# | 6.00 |
像方MTF30（lp/mm） | 130 |
物方分辨率（um） | 20.14 |
物方远心度（°max） | <0.1 |
像方畸变（%max） | <0.1 |

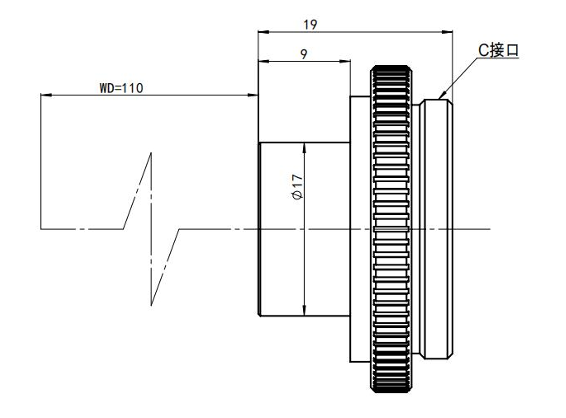

镜头总长（mm） | 19.00 |
物像距I/O（mm） | 146.53±2 |
物方（NA） | 0.0167 |
镜头接口 | C接口 |
是否同轴 | 否 |
净重（kg） | - |
工作适用温度 | 0-60℃ |
相机匹配参数
MP-DH-WD110-02X
兼容芯片 | 靶面尺寸（V*H） | 视场FOV |
(4.8*3.6) | 24*18mm | |
1/2”CCD | (6.4*4.8) | 32*24mm |
2/3”CCD | (8.4*7.1) | 42*35.5mm |
