筱晓光子高性能远心镜头，专为工业精密测量与定位而设计。采用物方远心光路结构，在保持极高远心度的同时，实现了全视野范围内近乎为零的光学畸变。本款为0.4倍远心镜头，支持最大1英寸靶面相机.在90mm工作距离下，视野范围约41.5mm，适合对中等偏大尺寸的工件进行高精度、低畸变的成像测量。
产品特点0.4倍固定倍率；超低畸变（<0.08%）；高分辨率画质；坚固耐用的机械结构
型号MP-WTL-WD90-04X
应用领域3C电子 | 锂电/光伏 | 五金加工 | 自动化装配
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
物方工作距 物方分辨率
90.00mm 8.39um
技术规格表
参数名称 | MP-WTL-WD90-04X |
光学结构 | 定倍镜头 |
支持CCD尺寸（Φmm） | 16.6（1”） |
物方视场FOV（Φmm） | 41.50 |
放大倍率β（x） | 0.40 |
物方工作距WD（mm） | 90.00 |
物方景深DoF（mm） | 2.58 |
像方最佳F/# | 5.00 |
像方MTF30（lp/mm） | 190 |
物方分辨率（um） | 8.39 |
像方畸变（%max） | <0.08 |

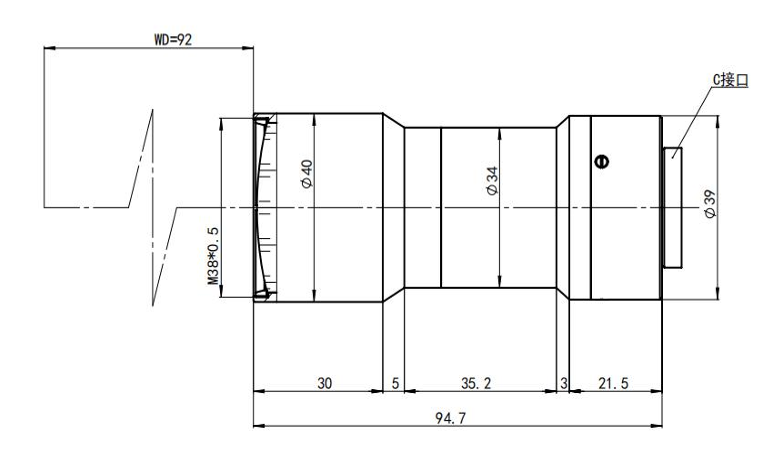

镜头总长（mm） | 94.70 |
物像距I/O（mm） | 202.22±2 |
物方（NA） | 0.04 |
镜头接口 | C接口 |
是否同轴 | 否 |
净重（kg） | - |
工作适用温度 | 0-60℃ |
相机匹配参数
MP-WTL-WD90-04X
兼容芯片 | 靶面尺寸（V*H） | 视场FOV |
2/3” | (8.4*7.1) | 21*17.8mm |
1”CMV4000 | (11.26*11.26) | 28.2*28.2mm |
1”IMX183 | (13.13*8.76) | 32.8*21.9mm |
1”IMX255 | (14.19*7.51) | 35.5*18.8mm |
