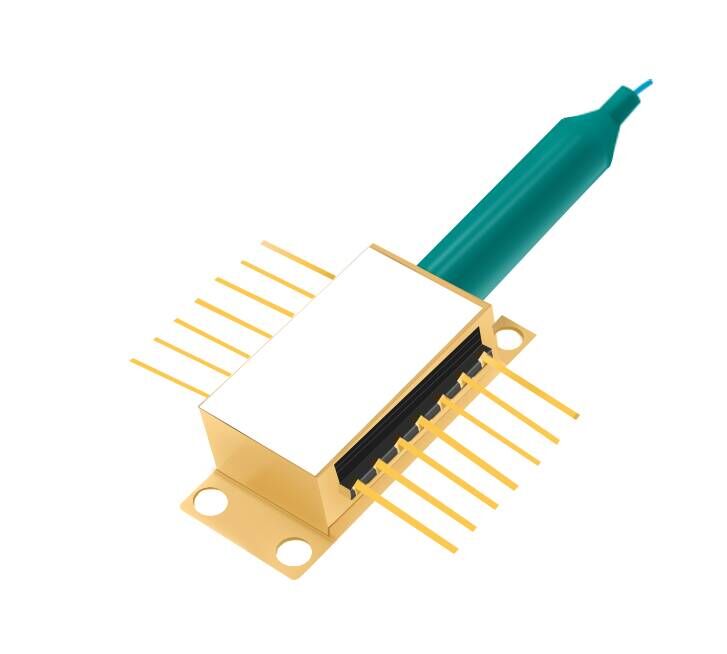

为光学测量和通信而设计的单频光纤布拉格光栅稳定型激光二极管模块。该激光器采用蝶形封装，集成了监控光电二极管和半导体制冷器 (TEC)。模块尾纤配有 0.5-0.9 米长的单模或保偏 (可选) 光纤，并带有 FC/APC 连接器。
产品特点波长精度高；光谱纯度极高；功率稳定可靠；偏振态受控
型号MP-NL-0633-B-A81-PA
应用领域相干光通信 | 高精度光纤传感 | 激光雷达（LiDAR） | 光学计量与光谱学 | 微波光子学
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
波长 输出功率 光纤类型
633nm 30mW PM
光学特性
参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
光功率 | Pf | CW | 25 | 30 | mW | |
脉冲光功率 | Pfp | Pulse, τ=10µs, D=1% | 40 | mW | ||
阈值电流 | Ith | 50 | 60 | 80 | мА | |
正向电流 | If | Pf | 120 | 150 | mA | |
脉冲正向电流 | Ifp | Pfp, τ=10µs, D=1% | 180 | mA | ||
正向电压 | Vf | Pf | 2.5 | 3 | V | |
中心波长 | λc | Pf | 632 | 633 | 634 | nm |
光谱宽度 | Δλc | Pf | 1 | MHz | ||
边模抑制比 | SMSR | 30 | dB | |||
单频连续调谐范围 | Δf | 1 | GHz | |||
电流调谐 | Δλ/ΔI | 0.001 | nm/mA | |||
温度调谐 | Δλ/ΔT | 0.08 | nm/°C | |||
监控电流 | Im | Pf | 20 | 500 | µA | |
光电二极管暗电流 | Id | Vrd=5V | 0.1 | µA | ||
TEC电流 | It | It | 1.4 | A | ||
TEC电压 | Vt | TC=70°C | 2.7 | V | ||
热敏电阻 | R0 | T=25°С, B=3900±100K | 9.5 | 10 | 10.5 | kΩ |
消光比(保偏光纤) | Xp | Pf | 20 | dB |
绝对额定最大值
参数 | 符号 | 额定值 | 单位 |
正向电流 | If | 170 | mA |
反向电压 | Vr | 1.8 | V |
光电二极管反向电压 | Vrd | 7 | V |
最低工作管壳温度 | Tol | -40 | °C |
最高工作管壳温度 | Toh | 70 | °C |
最低存储温度 | Tsl | -40 | °C |
最高存储温度 | Tsh | 70 | °C |
TEC电流 | It | 1.5 | A |

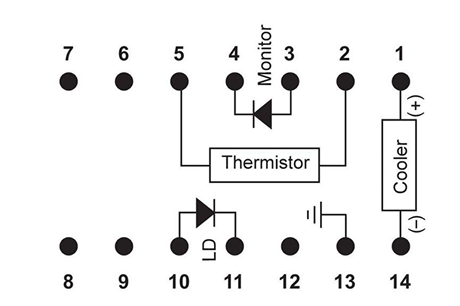

引脚定义
无内置PZT | |||
NO | Parameter | NO | Parameter |
1 | Cooler anode+ | 8 | NC |
2 | Thermistor | 9 | NC |
3 | PD anode- | 10 | LD anode+ |
4 | PD cathode+ | 11 | LD cathode- |
5 | Thermistor | 12 | NC |
6 | NC | 13 | Case |
7 | NC | 14 | Cooler cathode- |

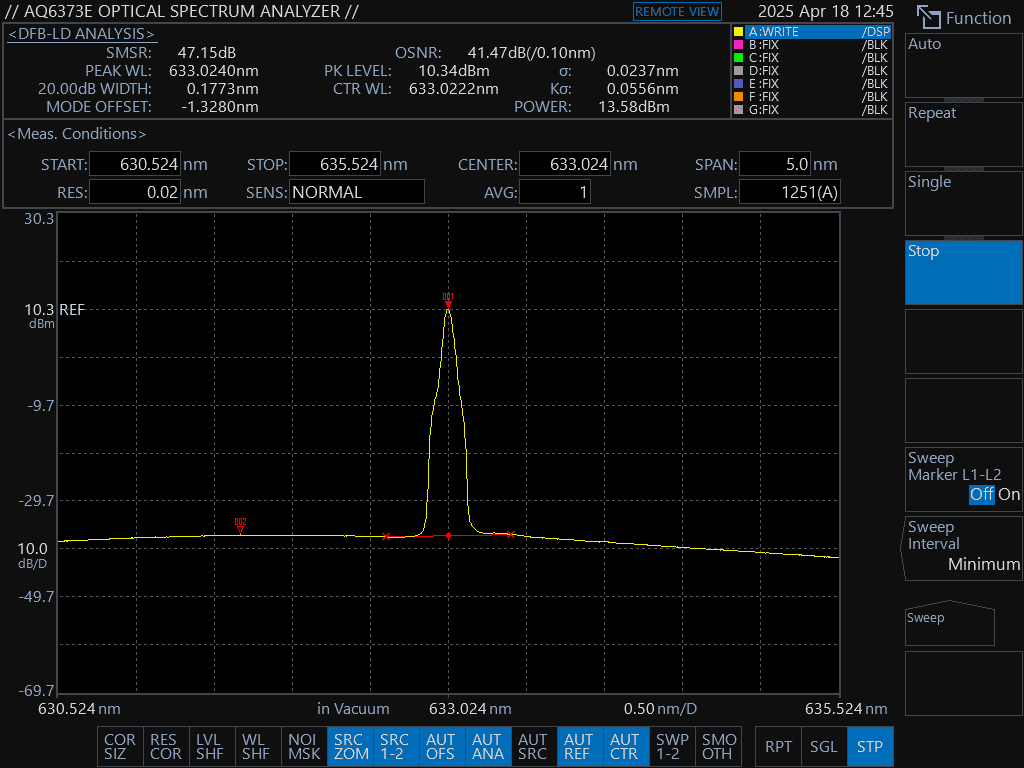

光谱图

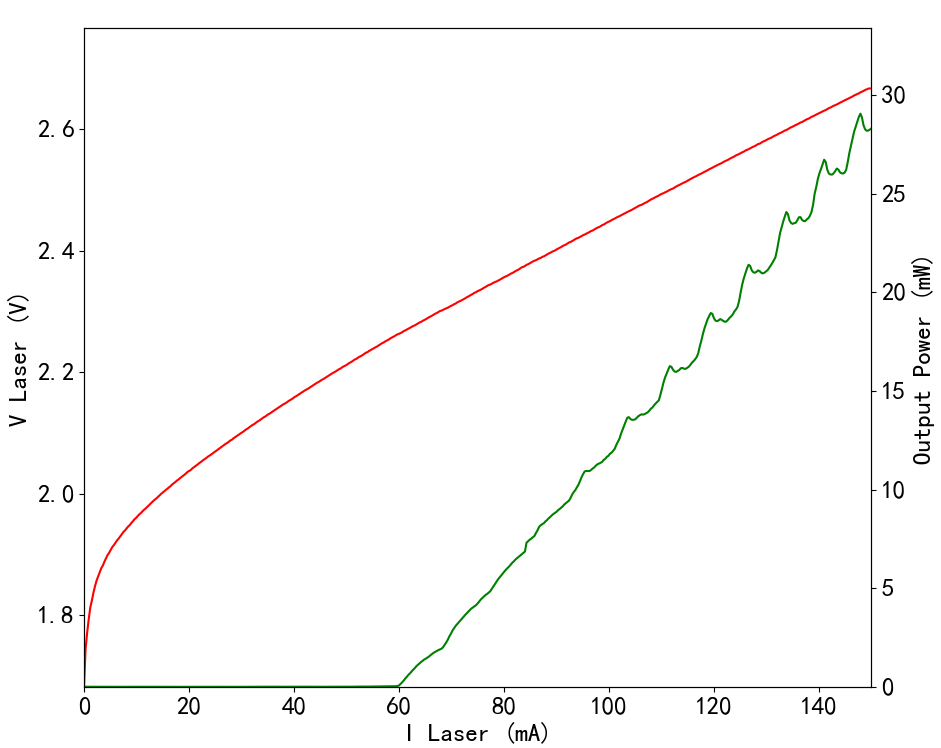

特性曲线
尾纤参数
参数 | 描述 |
光纤类型 | SM600/PM630光纤 |
护套类型 | 900μm松套管 |
尾纤长度 | 1.0±0.1m |
连接器类型 | FC/APC |

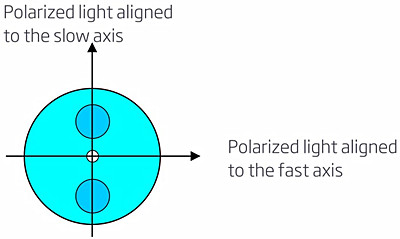

保偏光纤连接器定位 | 请看例图 |
