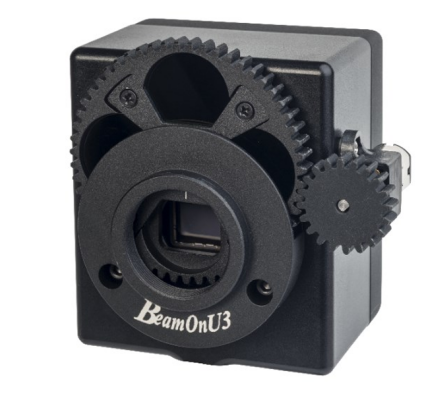

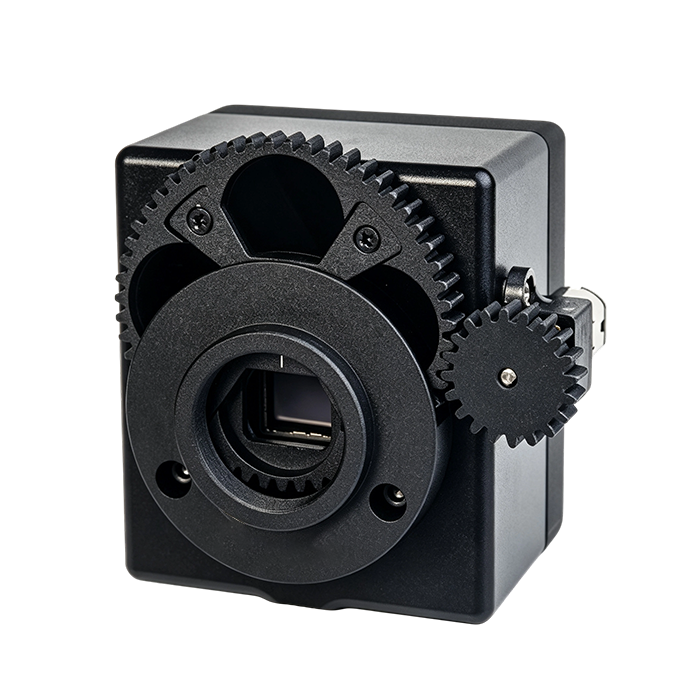

高分辨率（500万像素），12位动态范围，配备内置电动过滤轮及全套附件的完整测试站。
产品特点高分辨率（1.77百万像素）；16位动态范围；内置电动过滤轮；多束分析；可测量轮廓功率及位置
型号MP-Beam-on-U3-E-1.1
应用领域光束质量分析 | 光斑成像
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
光谱范围 采样缩减系数 通光孔径
无 无 无
参数：
激光类型 | 连续波与脉冲波 |
束宽分辨率 | 1um或更小 |
分辨率（HxV 像素） | 2464 x2056 (索尼CMOS芯片单色传感器IMX264LLR） |
光束尺寸 | Φ100um-Φ9mm |
光谱响应 | 350-1100nm (VIS NIR) 190-1350nm(UV) *1550需问询 |
传感器有效工作区域（mm） | 14.5x 9.9，传感器可划分多个活动区域，可并行工作高达400个扇区 |
曝光 | 32us-2s |
帧率 | 40帧/秒（8位） 30帧/秒（16位） AIO(64x40) 397fps, AOI(120x80) 240fps, AOI(240x160) 190fps |
像素大小 | 9umx9um |
像素位深度 | 16位 |
束宽精度 | ±1.5% |
同步 | 软件触发器 |
曝光与增益控制 | 可通过图形用户界面进行编程 |
配件 | IR边缘滤波器 MP-SAM3-C RDC C-安装过滤器 |
电源要求 | 约2W（通过USB 3.0接口） |

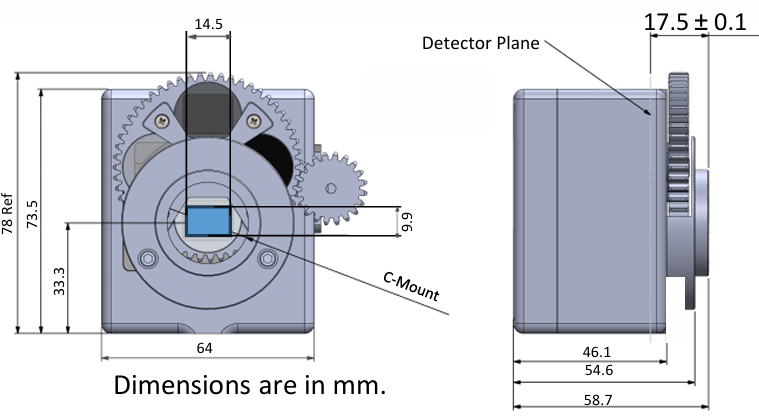

尺寸 | 64x46x73.5 |
重量 | 300g |
最低硬件要求 | CPU：i5,1.6GHz；内存：8GB |
接口 | USB ：3.0，Windows 10/11（32位/64位） |

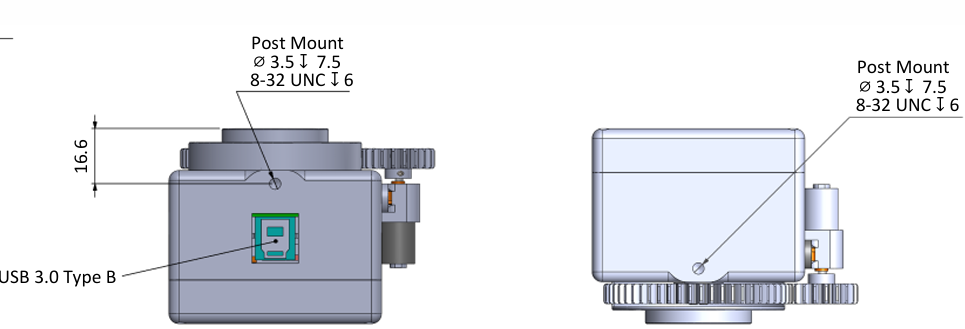

机械接口 | 安装后：在探测器品面处设置两个同心且相对的8-32 UNC 6mm深度孔 光学附件及滤光片：C型接口 |
内置自动滤网轮 | 配备的滤光片类型：ND8, ND200, ND1000，其中一片未填充 （UV版本在第1位配备额外的UV带通滤光片） |
波长 | 633 | 980 | 1310 | 1550 |
饱和度 | 20uW/mm2 | 100uW/mm2 | 0.2W/mm2 | 0.5W/mm2 |
敏感度 | 优于1nW/mm2 | 优于1nW/mm2 | 70uW/mm2 | 2 mW/mm2 |
订购信息：
MP-Beam-on-U3-E-1.1：一款适用于350–1550纳米波长范围的相机，配备电动内置滤
光轮、1.8米长的USB3.0数据线以及安装在CD/闪存盘上的应用软件。
安装座、用于遮挡环境光的35毫米罩盖、携带盒。
MP-SAM3-C：高功率激光器衰减专用附件（最高可达20W）
RDC：桁架减速器附件（比例2x1）
MP-Beam-on-U3-E-1.1-UV：：一款适用于190–1350nm波长范围的相机，配备内置电机驱动的滤光轮、USB3.0接口。随附一根长度为1.8米的电缆；配套软件存储于CD/闪存盘；包含安装支架、用于遮挡环境光的35毫米遮光罩、便携箱以及位于#1位置的额外紫外线滤镜。
红外边缘滤镜：用于消除红外边缘的C卡口滤镜。
主要功能

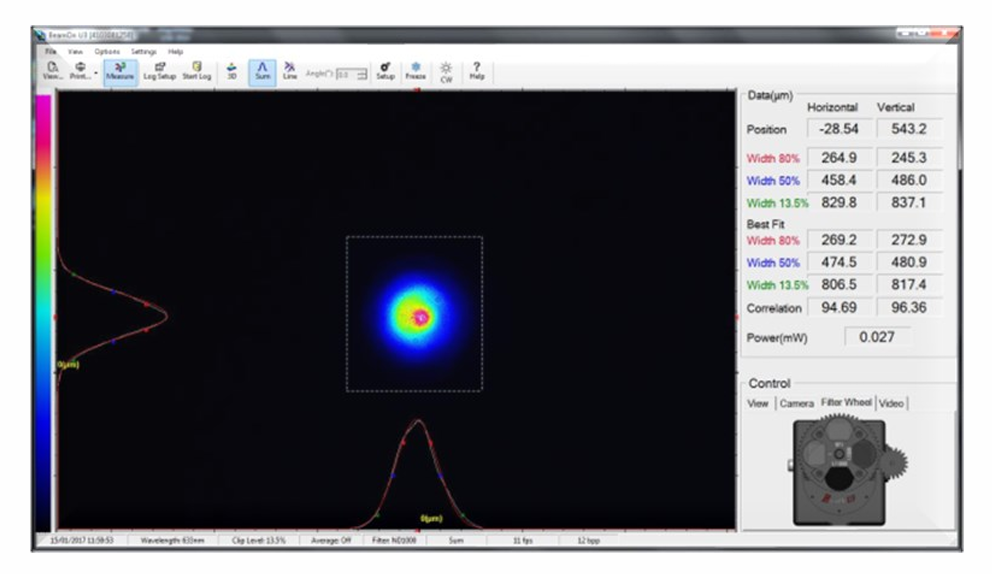

• 实时计算并显示光束轮廓、光束尺寸、高斯拟合曲线及平顶均匀度
• 支持 TCP/IP 和 DLL 通信接口
• 具备合格/不合格自动判定功能

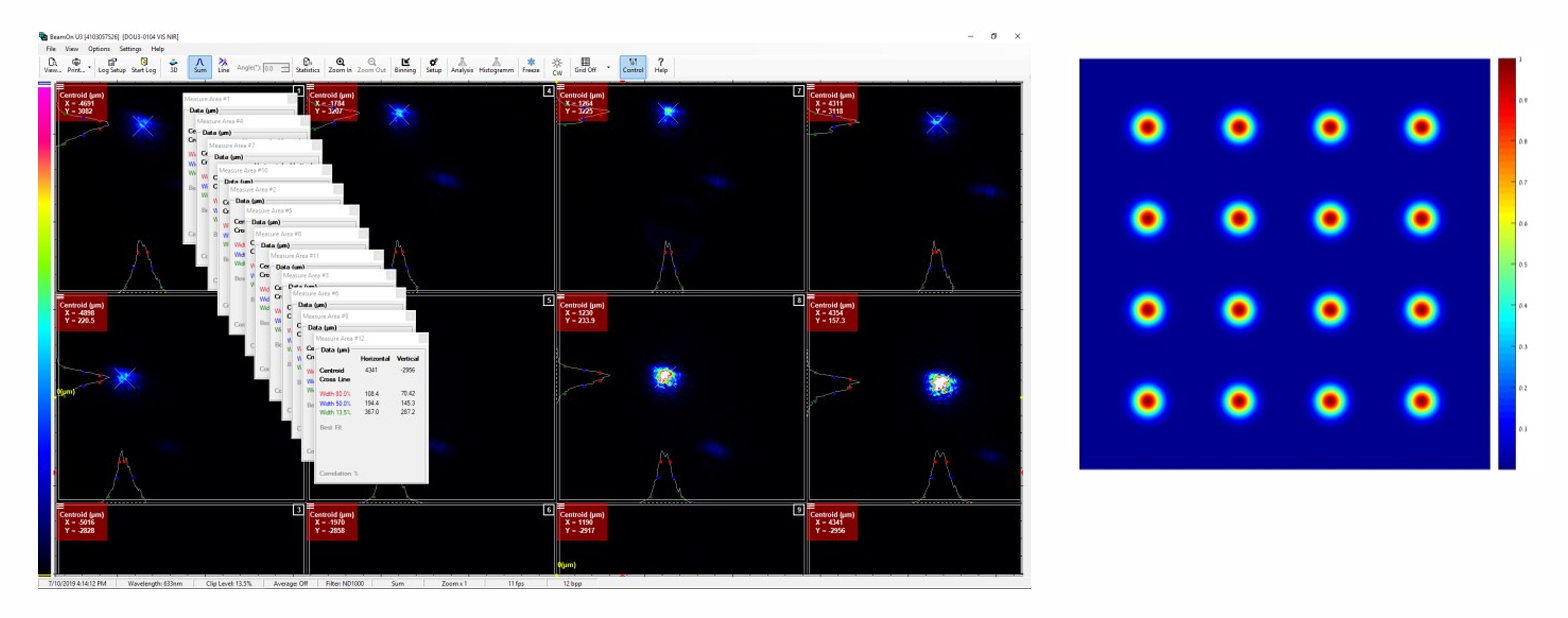

多光束分析
最多可分析400个独立光束
同时获取各独立光束轮廓
• 各光束能量中心的位置
• 以表格形式生成详细测试报告
无
