MP-LST-300 是筱晓光子推出的工业级激光安全联锁快门（Laser Safety Interlock Shutter），专为高功率连续激光和高能量脉冲激光系统设计。产品采用高速机电驱动结构和高损伤阈值反射镜，可在激光安全联锁、脉冲门控（Pulse Gating）以及激光曝光控制等应用中提供可靠、快速且稳定的光束控制。MP-LST-300 支持 16 mm 大通光孔径，最大连续光功率可达 300 W，并提供金属反射镜或介质反射镜两种光学配置，可适配 Nd:YAG、CO₂、UV 等多种激光系统。
产品特点大孔径设计；支持高能量激光；支持激光安全联锁；兼容金属及介质反射镜
型号MP-LST-300
应用领域Q 开关激光脉冲门控 | 紫外激光加工系统 | 半导体制造 | 光学测试与计量
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
通光孔径 推荐光束直径 最大连续光功率
16 mm 1–14 mm 300 W（+50 W 需水冷）
技术规格表
光学规格
通光孔径 | 16 mm |
推荐光束直径 | 1–14 mm |
最大连续光功率 | 300 W（+50 W 需水冷） |
光学镜片选项 | 金、铝或介质膜 |
介质镜片后缀 | 1064 nm（-1）、532 nm（-2）、355 nm（-3）、266 nm（-4） |
金属镜片后缀 | CO₂（-C2）、IR（-IR）、STD（-AL） |
激光诱导损伤阈值 | 15 J/cm²（@ 10 ns，介质镜片） |
电气规格
电源 | 24 V 直流，额定电流 3 A 升压开启：24 V，持续 40 ms 保持开启：7 V，延迟 16 ms 制动：24 V，持续 10 ms |
推荐控制器 | CX4000B |
快门绕组电阻 | 标称值 8 Ω |
标称绕组电感 | 25 mH |
位置传感器 | 微动开关，型号 311SM706-T |
线缆类型、芯数、长度、接头 | 6 芯电缆，6 根导线，22 AWG，6 英尺，MTA-100 接头或飞线 |
性能规格
开启延迟时间 | 10 ms |
开启上升时间 | 40 ms |
总开启时间 | 50 ms |
关闭延迟时间 | 10 ms |
关闭下降时间 | 40 ms |
总关闭时间 | 50 ms |
最小半高全宽（FWHM）曝光能力 | 100 ms |
最大快门重复频率 | 3 Hz |
热学规格
保持开启时的热耗散功率 | 6 W |
重复循环时的热耗散功率 | 15 W @ 3 Hz |
用于散热的安装表面 | 基准面 A |
定制选项
光学镜片 | 金、铝或介质膜 |
线缆长度、线缆类型 | 任意 6 芯电缆长度 |
连接器 | 任意 6 针连接器，MTA 标准 |
标识 | 雕刻、标签 |
引脚定义
颜色 | 描述 |
1 - 白色 | 电源绕组（+） |
2 - 黑色 | 电源绕组（-） |
3 - 4 - 红/橙对 | 开启开关，快门打开时导通 |
5 - 6 - 蓝/绿对 | 快门关闭时导通 |
一般属性

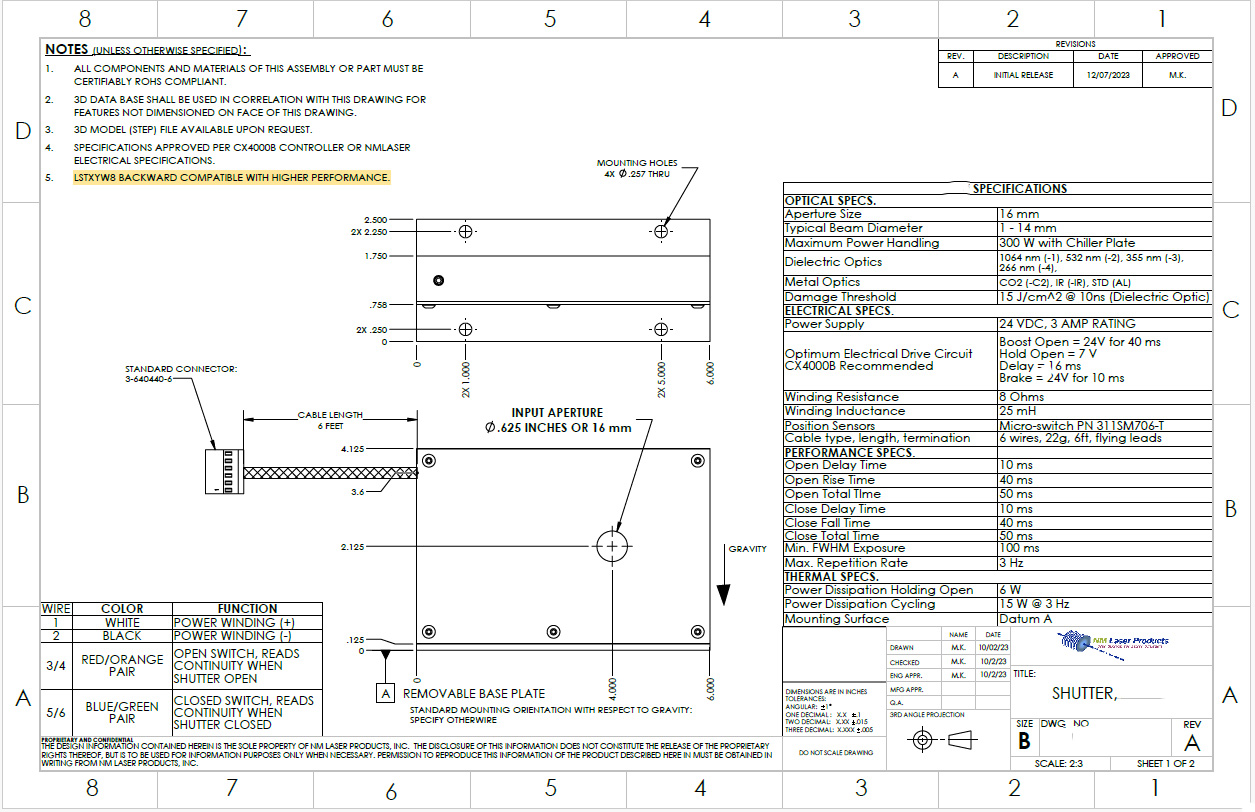

尺寸 | 6 in × 1 in × 4 in |
重量 | 约 1.5 lb |
分类 | 安全/脉冲选通 |
重力影响注意事项 | 安装方向会影响开启所需的功耗。不适用于倒置安装。 |
