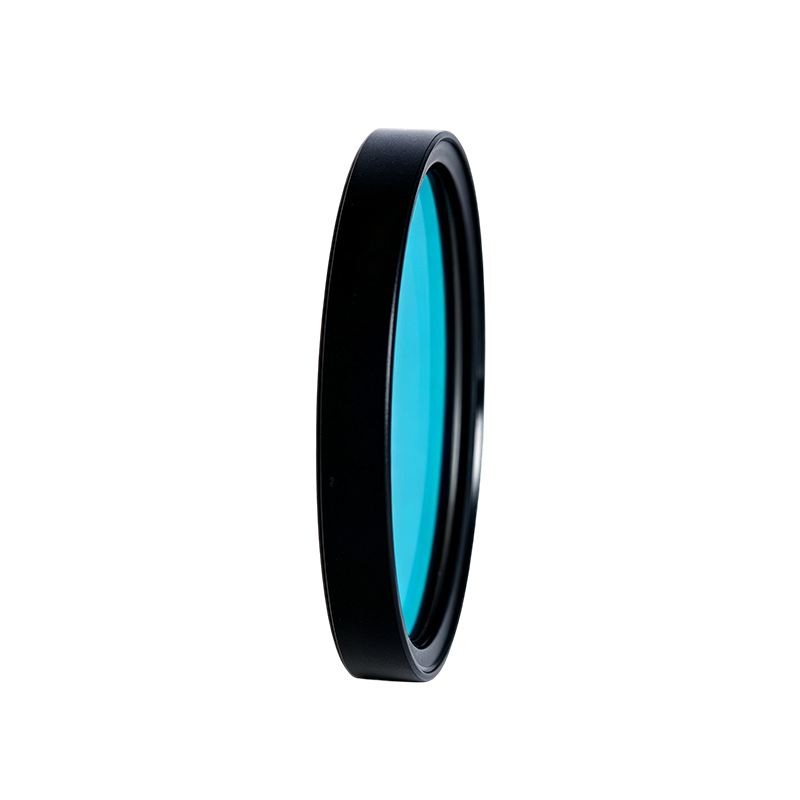

MP-LPF-224是一款针对 224.3 nm 激光设计的超陡峭长通滤光片，主要用于紫外拉曼光谱、荧光检测、激光光谱分析及精密光学系统。该滤光片可在 224.3 nm 激光波长处提供 OD＞6 的高截止性能，并在 235～505.9 nm 波段内实现大于 90% 的平均透过率。产品采用熔融石英基底，具有良好的紫外透射能力和环境稳定性。
产品特点224.3nm截止；陡峭过渡（<10.1nm）；超高截止深度（OD>6）；通带高透（>90%）；高损伤阈值
型号MP-LPF-224
应用领域224.3 nm 紫外拉曼光谱系统 | 深紫外拉曼检测 | 紫外荧光光谱检测 | 半导体材料分析 | 科研级紫外光学设备
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
激光波长 边缘波长 入射角
224.3 nm 235.6 nm 0 ± 2°
技术规格表
规格 | 数值 |
激光波长 | 224.3 nm |
透射带 | 平均透过率 > 90% 235 – 505.9 nm |
阻挡带 | 在 224.3 nm 处光密度 > 6 |
阻挡带 | 在 202 – 224.3 nm 范围内平均光密度 > 6（典型值） |
边缘陡度 | 0.033 |
边缘陡度 | 1424.2 cm⁻¹ |
边缘陡度 | 超陡峭（用于拉曼） |
边缘陡度 | 7.4 |
边缘波长 | 235.6 nm |
过渡宽度 | 10.1 nm |
过渡宽度 | 1920 cm-¹ |
入射角 | 0 ± 2° |
圆锥半角 | 5° |
有效口径 | ≥ 22 mm |
横向尺寸（直径） | 25 mm |
安装后滤光片厚度 | 3.5 mm |
安装后厚度公差 | ± 0.1 mm |
未安装滤光片厚度 | 2.0 mm |
未安装厚度公差 | ± 0.1 mm |
表面质量（划痕‑麻点） | 60-40 |
滤光片有效折射率 | 3.2 |
光学损伤阈值 | 0.5 J/cm² @ 266 nm（10 ns 脉冲宽度），1 J/ @ 53 cm² 2 nm（10 ns 脉冲宽度） |
方向 | 环上箭头指示光的优选传播方向 |
光谱特性曲线图

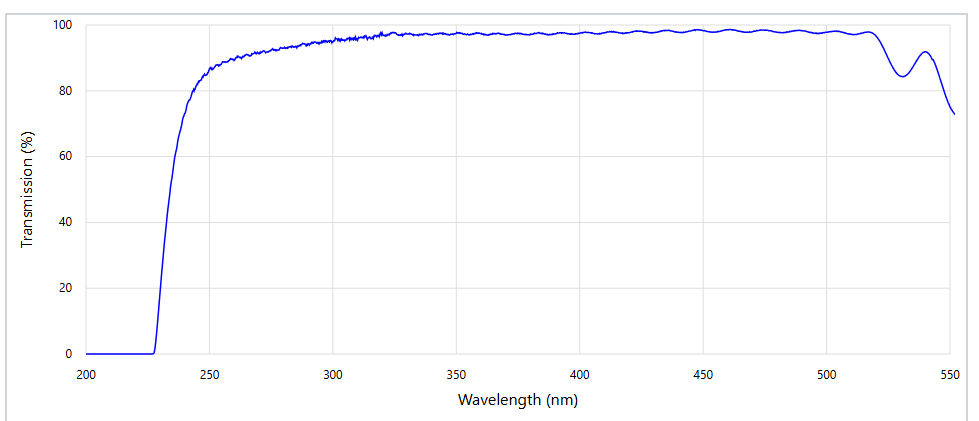

透过率—波长曲线

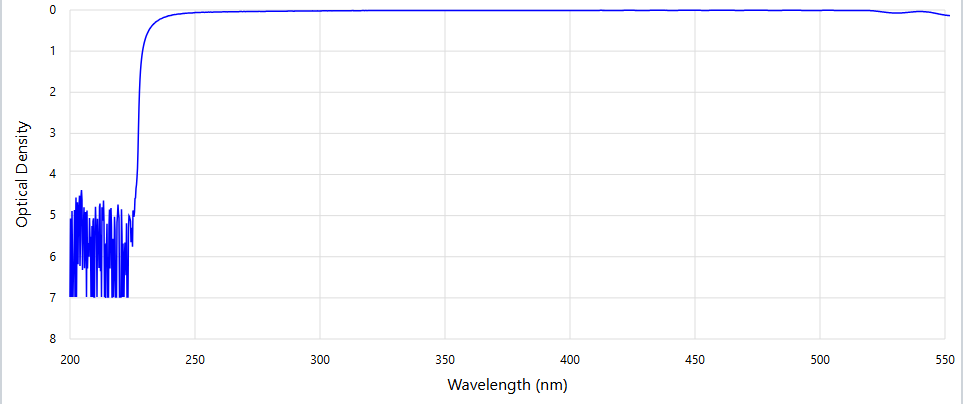

光密度光谱图
无
