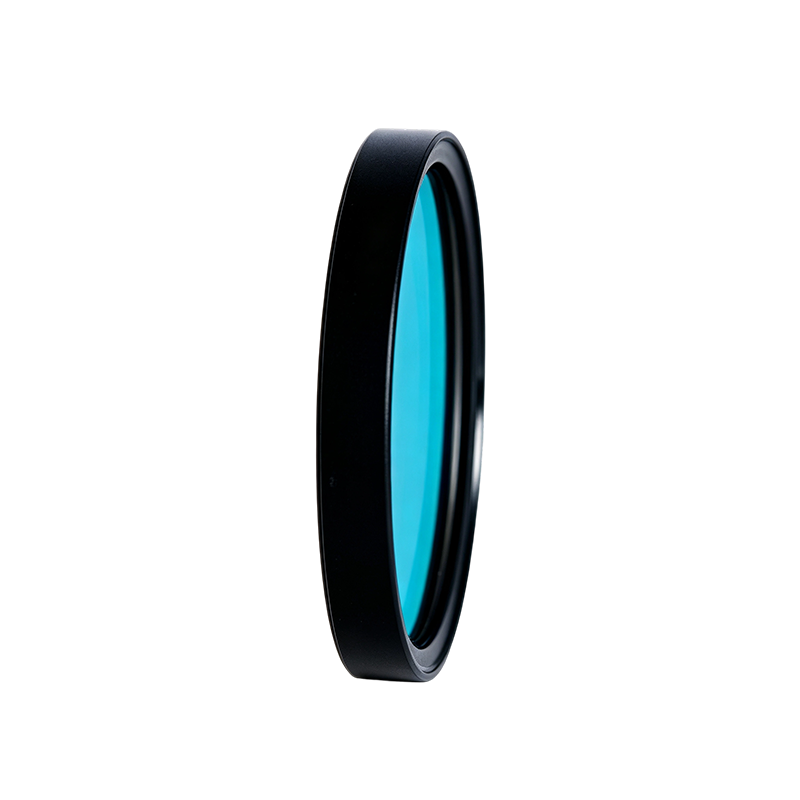

MP-LPF-514是一款专为 514.5 nm 激光拉曼光谱系统设计的超陡边长波通滤光片（Ultra-Steep Long Pass Filter）。产品采用高性能介质薄膜镀膜工艺，在有效阻挡激发激光的同时，实现拉曼散射信号的高透过率，具有超陡截止边缘、高阻挡深度和优异的光学稳定性，可广泛应用于拉曼光谱仪、科研分析仪器、生物医学检测及精密光学系统。
产品特点瑞利截止深度 > OD6；超陡截止边缘；宽波段高截止性能；熔融石英基底，低荧光、低应力；高环境稳定性，适合长期使用
型号MP-LPF-514
应用领域拉曼光谱仪 | 激光拉曼成像系统 | 生物医学检测 | 激光光谱分析 | 科研实验设备
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
波长 入射角 有效口径
514.5nm 0 ± 2° 22 mm
技术规格表
规格 | 数值 |
激光波长 | 514.5nm |
透射带 | Tavg > 93% 521.2–1160.5 nm |
阻挡带 | OD > 6 514.5 nm |
阻挡带 | ODavg > 6 416 – 514.5 nm |
边缘陡度 | 0.5% |
边缘陡度 | 96.7 cm-1 |
边缘陡度 | 超陡（适用于拉曼） |
边缘陡度 | 2.6 |
边缘波长 | 519.2nm |
过渡宽度 | 5.1 nm |
过渡宽度 | 192 cm-1 |
入射角 | 0 ± 2° |
圆锥半角 | 5° |
有效口径 | 22 mm |
横向尺寸（直径） | 25 mm |
安装后滤光片厚度 | 3.5 mm |
安装后厚度公差 | ± 0.1 mm |
未安装滤光片厚度 | 2.0 mm |
未安装厚度公差 | ± 0.1 mm |
表面质量（划痕‑麻点） | 60-40 |
滤光片有效折射率 | 1.84 |
光学损伤阈值 | 0.5 J/cm² @ 266 nm（10 ns 脉冲宽度），1 J/ @ 53 cm² 2 nm（10 ns 脉冲宽度） |
方向 | 环上箭头指示光的优选传播方向 |
基底材料 | 熔融石英 |
光谱特性曲线图

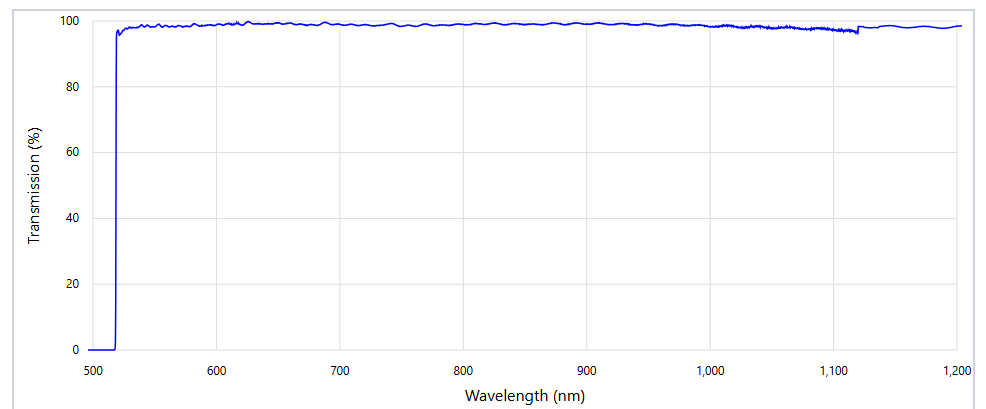

透过率—波长曲线
光密度光谱图
