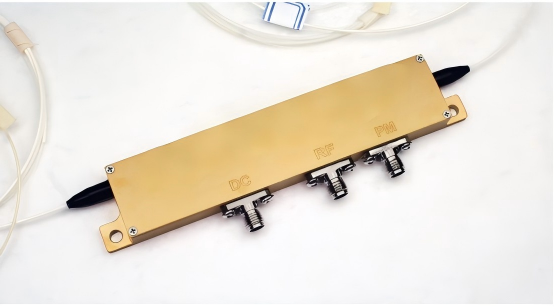

Y分支平衡桥调制器（YBBM）铌酸锂电光调制器是有线电视光通信系统1550nm外调制光发射机中的核心器件，用于将CATV射频信号调制到1550nm光信号。调制器可以提供双光纤互补输出，调制器具有直流偏置控制端（DC）、强度调制端（RF）和相位调制端（PM）。
产品特点低插入损耗；双光纤互补输出；高开关消光比
型号MP-CATV-15-10-0-A-Q
应用领域CATV通信系统 | 光纤射频传输 | 光纤传感 | 微波光子学
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
工作波长范围 工作带宽 工作带宽S21
性能指标：
参数 | 符号 | 单位 | 典型值 | ||
常规 | 晶体材料 | - | - | 铌酸锂 | |
晶轴切向 | - | - | X-切，Y-传 | ||
光学 | 工作波长范围 | λR | nm | 1550±10 | |
插入损耗 | IL | dB | ≤4.5 | ||
插入损耗差 | ΔD | dB | ≤1.0 | ||
开关消光比 | R | dB | ≥20 | ||
电学 | |||||
相位端 | 半波电压（80kHz下测试） | Vπ(PM) | V | ≤8.5 | |
工作带宽 | BW(PM) | GHz | 6.0 | ||
电回波损耗S11 | S11(PM) | dB | ≤-8.5 | ||
射频端 | 半波电压（80kHz下测试） | Vπ(PM) | V | ≤6.0 | |
工作带宽S21 | BW(PM) | MHz | 40-1000 | ||
带内平坦 | 40MHz-100MHz | Ripple | dB | ≤±6.0 | |
电回波损耗S11 | 40MHz-860MHz | S11(RF) | dB | ≤-16.0 | |
偏置端 | 半波电压Vπ, DC | Vπ(Bias) | V | ≤5.0 | |
电极电阻 | R(Bias) | Ω | ≥10k | ||
初始电压π/2@1550nm（标识端） | - | V | ≤±2.0 | ||
机械 | 机械尺寸 | - | mm | 119.4x22.9x9.4 | |
输入光纤 | - | - | 康宁保偏光纤 | ||
输出光纤 | - | - | SMF28单模光纤 | ||
光纤长度 | L | cm | 80 | ||
温度范围 | 工作温度 | Tw | ℃ | -5~70 | |
存储温度 | Ts | ℃ | -40~80 | ||
无
