技术规格表

设备支持Virtual COM Port（VCP）通讯，可通过USB Type-B接口连接计算机，实现远程控制。

通讯参数

支持的远程控制命令包括：

查询设备状态

启用/关闭远程控制

单路UV开启/关闭

全部UV同步开启/关闭

输出功率设置

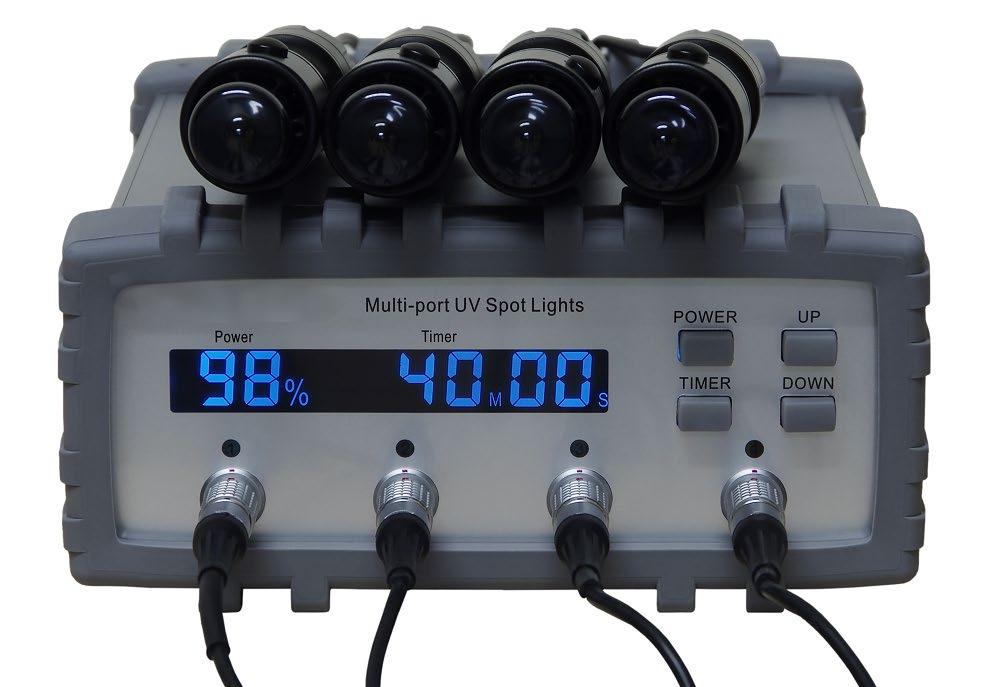

操作面板说明

1. 前面板LCD显示屏及其显示内容

Power（功率）：UV功率设置，以百分比显示，范围 0% ~ 100%。

Timer（定时器）：固化时间设置，最长可设至 18小时:00分:00秒。

2. 前面板橡胶按键

POWER（功率键）：进入UV功率设置模式。

TIMER（定时键）：进入固化时间设置模式。

UP（上键）：向上调整设置值。

DOWN（下键）：向下调整设置值。

3. 前面板绿色LED指示灯

①②③④：分别指示四个UV通道端口的开/关状态。

4. 前面板端口

四个4针插座：用于连接UV固化头的接口。

5. 后面板端口

同步脚踏开关接口（Synchronizing Foot Switch）：用于强制所有通道同步开启或关闭。

USB接口：暂不可用，预留供后续扩展。

虚拟串口（Virtual COM Port）：通过USB Type-B数据线将设备连接至计算机，然后可通过虚拟串口（VCP）由计算机控制驱动。

交流电源输入（AC Input）：交流电源输入插座及电源开关。

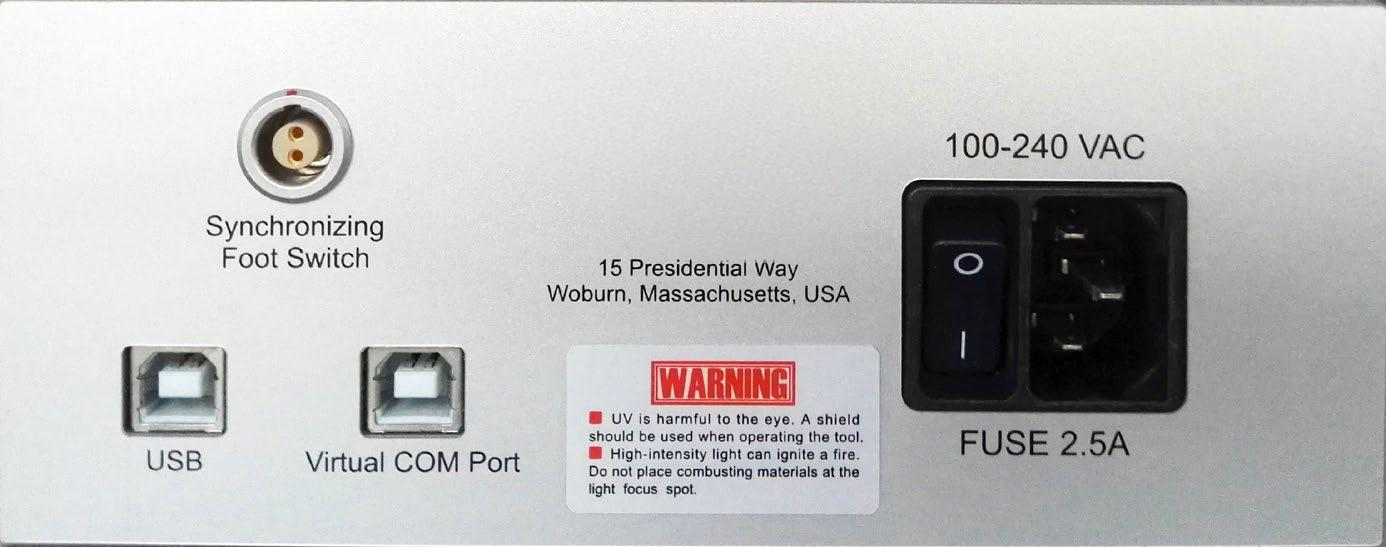

后面板接口图

操作说明

1. 设置UV功率

按下 POWER（功率） 键，使功率显示值开始闪烁，此时设备进入功率设置模式。按 UP（上） 或 DOWN（下） 键调整功率设定值，可调范围为 0% ~ 100%，步进为 1%。其中 100% 对应最大紫外辐射通量。该全局功率设置对所有通道同时生效。若在 4 秒内无任何按键操作，设备将自动退出功率设置模式。

2. 设置UV固化时间

按下 TIMER（定时） 键，使定时显示值开始闪烁，此时设备进入固化时间设置模式。按 UP（上） 或 DOWN（下） 键调整固化时间设定值，可调范围为 1 秒 ~ 18 小时，步进为最高有效位（即第一位数字）的 1 个单位。该全局固化时间设置对所有通道同时生效。若在 4 秒内无任何按键操作，设备将自动退出固化时间设置模式。

3. 独立开/关模式

当设备未处于同步开/关模式时，即工作在独立模式。在独立模式下，固化时间显示值不变；但若有一个或多个固化头正在点亮，则 “S”符号 会同时闪烁，表示后台正在对一个或多个通道的固化时间进行倒计时。

4. 同步开/关模式

将脚踏开关的连接器插入后面板上的同步脚踏开关插座中，踩下脚踏开关，则所有正在点亮的 UV 固化头将立即关闭。反之，若当前无 UV 固化头点亮，踩下脚踏开关，则所有 UV 固化头将立即开启，同时设备进入同步开/关模式，LCD 上的固化时间将进入倒计时状态。
