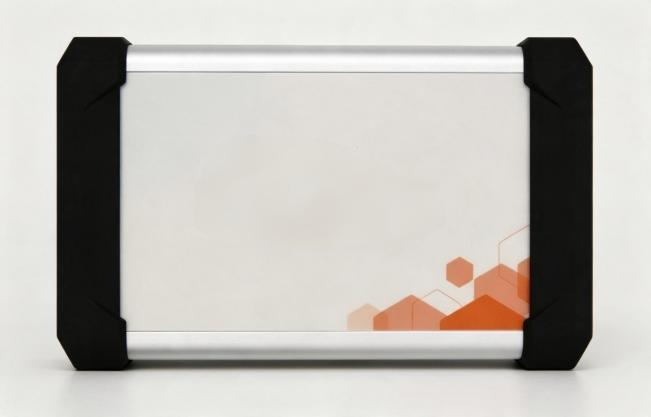

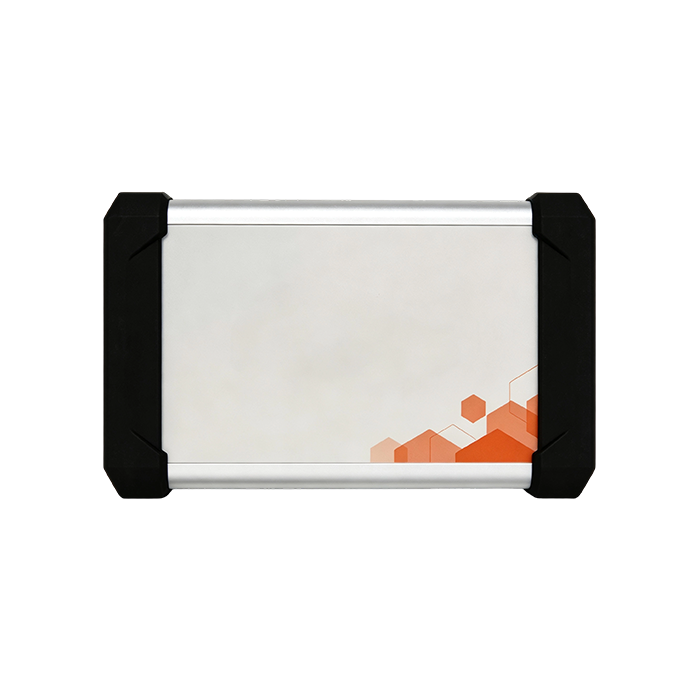

MP-LD7142R-10M14作为多通道高速数据采集仪，提供 2通道、4通道和8通道配置，采用 14 bit 高分辨率同步采样架构，单通道采样率可选 10 MS/s、20 MS/s、40 MS/s或80 MS/s，对应模拟输入带宽分别为 DC～5 MHz、DC～10 MHz、DC～20 MHz和DC～40 MHz。设备内置DDR3存储器，标准存储容量可选512 MB或1 GB，并可根据项目需求定制更大容量。通信接口可选择千兆以太网、USB 3.0或10G光口，适用于光学相干层析成像、无损检测、激光雷达、波形记录以及多通道瞬态信号采集等应用。
产品特点2、4、8通道可选，支持多通道同步采样；14 bit垂直分辨率；单通道最高80 MS/s采样率；最高DC～40 MHz模拟输入带宽；±1 V、±2 V、±5 V、±10 V输入量程可选；支持AC/DC输入耦合
型号MP-LD7142R-10M14
应用领域光学相干层析成像（OCT） | 无损探测 | 波形记录仪 | 激光雷达 | 多通道瞬态记录仪
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
采样率 通道数 分辨率 带宽
10Msps 2 14bit DC-5MHz
产品参数
采样率 | 10Msps |
通道数 | 2 |
分辨率 | 14bit |
量程 | ±1,±2,±5,±10v |
带宽 | DC-5MHz |
耦合 | AC/DC |
阻抗 | 50Ω/1MΩ |
缓存 | 512MB |
接口 | RJ45 |
详细参数
端口 | ||||||
模拟输入 | 2/4/8通道，标配SMB接口，可选配SSMA | |||||
触发输入 | 1路SMB | |||||
触发输出 | 1路SMB | |||||
同步时钟输入 | 1路SMB | |||||
同步时钟输出 | 1路SMB | |||||
通信总线 | 千兆网口、USB3.0接口和10G光口可选 | |||||
IO资源 2.012P简牛座 | 4组IO，3.3V/5V电平软件切换，可对外供电 可选配2组MLVDS或2组RS485(可构成RS422接口） | |||||
采集系统 | ||||||
分辨率 | 14bit | |||||
带宽 | DC-5/10/20/40MHz | |||||
输入通道 | 2/4/8通道同步采样 | |||||
采样率 | 最高10/20/40/80Msps | |||||
采样模式 | 连续采样、有限点采样 | |||||
满量程输入范围 | ±1V、±2V、±5V、±10V | |||||
输入耦合 | AC/DC耦合 | |||||
输入阻抗 | 50Ω/1MΩ | |||||
极限输入 | ±40Vmax | |||||
存储 | ||||||
内存容量 | 512MB/1GB | |||||
记录能力/触发深度 | 软件可设，总容量不高于内存空间 | |||||
指标参数 | ||||||
输入阻抗 | 档位 | SNR | SINAD | SFDR | ENOB | 测试条件 |
50Ω | ±2V | 68 | 68 | 76 | 11 | 输入信号幅度-1dBFS，频率1MHz， 采样率10/20/40/80Msps |
1MΩ | ±2V | 65 | 65 | 73 | 10.4 | |
触发输入系统 | ||||||
触发源 | 软件触发、阈值(通道)触发、外部（模拟与数字）触发 | |||||
通道数 | 1通道，支持模拟和数字TTL、LVTTL，输入阻抗1MΩ | |||||
触发输入电平 | 模拟输入±0.2V~±5V，标准数字TTL、LVTTL电平，方波/脉冲波/梯形波 | |||||
触发频率 | ≤1.6MHz | |||||
触发模式 | 后触发、预触发、延时触发，上升沿触发、下降沿触发、双边沿触发 | |||||
触发阈值调节 | ±0.2V~±5V精确可调 | |||||
触发输入宽度 | ≥50ns | |||||
触发延迟 | 0~2^31个采样周期 | |||||
触发输出 | ||||||
触发输出通道 | 1通道，与时钟输出共用端口 | |||||
触发输出电平 | LVTTL，输出电流10mA | |||||
触发输出宽度 | ≥50ns，脉宽可调 | |||||
时钟系统 | ||||||
时钟源 | 内部/外部/外部直采时钟源 | |||||
内时钟特性 | 10MHz，±2ppm | |||||
外输入时钟幅度 | 0.4Vpp~3.3Vpp正弦波或方波 | |||||
外输入阻抗 | 50Ω | |||||
外输入耦合方式 | AC耦合 | |||||
外输入频率范围 | 10MHz，1MHz~最高采样率@外部直采模式 | |||||
时钟输出 | 10MHz@LVTTL，与采样时钟同源 | |||||
电源要求 | ||||||
供电方式 | 适配器供电，DC0052.0mm | |||||
电源需求 | 额定电压12V，支持12~24V输入 | |||||
尺寸重量 | ||||||
尺寸 | 长×宽×高：200×127×48mm | |||||
重量 | ~0.64kg/0.76kg | |||||
环境参数 | ||||||
工作温度 | 0℃~+50℃ | |||||
工作相对湿度 | 10%~90%RH，无结露 | |||||
存储温度 | -40℃~+85℃ | |||||
存储相对湿度 | 5%~95%RH，无结露 | |||||
系统需求
1>大于4GB内存，1GB硬盘空间;
2>显示器分辨率大于1280x1024;
3>操作系统支持Windows、Linux以及国产操作系统
软件开发包
提供软件开发包，帮助用户快速完成应用开发集成。MSDK软件开发包适用于Windows、Linux等操作系统，支持C/C++、Matlab、Labview、Python、C#、QT等软件的二次集成开发，包含上位机软件、接口库、DEMO例程以及开发说明文档等。
