短波红外相机是一款面向低照度科研成像、短波红外显微成像及工业检测应用开发的高性能成像设备。产品采用 InGaAs探测器，光谱响应范围覆盖 0.95–1.7 μm，可实现普通可见光相机难以完成的近红外及短波红外成像。相机采用 640×512 分辨率传感器，像元尺寸为 15 μm × 15 μm，在全分辨率下最高帧率可达到 350 fps，并支持任意尺寸ROI设置，可满足激光光斑跟踪、高速动态过程观测以及科研实验等应用需求。产品采用TEC半导体制冷技术，并具备黑电平校正、死点校正、3D降噪、LUT、Gamma调节等图像处理能力。通信方面采用千兆网接口，兼容 GigE Vision V1.2和GenICam 标准，可直接配合Halcon、VisionPro、LabVIEW等机器视觉及科研软件使用，便于集成至科研仪器和自动化检测设备。
产品特点InGaAs短波红外探测器；640×512高速成像；TEC半导体制冷；12 bit高灰度成像；丰富的图像处理功能
型号MP-SWIR-0.95-1.7-12
应用领域荧光成像 | 激光光斑跟踪成像 | 半导体检测 | 科研短波红外成像
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
响应波长 功耗 分辨率 最高帧率
0.95–1.7 μm ＜12 W 640 × 512 350 fps
技术规格表
参数指标 | 规格 |
靶面尺寸 | 9.6×7.68mm |
传感器 | InGaAs |
像元尺寸 | 15×15μm |
有效像素 | 30万 |
分辨率@帧率 | 640×512，最大@350fps |
响应波长 | 0.95~1.7μm |
曝光方式 | 帧曝光 |
灵敏度 | 121mV（1/30s） |
动态范围 | ≥55dB |
GPIO | 1路触发输入，1路闪光灯输出；1路GPIO输入，1路GPIO输出，1路非隔离双向I/O |
最大增益（倍数） | 126 |
曝光时间范围（ms） | 0.007~2150.4 |
AD宽度 | 12bit |
帧缓存 | 256M Bytes |
用户自定义数据区 | 2K Bytes |
视频输出 | SWIR |
视觉标准协议 | GigE Vision V1.2、GenICam |
镜头接口 | C口 |
接口 | 千兆网 |
电源供电 | 12V DC |
功率 | <12W |

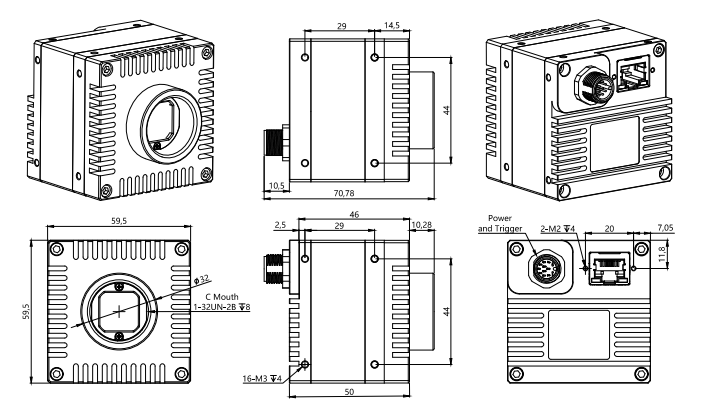

外形尺寸 | 59.5×59.5×46mm（不含镜头座和后壳接口） |
重量 | <500g |
TEC制冷 | 冷热面温差40℃ |
工作温度 | 0~50℃ |
工作湿度 | 20~80%（无凝结） |
储存温度 | -30~60℃ |
储存湿度 | 20~95%（无凝结） |
操作系统 | WINXP、WIN7/8/10 32&64位系统，Linux和ARM Linux驱动，安卓平台驱动，MAC OS系统 |
驱动程序 | Directshow组件、Halcon专用组件、LabVIEW专用驱动、OCX组件、TWAIN组件 |
线序定义
引脚号 | 线颜色 | 信号名 | 信号说明 | 备注 |
1 | 黑 | GND | 相机电源输 GND 入负端 | |
2 | 红 | DC12V+ | 相机电源输 DC12V+ 入正端 | |
3 | 灰 | GPI1+/ TRIG_IN+ | GPI1 或者触发输入光耦正端 | 默认触发 |
4 | 粉 | GPI1 -/ TRIG_IN- | GPI1 或者触发输入光耦 GPI1 -/ TRIG_IN- 负端 | 默认触发 |
5 | 棕 | GPI2+ | G PI2 输入光耦正端 | |
6 | 白 | GPI2 - | G PI2 输入光耦负端 | |
7 | 绿 | GPI3+/GPO3+ | G PI3 输入或者 GPO3 | 默认输出 |
8 | 黄 | GPI3 -/GPO3- | G PI3 输入或者 GPO3 | 默认输出 |
9 | 蓝 | GPO1+/STRB_OUT+ | GP O1 或者闪光灯输出光耦正端 | 默认闪光灯 |
10 | 浅绿 | GP01-/STRB_OUT- | GP O1 或者闪光灯输出光耦负端 | 默认闪光灯 |
11 | 紫 | GPO2+ | GPO 2 输出光耦正端 | |
12 | 橙 | GPO2- | GPO 2 输出光耦负端 |
